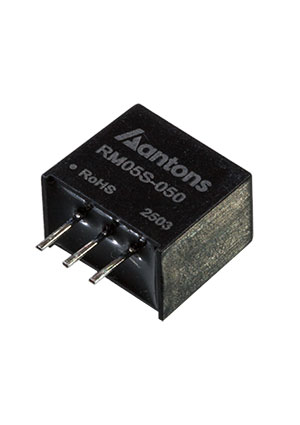

RM05S-050, DC/DC Non-isolated = AMSR-7805-NZ = K7805-500R3
У поставщика
ПроизводительANTONS POWER
У поставщиков
970 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:970 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 113,85 |
| от 5 | 104,94 |
Описание
DC/DC не изолированный понижающий стабилизатор RM05S-050 от ANTONS POWER. Выходное напряжение 5 В при токе до 500 мА, мощность 2,5 Вт, типовой КПД 90%. Монтаж в отверстия, корпус SIP3, совместим по выводам с линейными стабилизаторами LM78. Применяется в промышленной автоматике и бытовой электронике для замены линейных регуляторов.
Технические характеристики
| MTBF | >2,000,000 hours at 25°C |
| Тип | DC/DC Non-isolated Step-down Switching Regulator |
| Модель | RM05S-050 |
| Вес | 1.8g typ |
| Снижение характеристик | 100% load up to 71°C, linear derating to 40% at 85°C |
| Тип монтажа | сквозное отверстие |
| Кол-во выводов | 3 |
| Шаг выводов | 2.54mm |
| Размеры | 11.60 x 7.55 x 10.16 mm |
| Помехоустойчивость | IEC/EN61000-4-2,3,4,6 |
| Вых. мощность | 2.5W |
| Тип упаковки | SIP3 |
| Корпус | SIP-3 |
| Материал корпуса | Black plastic UL94-V0 |
| Совместимость | Pin-to-pin compatible with LM78 linear regulators |
| ЭМС излучение | CISPR32, EN55032 Class B (external circuit required) |
| Мин. КПД | 84% |
| Тип. КПД | 90% |
| Вых. ток | 500mA |
| Вых. напряжение | 5V |
| Соотв. RoHS | Да |
| Рег. нагрузки | ±0.6% |
| Станд. безоп. | UL/EN/IEC 62368-1 |
| Влажн. хранения | 5-95% non-condensing |
| Выход 1, В | 5 |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 6.5V |
| Макс. емк. нагр. | 680uF |
| Макс. регулировка линии | ±0.4% |
| Стаб. по линии тип. | ±0.2% |
| Ном. вх. напр. | 24V |
| Тип корпуса | SIP-3 |
| Пульсации вых. макс. | 75mVp-p |
| Output ripple noise typ | 20mVp-p |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 850kHz |
| Мин. частота переключения | 550kHz |
| Темп. коэф. | ±0.03%/°C |
| Reverse input protection | Нет |
| Защита от КЗ | Continuous, automatic recovery |
| Макс. ток хол. хода | 1.5mA |
| Ток входа без нагрузки типовой | 0.2mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Макс. точность выходного напряжения | ±3% |
| Тип. точность вых. напряжения | ±2% |
| Рек. входной конденсатор | 10uF 50V |
| Recommended output inductor | 10uH |
| Рек. выходной конденсатор | 22uF 10V |
| Dynamic load response recovery time max | 1ms |
| Dynamic load response recovery time typ | 0.2ms |
| Напряжение питания, В | 24 |
| Dynamic load response peak deviation max | 250mV |
| Dynamic load response peak deviation typ | 50mV |
