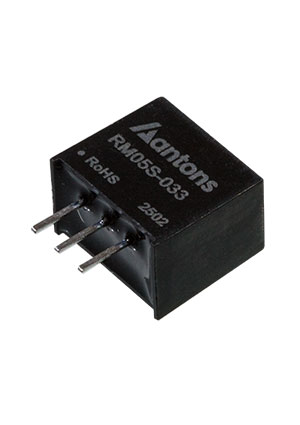

RM05S-033, DC/DC Non-isolated K7803-500R3 = K7803-500R3
У поставщика
ПроизводительANTONS POWER
У поставщиков
960 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:960 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 113,85 |
| от 5 | 104,94 |
Описание
DC/DC-преобразователь ANTONS POWER RM05S-033 — не изолированный модуль в корпусе SIP3. Выходное напряжение 3.3 В, типовой КПД 86%, габариты 11.60 x 7.55 x 10.16 мм. Подходит для встраиваемых систем и промышленной автоматики.
Технические характеристики
| MTBF | >2,000,000 hours at 25°C |
| Вывод 1 | +VIN |
| Вывод 2 | GND |
| Вывод 3 | +VOUT |
| Корпус | SIP3 |
| Горячая замена | not allowed without external circuit |
| Immunity | IEC/EN61000-4-2,3,4,6 |
| Тип монтажа | THT |
| Emissions | CISPR32, EN55032 Class B (with external circuit) |
| Вес тип. | 1.8g |
| Вх. фильтр | capacitor |
| Корпус | SIP-3 |
| Материал корпуса | black plastic UL94-V0 |
| Размеры мм | 11.60 x 7.55 x 10.16 |
| Мин. КПД | 80% |
| Тип. КПД | 86% |
| Вых. напряжение | 3.3V |
| Рег. линии | ±0.2% typ, ±0.4% max |
| Рег. нагрузки | ±0.6% |
| Станд. безоп. | UL/EN/IEC 62368-1 |
| Выход 1, В | 3.3 |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 4.75V |
| Макс. вых. ток | 500mA |
| Parallel operation | not allowed |
| Макс. емк. нагр. | 680uF |
| Тип корпуса | SIP-3 |
| Диапазон влажности хранения | 5% to 95% non-condensing |
| Пульсации вых. макс. | 75mVp-p |
| Output ripple noise typ | 20mVp-p |
| Точность выходного напряжения | ±2% typ, ±4% max |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 850kHz |
| Мин. частота переключения | 550kHz |
| Темп. коэф. | ±0.03%/°C |
| Стойкость выводов к пайке | 260°C for 10s |
| Защита от КЗ | continuous, automatic recovery |
| Макс. ток хол. хода | 1.5mA |
| Ток входа без нагрузки типовой | 0.2mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Reversed input protection | not protected |
| Dynamic load recovery time | 1ms max |
| Dynamic load peak deviation | 250mV max |
| Напряжение питания, В | 24 |
