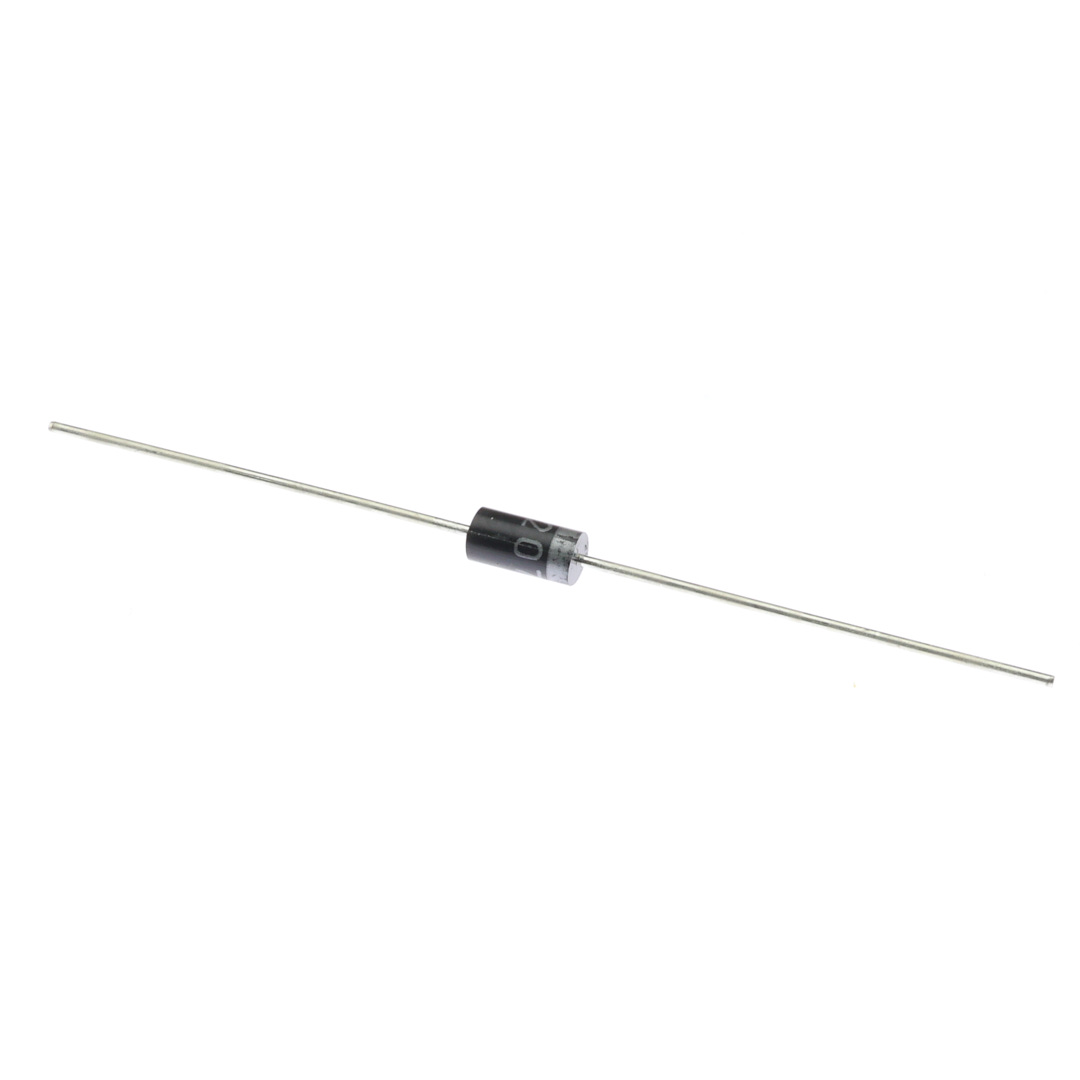

Диод выпрямительный RL207
В наличии
На своём складе
41 шт.
Норм. уп.: 3000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт1,04 ₽
Сумма42,64 ₽
В наличии41 шт
от 41 шт
41 шт · Москва · 42,64 ₽
Описание
Выпрямительный диод RL207 от KEEN SIDE в корпусе DO-15 для монтажа в отверстия. Работает при обратном напряжении до 1000 В и прямом токе до 2 А с падением напряжения 1 В. Стеклянно-пассивированный корпус обеспечивает стабильность в диапазоне температур от -65 до +150 °C. Подходит для блоков питания и выпрямителей в промышленной и бытовой электронике.
Технические характеристики
| Корпус | литой пластик |
| Тип | Glass Passivated Rectifier |
| Вес | 0.40g |
| Корпус | DO-15 |
| Тип монтажа | Выводной |
| Полярность | полоса катода |
| Без свинца | Да |
| Клеммы | Луженые выводы, паяемые по MIL-STD-202, метод 208 |
| Размеры | A max: —; A min: 24.5mm; B max: 7.62mm; B min: 5.50mm; C max: 0.80mm; C min: 0.60mm; D max: 3.60mm; D min: 2.60mm |
| Артикул | RL207 |
| Прямое напряжение | 1.0V |
| Напряжение блокировки DC | 1000V |
| Ср.кв. обратное напряжение | 700V |
| Условия измерения емкости | 1.0MHz, 4.0V reverse voltage |
| Прямое напряжение | 2.0A |
| Диап. темп. хр. | -65 to +150°C |
| Рабочая температура | -65…+150 °C |
| Макс. обратный ток при 25°C | 5.0µA |
| Макс. обр. ток при 100°C | 50µA |
| Тип. емкость перехода | 20pF |
| Раб. имп. обратное напряжение | 1000V |
| Имп. обратное напряжение | 1000V |
| Средний выпрямленный выходной ток | 2.0A |
| Неповтор. импульсный ток | 70A |
| Тип. тепловое сопротивление переход-среда | 40K/W |
| Ёмкость перехода, пФ | 20 |
| Импульсный прямой ток IFSM (8.3 мс), А | 70 |
| Максимальное действующее (RMS) напряжение, В | 700 |
| Обратное напряжение, В | 1000 |
| Обратный ток утечки при 100/125°C, мкА | 50 |
| Прямой ток, А | 2 |
| Тепловое сопротивление, °C/Вт | 40 |
| Ток измерения прямого напряжения, А | 2 |
| Ток утечки, мкА | 5 |
