Толстопленочный ЧИП-резистор 0603 698Ом ±1% 0.1Вт -55°C...+125°C
У поставщика
У поставщиков
34 700 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:34 700 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 6800 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,10 |
| от 3 500 | 0,09 |
| от 5 000 | 0,08 |
| от 10 000 | 0,07 |
| от 20 000 | 0,06 |
Описание

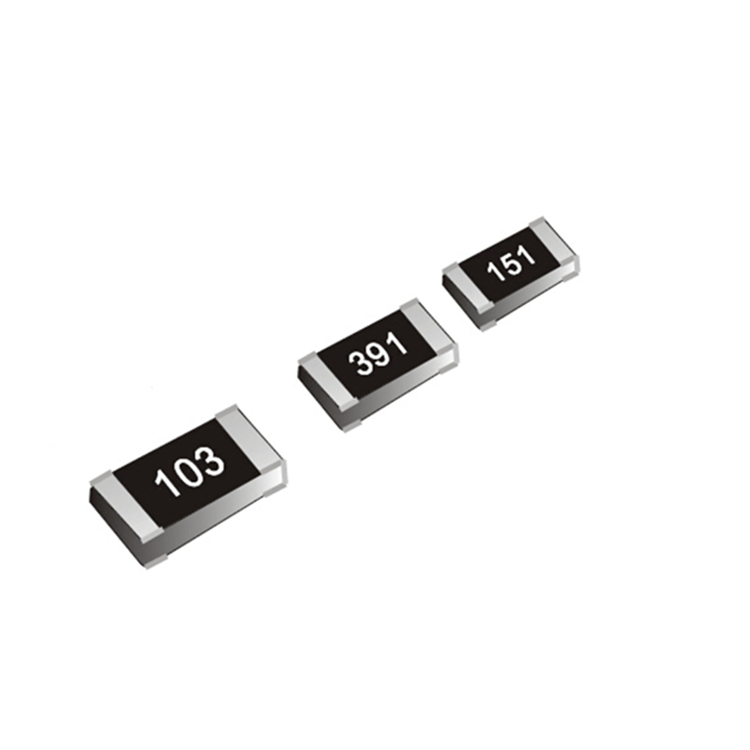

Толстопленочный чип-резистор от HOTTECH. Компонент имеет сопротивление 698 Ом с точностью ±1%, рассчитан на мощность 0.1 Вт и работает в диапазоне температур от -55°C до +125°C. Выполнен в стандартном корпусе 0603. Подходит для поверхностного монтажа в бытовой электронике и промышленной автоматике.
Технические характеристики
| ТКС | ±100ppm/°C |
| Маркировка | 4-digit marking (E96 code for 0603 1%) |
| Корпус | 0603 |
| Упаковка | Tape&Reel |
| Монтаж | SMD |
| Допуск | 1 % |
| Размеры | Ширина: 0.80±0.10mm; Длина: 1.60±0.15mm; Толщина: 0.45±0.10mm; Side termination e: 0.25±0.20mm; Terminal spacing e: 0.30±0.20mm |
| Сопротивление | 698Ω |
| Артикул | RI0603L6980FT |
| Ном. мощность | 0.1W |
| Испытательное напряжение | 100Ω to 1kΩ: 1V; 1MΩ to 10MΩ: 50V; 1kΩ to 10kΩ: 3V; 100kΩ to 1MΩ: 25V; 10kΩ to 100kΩ: 10V |
| Тип компонента | Thick Film Chip Resistor |
| Снижение мощности | Full load up to 70°C, derate above 70°C |
| Soldering heat | 260°C±5°C for 10 seconds |
| Zero ohm jumper | Ток макс., А: 1A; Max resistance: 50mΩ |
| Диапазон сопротивлений | 10Ω to 10MΩ |
| Resistance series | E96 |
| Темп. диапазон | -55°C to +125°C |
| Выдерживаемое напр. | max overload voltage for 1 minute |
| Макс. рабочее напряжение | 50V |
| Кратковременная перегрузка | 2.5x rated voltage for 5s |
| Макс. перенапр. | 100V |
| Примечание | чип 0603 698 1% |
| Тип упаковки | Tape and Reel (лента в катушке) |
