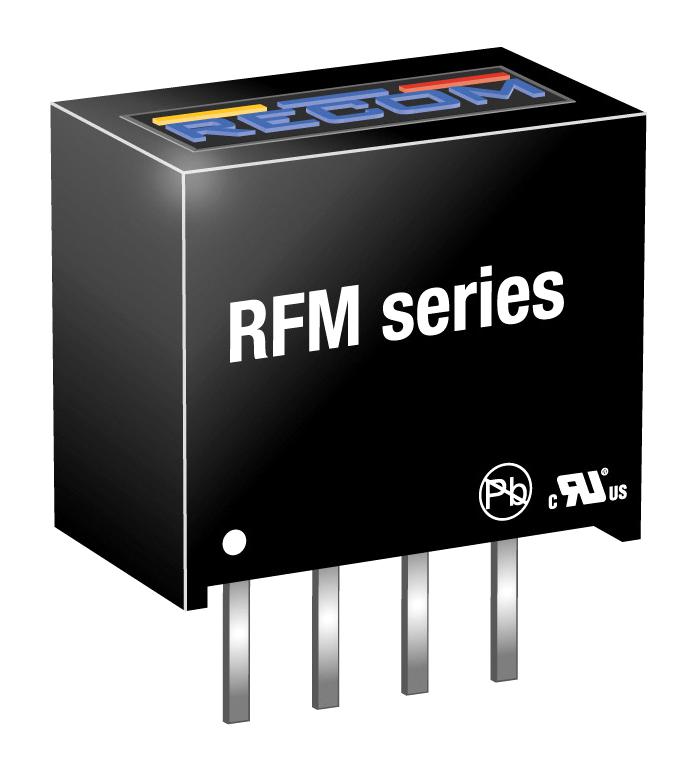

Преобразователь DC/DC на печатную плату вход 5В выход 5В 0,2A 1Вт изоляция 1000В
У поставщика
ПроизводительRECOM
КатегорияDC-DC преобразователи
У поставщиков
63 шт.
Норм. уп.: 42
Цены поставщиков
Склад 39
В наличии:44 шт.
Срок поставки: до недели
Норм. уп.: 42
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 275,91 |
| от 16 | 263,11 |
| от 26 | 256,14 |
| от 43 | 250,53 |
| от 71 | 245,47 |
Склад 13
В наличии:19 шт
Срок поставки: до недели
Норм. уп.: 42
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 317,40 |
| от 8 | 298,91 |
| от 15 | 283,83 |
| от 29 | 272,63 |
| от 84 | 264,29 |
Описание
Преобразователь DC/DC от RECOM. Модель обеспечивает стабильные 5 В на выходе при входном напряжении 5 В, сила тока — до 0,2 А, мощность 1 Вт. Компонент имеет гальваническую изоляцию 1000 В и выполнен в компактном корпусе SIP4. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 20100 x 10^3 hours at +25°C, 8700 x 10^3 hours at +85°C |
| RoHS | RoHS 10/10, 2015 |
| Серия | RFM |
| Вес | 1.4g |
| Корпус | SIP4 |
| Тип монтажа | Выводной |
| Шаг выводов | 2.54mm |
| Вибрация | MIL-STD-202G |
| Размеры | 11.5 x 6.0 x 10.0mm |
| КПД | 79% |
| Описание | 1W DC/DC Converter, SIP4, single output, unregulated |
| Артикул | RFM-0505S |
| Минимальная нагрузка | 0% |
| Вых. мощность | 1W |
| Материал корпуса | non-conductive black plastic (UL94 V-0) |
| Входное напряжение | 5VDC |
| MTBF стандарт | MIL-HDBK-217F, G.B. |
| Соответствие ЭМС | EN55032 Class A, B with external filter |
| Вых. ток | 200mA |
| Вых. напряжение | 5VDC |
| Тип упаковки | трубка |
| Ток утечки | 1µA max |
| Рег. линии | ±1.2% typ / ±1% max |
| Рег. нагрузки | ±10% typ / ±15% max |
| Точность выхода | ±5.0% max |
| Соединения выводов | 1: -Vin; 2: +Vin; 3: -Vout; 4: +Vout |
| Insulation grade | Functional |
| Степень загрязнения | PD2 |
| Potting material | epoxy (UL94 V-2) |
| Влажн. хранения | 5% - 95% RH |
| Напр. изоляции | 1kVDC |
| Ток покоя | 25mA |
| Thermal impedance | 60°C/W |
| Emc filter class a | C1 6.8µF |
| Emc filter class b | C1 10µF, L1 22µH, C2 and C3 330pF/1kV |
| Рабочая высота | 2000m |
| Раб. влажность | 95% RH max, non-condensing |
| Количество в упаковке | 42pcs |
| Диап. вх. напр. | ±10% |
| Макс. емк. нагрузка | 470µF |
| Пульсации и шум выхода | 50mVp-p |
| Условие КПД | nominal input, full load, +25°C |
| Сопр. изоляции | 1GΩ min |
| Размеры упаковки | 520.0 x 16.0 x 9.0mm |
| Емк. изоляции | 75pF max |
| Макс. ток покоя | 30mA |
| Сертиф. безоп. | UL60950-1, CAN/CSA C22.2 No. 60950-1, EN55032 compliant |
| Input current max load | 250mA |
| Пульсации вых. макс. | 100mVp-p |
| Темп. коэф. | ±0.05%/°C |
| Тип упаковки | Tube (туба) |
| Макс. температура корпуса | +105°C |
| Leakage current condition | 500VAC, 50Hz |
| Диап. темп. хр. | -55°C to +125°C |
| Isolation voltage test time | 1 second |
| Диап. раб. темп. | -40°C to +85°C |
| Thermal impedance condition | 0.1m/s, horizontal direction |
| Описание (англ.) | DC/DC Conv 5:5V 0,2A 1W 1KV |
| Output ripple noise condition | 20MHz BW, 100nF MLCC across output |
| Reflected back ripple current | 20mAp-p |
| Operating temperature condition | natural convection 0.1m/s, without derating |
| Internal operating frequency max | 100kHz |
| Internal operating frequency min | 50kHz |
| Internal operating frequency typ | 80kHz |
