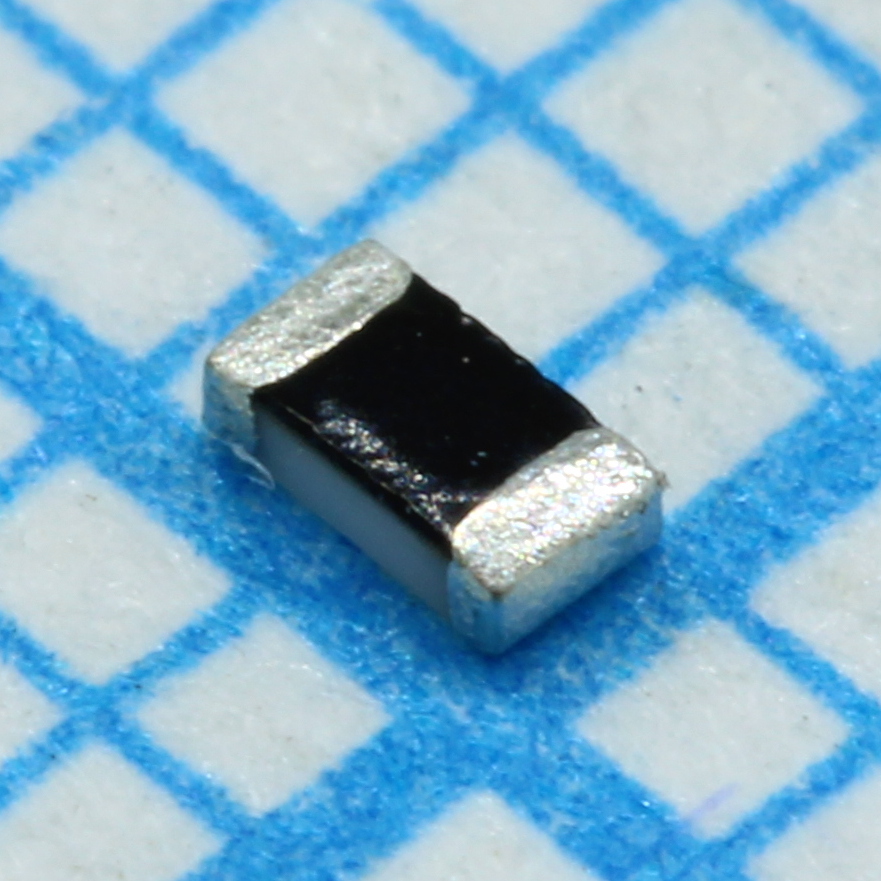

Диод защитный TVS 0.25пФ 24В SMD 0603
У поставщика
ПроизводительLITTELFUSE
КатегорияУстройства защиты
У поставщиков
7 385 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:7 385 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 150 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,62 |
| от 130 | 4,20 |
| от 259 | 3,77 |
| от 518 | 3,38 |
| от 1 036 | 3,07 |
Описание
Диод защитный TVS от Littelfuse для подавления электростатических разрядов. Выдерживает напряжение до 24 В, имеет сверхнизкую ёмкость 0,25 пФ и выполнен в компактном корпусе SMD 0603. Подходит для защиты портов в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Корпус | 0603 |
| Тип монтажа | SMD |
| Полярность | Bi-directional |
| Без свинца | Да |
| Технология | Thick film |
| Артикул | RF1256-000 |
| Применение | HDMI 1.3 interfaces, LCD & plasma TVs, Cellular phones, Antennas, Portable video players, Portable devices (PDA, DSC, Bluetooth), Printer ports, Satellite radios, USB 2.0 and IEEE 1394 interfaces, DVI, GPS systems |
| Без галогенов | Да |
| Время отклика | <1ns |
| Datasheet part | PESD0603-240 |
| Соотв. RoHS | Да |
| Длина вывода | 0.45-0.55mm |
| Напряжение фиксации | 45V |
| Ширина | 0.70-0.95mm |
| Высота | 0.10-0.50mm |
| Длина | 1.50-1.70mm |
| Тип. емкость | 0.25pF |
| Esd pulse withstand | 100 pulses (IEC 61000-4-2 Level 4) |
| Макс. ток утечки | 10µA |
| Trigger voltage tlp | 215V |
| Esd air discharge max | 25kV |
| Eye diagram performance | 3.4GHz |
| Leakage current typical | <0.01µA |
| Макс. темп. хр. | 85°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Insertion loss at 3 4ghz | -0.25dB |
| Operating voltage max dc | 24V |
| Recommended pad layout y | 1.00-1.10mm |
| Esd air discharge typical | 15kV |
| Esd contact discharge max | 15kV |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -55°C |
| Условия теста емкости | 1MHz, 1V RMS |
| Описание (англ.) | ESD Suppressors / TVS Diodes 0.25pFA 24V 0603 AEC-Q200 |
| Esd contact discharge typical | 8kV |
| Recommended pad layout width w | 0.90-1.00mm |
| Recommended pad layout length z | 2.70-2.80mm |
| Recommended pad layout spacing x | 0.50-0.60mm |
