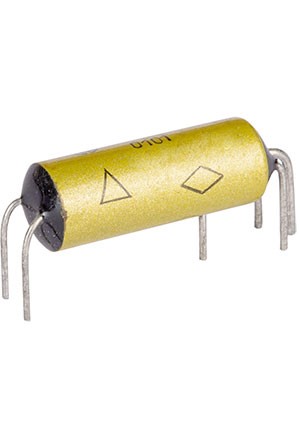

Реле РЭС55А РС4.569.600-00.02
У поставщика
У поставщиков
110 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:110 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 113,85 |
| от 10 | 95,01 |
| от 100 | 80,73 |
Описание
Реле электромагнитное РЭС55А производства «Титан» (исполнение РС4.569.600-00.02). Предназначено для коммутации электрических цепей постоянного и переменного тока. Отличается высокой надежностью и устойчивостью к внешним воздействиям, применяется в промышленной автоматике и радиоэлектронной аппаратуре.
Технические характеристики
| Тип | Electromagnetic miniature reed relay, single-stable, non-polarized |
| Примечания | For version РС4.569.600-00.02, refer to base parameters of РС4.569.600-00. |
| Корпус | Miniature hermetically sealed |
| Масса макс. | 6g |
| Тип монтажа | THT (through-hole, leads down for PCB) |
| Компонент | РЭС55А РС4.569.600-00.02 |
| Размеры | See datasheet drawing (РЭС55A has pins downward, РЭС55B side pins) |
| Форма контакта | SPDT (1 changeover, based on KEM 3 reed switch) |
| Сопр. катушки | 1880Ω ±282Ω |
| Impact stability | 735m/s² (75g) |
| Макс. время срабатывания | 1.5ms |
| Макс. время отпускания | 2.3ms |
| Ударопрочность | Single shock: 1470m/s² (150g); Multiple shocks: 735m/s² (75g) for 4000 shocks or 343m/s² (35g) for 10000 shocks |
| Climatic versions | УХЛ and Т |
| Темп. диапазон | -60°C to +85°C |
| Switching capacity | Low current: Total cycles: 2e6; Диапазон тока: 5e-6 - 0.01A; Cycles at 85C: 1e6; Диапазон напряжений: 0.05-6V; Ac active load: Мощность, Вт: 7.5VA; Частота: 50Hz; Total cycles: 5e5; Диапазон тока: 0.01-0.25A; Cycles at 85C: 2.5e5; Диапазон напряжений: 6-127V, Мощность, Вт: 15VA; Частота: 50Hz; Total cycles: 1e3; Диапазон тока: 0.25-0.5A; Cycles at 85C: 5e2; Диапазон напряжений: 6-36V, Мощность, Вт: 30VA; Частота: 1Hz; Total cycles: 1e3; Диапазон тока: 0.5-1.0A; Cycles at 85C: 5e2; Диапазон напряжений: 6-36V; Dc active load: Мощность, Вт: 7.5VA; Частота: 50Hz; Total cycles: 1e6; Диапазон тока: 0.01-0.25A; Cycles at 85C: 5e5; Диапазон напряжений: 6-127V, Мощность, Вт: 15VA; Частота: 50Hz; Total cycles: 1e4; Диапазон тока: 0.25-0.5A; Cycles at 85C: 5e3; Диапазон напряжений: 6-36V, Мощность, Вт: 30VA; Частота: 1Hz; Total cycles: 1e3; Диапазон тока: 0.5-1.0A; Cycles at 85C: 5e2; Диапазон напряжений: 6-36V; Dc inductive load 7ms: Мощность, Вт: -; Частота: 50Hz; Total cycles: 1e6; Диапазон тока: 0.01-0.15A; Cycles at 85C: 5e5; Диапазон напряжений: 6-127V; Ac active load 50Hz general: Total cycles: 7.5e5; Диапазон тока: 0.01-0.5A; Cycles at 85C: 3.75e5; Диапазон напряжений: 6-36V |
| Эл. прочность | Humid conditions: 200V; Normal conditions: 500V; Low atmospheric pressure: 200V; After fungus and salt fog: 200V |
| Linear acceleration | 490m/s² (50g) |
| Pull in voltage max | 16.2V |
| Coil working voltage | 27V ±2.7V |
| Drop out voltage min | 1.8V |
| Вибростойкость | Low frequency: 5-50Hz, amplitude 2.5mm; High frequency: 50-3000Hz, acceleration 245m/s² (25g) |
| Сопр. изоляции | Normal conditions: 500MΩ; At max temperature: 200MΩ; After fungus and salt fog: 5MΩ; Humidity between contacts: 10MΩ; Humidity between coil and case: 5MΩ |
| Макс. относительная влажность | 98% at 35°C |
| Макс. сопротивление контакта | 0.18Ω |
| Макс. частота переключения | 10kHz |
| Atmospheric pressure range | 6.66 to 1066 hPa (5 to 800 mmHg) |
