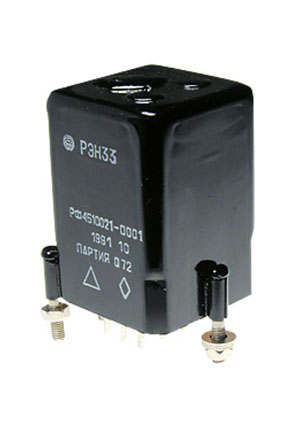

РЭН33 РФ4.510.021-00.01, реле электромагнитное "5"(14-17 г.)
У поставщика
ПроизводительХРЗ
У поставщиков
60 шт.
Цены поставщиков
Склад 12
В наличии:60 шт
Срок поставки: до недели
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 290,30 |
Описание
Реле электромагнитное РЭН33 (РФ4.510.021-00.01) производства ХРЗ — поляризованное слаботочное реле, применяемое в схемах автоматики, телемеханики и измерительной техники. Отличается высокой чувствительностью и быстродействием, устойчиво к вибрациям и ударным нагрузкам. Используется для коммутации маломощных цепей и переключения сигналов.
Технические характеристики
| Масса | ≤130g |
| Модель | РЭН33 |
| Описание | Electromagnetic sealed DC relay with four changeover contacts |
| Ном. напряжение | 27V |
| Specification | РФ4.510.021-00.01 |
| Тип компонента | electromagnetic neutral relay |
| Сопр. катушки | 180±18 Ohm |
| Switching modes | Тип нагрузки: active; Current type: DC; Диапазон тока: 0.1-10A; Диапазон напряжений: 6-30V; Max cycles per hour: 104; Max cycles normal temp: 2e3, Тип нагрузки: active; Current type: AC 50-1000 Hz; Диапазон тока: 0.1-10A; Диапазон напряжений: 60-127V; Max cycles per hour: 104; Max cycles normal temp: 2e3, Тип нагрузки: active; Current type: DC; Диапазон тока: 0.1-5A; Диапазон напряжений: 6-30V; Max cycles per hour: 105; Max cycles normal temp: 2e4, Тип нагрузки: active; Current type: DC; Диапазон тока: 0.1-5A; Диапазон напряжений: 6-30V; Длительность импульса: τ≤10ms; Max cycles per hour: 104; Max cycles normal temp: 2e3, Тип нагрузки: active; Current type: AC 50-1000 Hz; Коэф. мощности: cosφ≥0.9; Диапазон тока: 0.1-5A; Диапазон напряжений: 60-127V; Max cycles per hour: 104; Max cycles normal temp: 2e3, Тип нагрузки: active; Current type: DC; Диапазон тока: 0.1-2.5A; Диапазон напряжений: 6-30V; Длительность импульса: τ≤10ms; Max cycles per hour: 104; Max cycles normal temp: 2e3, Тип нагрузки: active; Current type: AC 50-1000 Hz; Коэф. мощности: cosφ≥0.9; Диапазон тока: 0.1-2.5A; Диапазон напряжений: 60-220V; Max cycles per hour: 104; Max cycles normal temp: 2e3, Тип нагрузки: active; Current type: AC 50-1000 Hz; Коэф. мощности: cosφ≥0.6; Диапазон тока: 0.1-1.5A; Диапазон напряжений: 50-250V; Max cycles per hour: 104; Max cycles normal temp: 5e3 |
| Макс. время срабатывания | 16ms |
| Макс. время отпускания | 3.5ms |
| Ударопрочность | up to 35g |
| Допуск напряжения | ±2.7V |
| Pickup current max | 75mA |
| Technical conditions | РФ4.510.021 ТУ |
| Вибростойкость | 5-50 Hz at 1.5mm; 50-1600 Hz at 150 m/s² (15g); 1600-2500 Hz at 200 m/s² (20g) |
| Конфигурация контактов | 4PDT (four changeover contacts) |
| Макс. относительная влажность | 98% at +35°C |
| Макс. сопротивление контакта | 0.5 Ohm |
| Bounce time operate max | 1.5ms |
| Bounce time release max | 4.5ms |
| Switching current range | 0.1-10A |
| Макс. атм. давление | 148599 Pa |
| Атм. давление мин. | 1.333e-6 Pa |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -60°C |
| Dielectric strength normal | 750 V eff |
| Coil resistance temperature | 298K (+25°C) |
| Нормальное сопротивление изоляции | 200 MOhm |
| Insulation resistance max temp | 20 MOhm |
| Dielectric strength low pressure | 250 V eff |
| Dielectric strength high humidity | 450 V eff |
| Insulation resistance high humidity | 10 MOhm |
