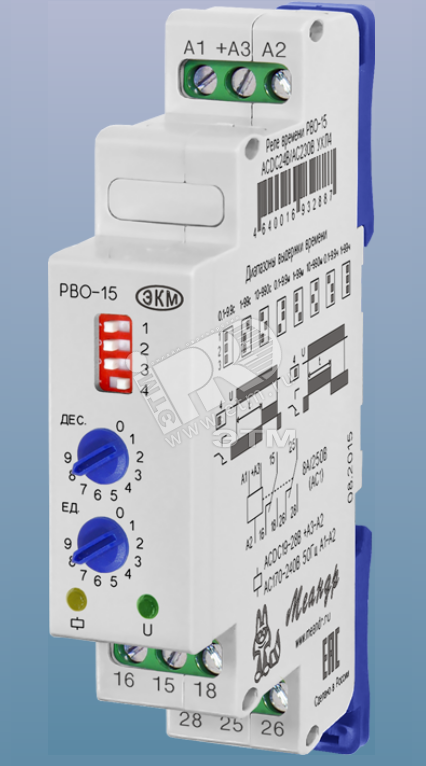

Реле времени РВО-15 ACDC24B/AC230B УХЛ4 4640016932887
У поставщика
ПроизводительМеандр
У поставщиков
6 шт.
Цены поставщиков
Склад 13
В наличии:6 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 830,35 |
| от 2 | 2 760,33 |
| от 3 | 2 692,92 |
| от 4 | 2 639,41 |
| от 5 | 2 609,96 |
Описание
Реле времени РВО-15 от производителя Меандр предназначено для коммутации цепей с задержкой включения или выключения. Устройство работает от универсального питания ACDC24B/AC230B, выдерживая широкий диапазон напряжений. Компактное исполнение УХЛ4 подходит для установки в стандартные щиты. Применяется в системах автоматики, вентиляции и управления освещением.
Технические характеристики
| Ширина | 17.5mm (1 module) |
| Ean 13 | 4640016932887 |
| Серия | РВО-15 |
| Корпус | plastic housing, 1 module width |
| Высота эксплуатации | 2000m |
| Тип монтажа | DIN rail 35mm (GOST R IEC 60715-2003) or flat surface |
| Гарантия | 24 months |
| Размеры | 18 x 93 x 62 mm |
| Weight max | 0.07kg |
| Описание | Реле времени (time relay) |
| Артикул | РВО-15 ACDC24B/AC230B УХЛ4 |
| Time ranges | 0.1-9.9s, 1-99s, 10-990s, 0.1-9.9min, 1-99min, 10-990min, 0.1-9.9h, 1-99h |
| Номин. контакта | 8A / 250V AC |
| Immunity burst | level 3 (2kV/5kHz) per GOST R 51317.4.4-99 (IEC/EN 61000-4-4) |
| Помехоустойчивость импульсная | level 3 (2kV A1-A2) per GOST R 51317.4.5-99 (IEC/EN 61000-4-5) |
| Operating mode | continuous (круглосуточный) |
| Ready time max | 0.15s |
| Напряжение питания | ACDC24V ±10% / AC230V ±10% |
| Climate category | УХЛ4 |
| Степень загрязнения | 2 |
| Re ready time max | 0.1s |
| Отн. влажность | up to 80% (at 25°C) |
| Operating diagrams | 1, 2 |
| Operating position | arbitrary |
| Electrical life min | 100000 cycles |
| Mechanical life min | 10000000 cycles |
| Макс. коммутируемый ток | 8A |
| Макс. коммутируемое напряжение | 400V (AC1/2A) |
| Макс. потребление | 2VA |
| Supply voltage ac 230 | 230V ±10% |
| Contact count and type | 2 changeover groups (2 переключающие группы) |
| Max switching power ac | 2000VA |
| Max switching power dc | 240W |
| Protection rating body | IP40 |
| Time setting error max | 10% |
| Supply voltage ac dc 24 | 24V ±10% |
| Time counting error max | 2% |
| Тип упаковки | Штучный товар |
| Диап. темп. хр. | -40...+70°C |
| Диап. раб. темп. | -25...+55°C (УХЛ4) |
| Protection rating terminals | IP20 |
| Terminal wire cross section max | 2.5mm² |
| Max voltage between supply and contacts | AC2000V (50Hz, 1 min) |
