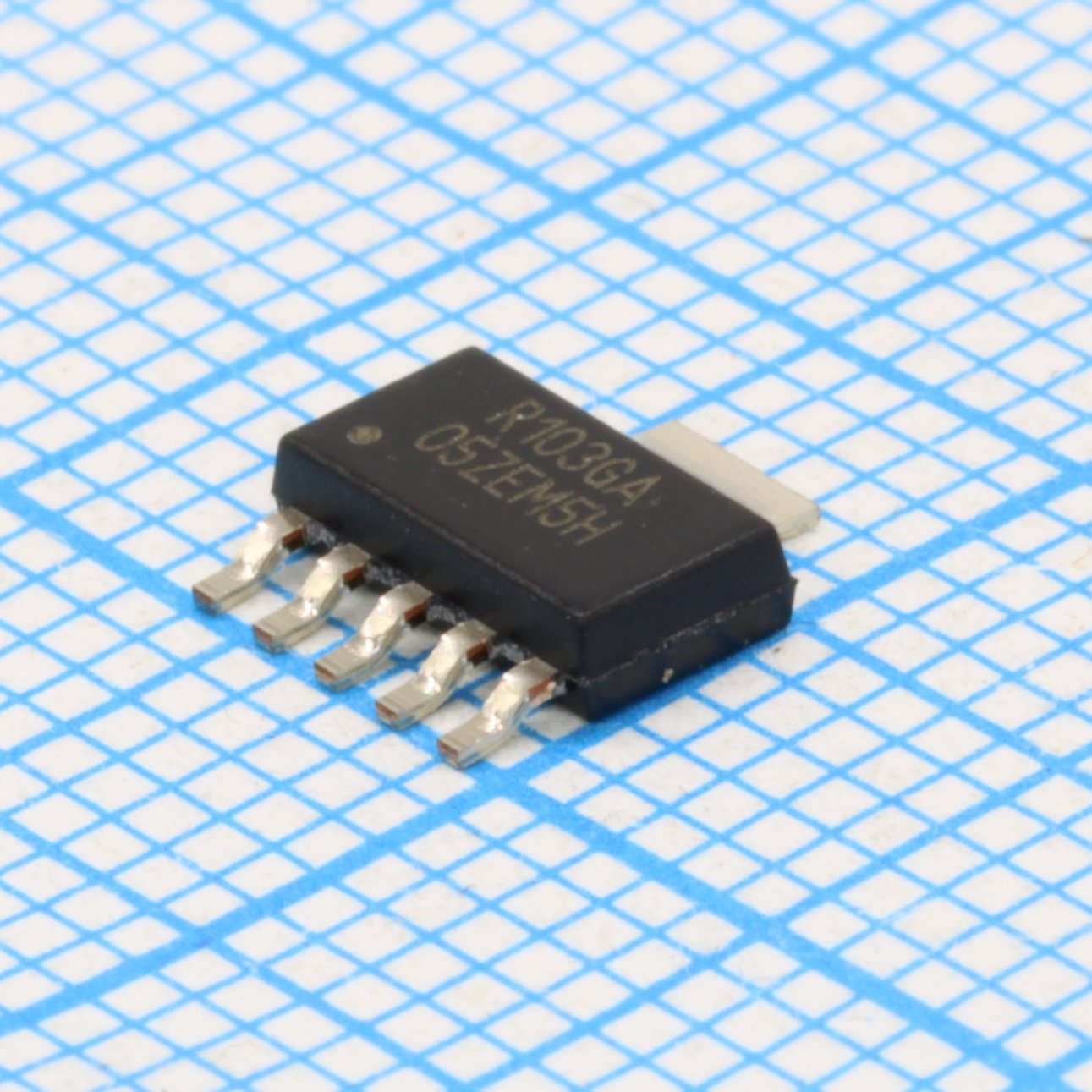

Регулируемый стабилизатор с низким падением напряжения положительной полярности, 0.5 А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
85 шт.
Норм. уп.: 78
Цены поставщиков
Склад 13
В наличии:85 шт
Срок поставки: до недели
Норм. уп.: 78
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 319,27 |
| от 8 | 300,46 |
| от 16 | 285,13 |
| от 31 | 273,73 |
| от 78 | 265,25 |
Описание
Texas Instruments выпускает регулируемый стабилизатор с низким падением напряжения положительной полярности. Микросхема обеспечивает выходной ток до 0.5 А и регулируемое напряжение от 1,295 до 5,5 В, выполнена в компактном корпусе SOT-223. Подходит для использования в портативной и промышленной электронике.
Технические характеристики
| Тип | Low-dropout voltage regulator |
| Корпус | SOT-223-6 |
| Точность | ±2% (max over temperature) |
| Особенности | Ultra low dropout, No output capacitor required for stability, Fast transient response, Very low noise, High accuracy, Foldback current limit, Thermal protection, Output voltage error indicator |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Error flag | Open drain, active low |
| Тип выхода | Adjustable positive |
| Артикул | REG103GA-A |
| Noise typical | 33µVrms (for 3.3V output with C_NR=0.01µF) |
| Подавление пульсаций | 65dB at 120Hz |
| Макс. ток ограничения | 950mA |
| Мин. ток ограничения | 550mA |
| Макс. вх. напр. | 15V |
| Мин. входное напряжение | 2.1V |
| Опорное напряжение | 1.295V |
| Макс. выходное напряжение | 5.5V |
| Мин. вых. напряжение | 1.295V |
| Dropout voltage max | 200mV at 500mA (excluding 5V model) |
| Выходной ток номин. | 500mA |
| Current limit typical | 700mA |
| Adjust pin current max | 1µA |
| Enable voltage low max | 0.5V |
| Thermal shutdown reset | 130°C |
| Типовое падение напряжения | 115mV at 500mA |
| Enable voltage high min | 2V |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150°C |
| Output capacitor required | Нет |
| Ток покоя тип. | 1mA at 500mA output |
| Диап. темп. хр. | -65°C to +150°C |
| Adjust pin current typical | 0.2µA |
| Quiescent current disabled | 0.5µA |
| Диап. раб. темп. | -40°C to +85°C |
| Темп. тепловой защиты | 150°C |
| Описание (англ.) | LDO Regulator Pos 1.295V to 5.5V 0.5A 6-Pin(5+Tab) SOT-223 Tube |
