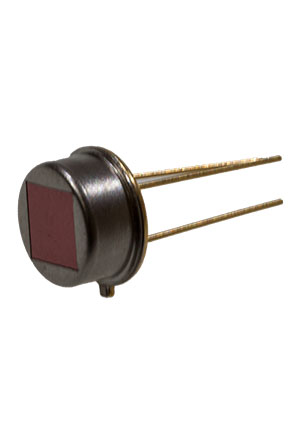

RD-913FB5, пироэлектрический ИК датчик пламени 4450 нм
У поставщика
ПроизводительWinsen
У поставщиков
2 шт.
Норм. уп.: 2
Описание
Пироэлектрический ИК датчик пламени Winsen RD-913FB5 на основе танталата лития с длиной волны обнаружения 4450 нм. Работает при напряжении 2–15 В, обеспечивает дальность детекции до 50 метров и угол обзора более 115 градусов. Корпус TO-5 с тремя выводами для монтажа в отверстия. Применяется в системах пожарной сигнализации и промышленных детекторах открытого пламени.
Технические характеристики
| Примечания | Pyroelectric, sensitive to sound/EM/vibration; requires shielding and shock absorption; electrostatic protection <2000V |
| Корпус | TO-5 |
| Тип монтажа | THT |
| Кол-во выводов | 3 |
| Описание | Pyroelectric flame sensor, lithium tantalate, 4.45um detection band |
| Filter fwhm | 300 nm |
| Артикул | RD-913FB5 |
| Размер окна | 5.0 x 5.0 mm |
| Угол обзора | >115 degrees |
| Напряжение источника | 0.4~0.7 V |
| Условия теста | 500K, 10Hz, 25°C, BW1Hz |
| Раб. напряжение | 2~15 V |
| Дальность обнаружения | 35~50 m |
| Recommended voltage | 3~5 V |
| Темп. хранения | -40 to +80 °C |
| Раб. температура | -30 to +75 °C |
| Filter transmittance | >85% |
| Выходное напряжение шума | ≤150 mV |
| Specific detectivity | ≥5e8 cm Hz^(1/2)/W |
| Voltage responsivity | ≥500 V/W |
| Output signal voltage | 3.6 ±10% V |
| Тепловая постоянная времени | 200 ms |
| Sensitive element size | 2.5 mm diameter |
| Electrical time constant | 5 s |
| Filter center wavelength | 4.45 um |
| Filter center wavelength nm | 4450 |
