Источник питания RD-65A
У поставщика
У поставщиков
350 шт.
Норм. уп.: 30
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 737,20 |
| от 4 | 1 713,24 |
| от 8 | 1 689,28 |
| от 15 | 1 677,29 |
Цены поставщиков
Склад 39
В наличии:195 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 499,15 |
| от 3 | 1 459,58 |
| от 5 | 1 438,99 |
| от 8 | 1 422,27 |
| от 14 | 1 402,75 |
Склад 13
В наличии:139 шт
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 634,94 |
| от 3 | 1 567,24 |
| от 6 | 1 513,52 |
| от 12 | 1 466,25 |
| от 30 | 1 434,30 |
Склад 16
В наличии:16 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 710,32 |
Описание

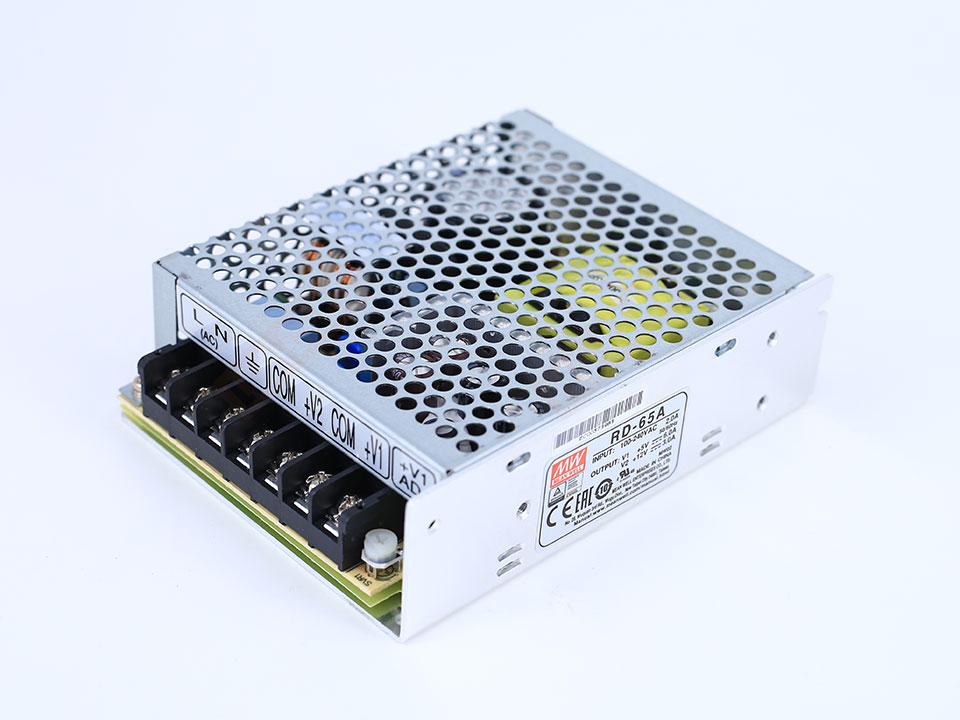

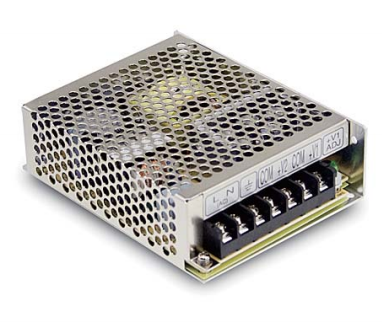

Источник питания MEAN WELL RD-65A — многоканальный блок с выходной мощностью 66 Вт. Работает от переменного напряжения 88–264 В или постоянного 124–370 В, имеет компактный корпус 129×98×38 мм со степенью защиты IP20. Подходит для промышленной автоматики и встраиваемого оборудования.
Технические характеристики
| Серия | RD-65 |
| Модель | RD-65A |
| Мощность | 66 Вт |
| КПД | 79% |
| Пусковой ток | 40A/230VAC cold start |
| Время удержания | 60ms/230VAC |
| Упаковка | 30pcs/14.2Kg/0.72CUFT |
| Степень защиты (IP) | IP20 |
| MTBF | 265.9Khrs min. MIL-HDBK-217F (25℃) |
| Pin1 | AC/L |
| Pin2 | AC/N |
| Pin3 | FG |
| Pin4 | DC OUTPUT COM |
| Pin5 | DC OUTPUT +V2 |
| Pin6 | DC OUTPUT COM |
| Pin7 | DC OUTPUT +V1 |
| Ширина | 98 |
| Высота | 38 |
| Длина | 129 |
| Вес | 0.44Kg |
| Номер корпуса | 903 |
| Охлаждение | free air convection |
| Гарантия | 3 years |
| Indicator | LED for power on |
| Время нарастания | 20ms/230VAC |
| Вибрация | 10 ~ 500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes |
| Capacitors | 105℃ long life electrolytic |
| Размеры | 129*98*38mm (L*W*H) |
| Время установки | 500ms/230VAC |
| Ch1 voltage | 5V |
| Ch2 voltage | 12V |
| Описание | 65W Dual Output Switching Power Supply |
| Ном. мощность | 66W |
| Burn in test | 100% full load |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN61000-6-2, criteria A |
| Температура хранения | -40 ~ +85℃ |
| Working temp | -25 ~ +70℃ |
| Вх. напряжение AC, В | 88 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 124 |
| Вх. напряжение DC 2, В | 370 |
| Диап. частот | 47 ~ 63Hz |
| Ток утечки | <2mA / 240VAC |
| Выходные каналы | 2 |
| Время нарастания при 115В | 30ms |
| Станд. безоп. | UL60950-1, TUV EN60950-1 approved |
| Влажн. хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50℃) on +5V output |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Ток AC 115 В | 2A |
| Ток AC 230 В | 1.2A |
| Ch1 current range | 0.3 ~ 8A |
| Ch1 rated current | 6A |
| Ch2 current range | 0.2 ~ 4A |
| Ch2 rated current | 3A |
| Время установки 115В AC | 1200ms |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC |
| Ch1 line regulation | ±0.5% |
| Ch1 load regulation | ±0.5% |
| Ch2 line regulation | ±1.5% |
| Ch2 load regulation | ±3.0% |
| Время удерж. 115VAC | 14ms |
| Диап. вх. напр. | 88 ~ 264VAC |
| Защита от перегр. | 110 ~ 150% rated output power, hiccup mode |
| Частота перекл. | 60KHz |
| Ch1 ripple noise max | 80mVp-p |
| Ch2 ripple noise max | 120mVp-p |
| Сопр. изоляции | 100M Ohms / 500VDC / 25℃ / 70% RH |
| Ch1 voltage adj range | 4.75 ~ 5.5V |
| Ch1 voltage tolerance | ±2.0% |
| Ch2 voltage tolerance | ±6.0% |
| Input surge withstand | 300VAC for 5sec |
| Диапазон входного напряжения DC | 125 ~ 373VDC |
| Over voltage protection ch1 | 5.75 ~ 6.75V, hiccup mode |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 88 |
| Мин. входное напряжение DC, В | 124 |
| Степень IP | IP20 |
