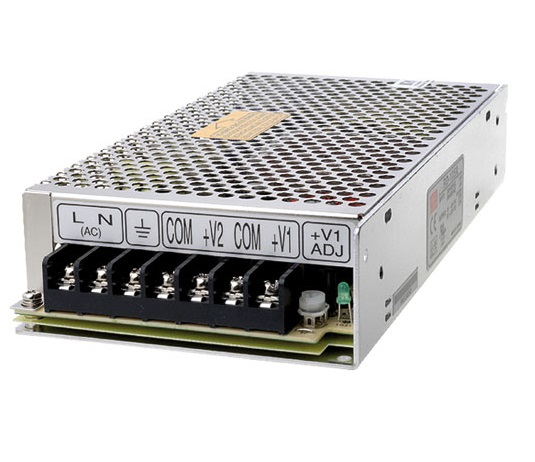

Источник питания RD-50B
У поставщика
У поставщиков
224 шт.
Норм. уп.: 45
Цены поставщиков
Склад 39
В наличии:131 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 076,09 |
| от 4 | 1 044,51 |
| от 7 | 1 027,92 |
| от 12 | 1 014,47 |
| от 20 | 999,61 |
Склад 13
В наличии:53 шт
Срок поставки: до недели
Норм. уп.: 45
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 307,39 |
| от 2 | 1 244,44 |
| от 4 | 1 193,16 |
| от 8 | 1 155,08 |
| от 16 | 1 126,77 |
Склад 16
В наличии:40 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 041,54 |
Описание
Источник питания MEAN WELL RD-50B — это многоканальная модель для систем, требующих нескольких напряжений. Устройство выдает стабилизированные выходы с током до нескольких ампер. Компактный корпус обеспечивает надежную работу в промышленной автоматике и контроллерах.
Технические характеристики
| Модель | RD-50B |
| КПД | 80% |
| Пусковой ток | 33A at 230VAC cold start |
| Время удержания | 60ms at 230VAC, 12ms at 115VAC |
| Защита от перегрузки | 110-150% rated output power, hiccup mode, auto recovery |
| Материал корпуса | Case No. 905B |
| MTBF | 172.6Khrs |
| Тип | switching power supply |
| Вес | 0.41kg |
| Охлаждение | free air convection |
| Тип монтажа | chassis |
| Гарантия | 3 years |
| Время нарастания | 20ms at 230VAC, 30ms at 115VAC |
| Вибрация | 10-500Hz, 5G, 10min/cycle, 60min each axis |
| Размеры | 99x97x36mm |
| Защита | short circuit, overload, over voltage |
| Время установки | 500ms at 230VAC, 1200ms at 115VAC |
| Total power | 53.6W |
| Станд. ЭМС | EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, ENV50204, EN61000-6-2 |
| Светодиодный индикатор | power on |
| Pin assignment | 1:AC/L, 2:AC/N, 3:FG, 4,6:DC COM, 5:DC+V2, 7:DC+V1 |
| Вх. частота | 47~63Hz |
| Ток утечки | <2mA at 240VAC |
| Выходные каналы | 2 |
| Влажность хранения | 10-95% RH |
| Ripple noise ch1 | 80mVp-p |
| Ripple noise ch2 | 150mVp-p |
| Станд. безоп. | UL60950-1, TUV EN60950-1 |
| Hold up time note | at full load |
| Тип. входной ток | 1.3A at 115VAC, 0.8A at 230VAC |
| Рабочая влажность | 20-90% RH non-condensing |
| Output current ch1 | 4A |
| Output current ch2 | 1.4A |
| Output voltage ch1 | 5V |
| Output voltage ch2 | 24V |
| Диап. вх. напр. | 88~264VAC / 125~373VDC |
| Line regulation ch1 | 0.5% |
| Line regulation ch2 | 1.5% |
| Load regulation ch1 | 0.5% |
| Load regulation ch2 | 3.0% |
| Темп. хранения | -40°C to +85°C |
| Частота перекл. | 60KHz |
| Сопр. изоляции | 100M Ohms at 500VDC |
| Setup rise time note | at full load |
| Раб. температура | -25°C to +70°C |
| Voltage tolerance ch1 | 2.0% |
| Voltage tolerance ch2 | -4% +8% |
| Изоляция вход-земля | 1.5KVAC |
| Изоляция вход-выход | 3KVAC |
| Изоляция выход-земля | 0.5KVAC |
| Темп. коэф. | 0.03%/°C on +5V output (0-50°C) |
| Output current range ch1 | 0.3~6A |
| Output current range ch2 | 0.2~2A |
| Тип защиты от перегрузки | hiccup mode, auto recovery |
| Over voltage protection ch1 | 5.75-6.75V, hiccup mode, auto recovery |
| Тип защиты от перенапряжения | hiccup mode, auto recovery |
| Voltage adjustment range ch1 | 4.75~5.5V |
| Количество контактов | 2 |
| Напряжение катушки, В | 50 |
