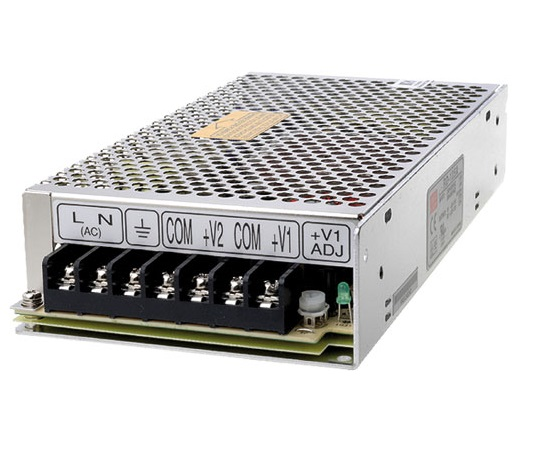

Источник питания RD-50A
У поставщика
У поставщиков
72 шт.
Норм. уп.: 45
Цены поставщиков
Склад 39
В наличии:59 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 474,41 |
| от 3 | 1 435,34 |
| от 5 | 1 415,00 |
| от 9 | 1 398,49 |
| от 14 | 1 379,25 |
Склад 13
В наличии:13 шт
Срок поставки: до недели
Норм. уп.: 45
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 710,28 |
| от 2 | 1 630,64 |
| от 3 | 1 565,77 |
| от 6 | 1 517,61 |
| от 12 | 1 481,78 |
Описание
Источник питания MEAN WELL RD-50A — это многоканальный AC/DC преобразователь. Модель выдаёт стабилизированное напряжение и ток до 50 А. Устройство выполнено в компактном корпусе и отличается высокой надёжностью. Применяется в промышленной автоматике, системах управления и телекоммуникационном оборудовании.
Технические характеристики
| Модель | RD-50A |
| Мощность | 50 Вт |
| КПД | 79% |
| Пусковой ток | 33A/230VAC cold start |
| Время удержания | 60ms/230VAC; 12ms/115VAC at full load |
| Упаковка | 45pcs/19.5kg/0.9CUFT |
| Fosc | 60KHz |
| MTBF | 172.6Khrs min. MIL-HDBK-217F (25°C) |
| Вес | 0.41kg |
| Номер корпуса | 905B |
| Охлаждение | free air convection |
| Emc emi | EN55022 (CISPR22) Class B |
| Гарантия | 3 years |
| Вибрация | 10~500Hz, 5G, 10min/cycle, 60min each axis |
| Переменный ток | 1.3A/115VAC, 0.8A/230VAC |
| Capacitors | 105°C long life electrolytic |
| Размеры | 99*97*36mm (L*W*H) |
| Защита | Short circuit, Overload, Over voltage |
| Ном. мощность | 54W |
| Burn in test | 100% full load |
| Ems immunity | EN61000-4-2,3,4,5,6,8,11; ENV50204, EN61000-6-2 (EN50082-2), heavy industry level, criteria A |
| Светодиодный индикатор | power on |
| Dc voltage ch1 | 5V |
| Dc voltage ch2 | 12V |
| Вибрационные испытания | 5G |
| Ток утечки | <2mA/240VAC |
| Выходные каналы | 2 |
| Время нарастания | 500ms, 20ms/230VAC; 1200ms, 30ms/115VAC at full load |
| Стойкость к импульсам | 300VAC for 5 seconds |
| Гармонический ток | EN61000-3-2,-3 |
| Ripple noise ch1 | 80mVp-p |
| Ripple noise ch2 | 120mVp-p |
| Станд. безоп. | UL60950-1, TUV EN60950-1 |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~90% RH non-condensing |
| Current range ch1 | 0.3~6A |
| Current range ch2 | 0.3~3A |
| Rated current ch1 | 6A |
| Rated current ch2 | 2A |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC |
| Диап. вх. напр. | 88~264VAC, 125~373VDC |
| Line regulation ch1 | 0.5% |
| Line regulation ch2 | 1.5% |
| Load regulation ch1 | 0.5% |
| Load regulation ch2 | 3.0% |
| Защита от перегр. | 110~150% rated output power, hiccup mode |
| Темп. хранения | -40~+85°C |
| Раб. температура | -25~+70°C |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C / 70% RH |
| Диапазон вх. частоты | 47~63Hz |
| Voltage tolerance ch1 | 2.0% |
| Voltage tolerance ch2 | 7.0% |
| Темп. коэф. | 0.03%/°C (0~50°C) on +5V output |
| Terminal pin assignment | 1: AC/L; 2: AC/N; 3: FG; 4: DC OUTPUT COM; 5: DC OUTPUT +V2; 6: DC OUTPUT COM; 7: DC OUTPUT +V1 |
| Voltage adjust range ch1 | 4.75~5.5V |
| Overvoltage protection ch1 | 5.75~6.75V, hiccup mode |
| Тип | многоканальный |
