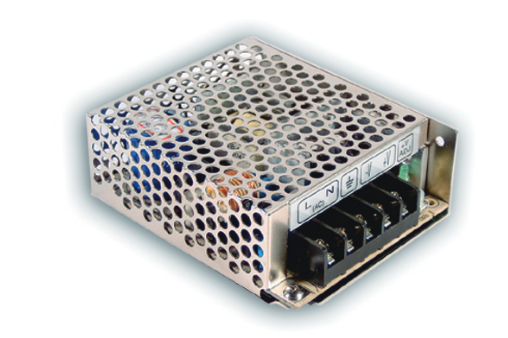

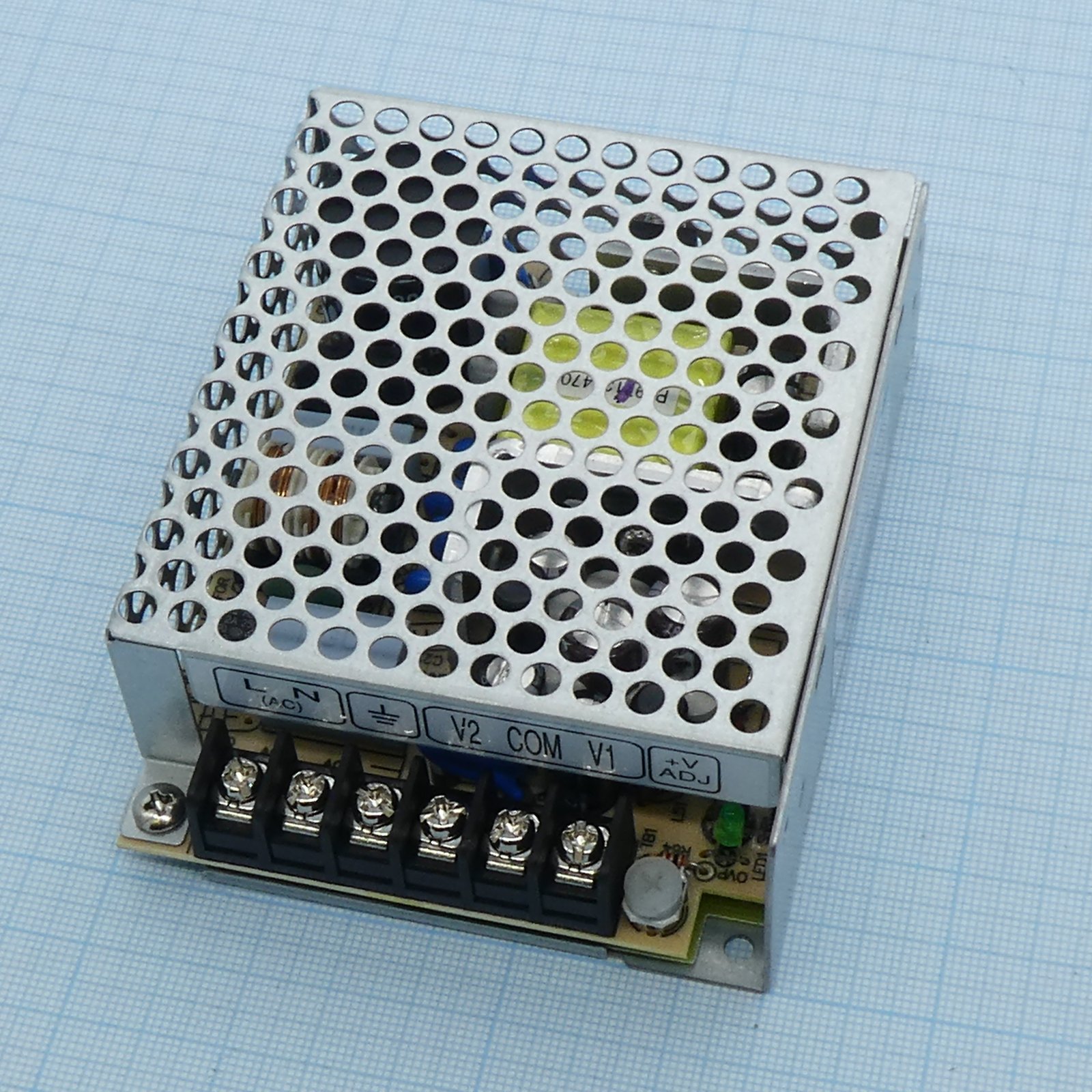

Источник питания RD-35A
У поставщика
У поставщиков
114 шт.
Норм. уп.: 45
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 069,91 |
Цены поставщиков
Склад 2
В наличии:20 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 069,91 |
Склад 39
В наличии:71 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 177,93 |
| от 4 | 1 144,56 |
| от 6 | 1 127,08 |
| от 11 | 1 112,90 |
| от 18 | 1 096,96 |
Склад 13
В наличии:23 шт
Срок поставки: до недели
Норм. уп.: 45
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 363,51 |
| от 2 | 1 298,27 |
| от 4 | 1 245,13 |
| от 8 | 1 205,68 |
| от 15 | 1 176,34 |
Описание
Источник питания MEAN WELL RD-35A — это многоканальный блок питания с выходным током до 35 А. Модель отличается компактными размерами и высокой стабильностью выходного напряжения. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Модель | RD-35A |
| КПД | 79% |
| Пусковой ток | 36A/230VAC cold start |
| Время удержания | 80ms/230VAC; 16ms/115VAC at full load |
| Монтаж | Выводной |
| Материал корпуса | Dual output switching power supply module |
| Упаковка | 45pcs/14Kg/0.83CUFT |
| MTBF | 179Khrs min. MIL-HDBK-217F (25°C) |
| Вес | 0.3Kg |
| Вибрация | 10~500Hz, 5G 10min./1cycle, 60min. each along X,Y,Z axes |
| Размеры | 99*82*36mm (L*W*H) |
| Тип выхода | dual_output_switching_power_supply |
| Ном. мощность | 32W |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), heavy industry level, criteria A |
| Ток утечки | <2mA/240VAC |
| Тип защиты | Hiccup mode, recovers automatically after fault condition is removed |
| Время нарастания | 500ms, 30ms/230VAC; 1200ms, 30ms/115VAC at full load |
| Входной ток AC | 0.8A/115VAC, 0.55A/230VAC |
| Станд. безоп. | UL60950, TUV EN60950 approved |
| Влажн. хранения | 10~95% RH |
| Раб. влажность | 20~90% RH non-condensing |
| Output ch1 voltage | 5V |
| Output ch2 voltage | 12V |
| Диап. вх. напр. | 88~264VAC, 125~373VDC |
| Защита от перегр. | 110~150% rated output power |
| Темп. хранения | -40~+85°C |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C / 70% RH |
| Диапазон вх. частоты | 47~63Hz |
| Input surge withstand | 300VAC surge for 5sec without damage |
| Раб. температура | -25~+70°C |
| Output ch1 ripple noise | 80mVp-p |
| Output ch2 ripple noise | 120mVp-p |
| Темп. коэф. | ±0.03%/°C (0~50°C) on CH1 output |
| Выдерживаемое напряжение вх-земля | 1.5KVAC |
| Выдерживаемое напряжение вх/вых | 3KVAC |
| Выдерживаемое напряжение вых-земля | 0.5KVAC |
| Output ch1 current range | 0.3~4A |
| Output ch1 rated current | 4A |
| Output ch2 current range | 0.2~1A |
| Output ch2 rated current | 1A |
| Output ch1 line regulation | ±0.5% |
| Output ch1 load regulation | ±0.5% |
| Output ch2 line regulation | ±1.5% |
| Output ch2 load regulation | ±3.0% |
| Over voltage protection ch1 | 5.75~6.75V |
| Output ch1 voltage tolerance | ±2.0% |
| Output ch2 voltage tolerance | ±6.0% |
| Output ch1 voltage adjustment range | 4.75~5.5V |
| Количество контактов | 2 |
| Напряжение катушки, В | 35 |
| Тип | реле |
