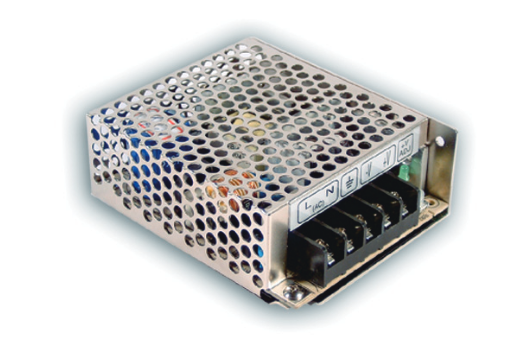

Источник питания RD-3513
У поставщика
У поставщиков
89 шт.
Норм. уп.: 24
Цены поставщиков
Склад 39
В наличии:57 шт.
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 693,85 |
Склад 16
В наличии:20 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 113,69 |
Склад 13
В наличии:12 шт
Срок поставки: до недели
Норм. уп.: 45
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 151,36 |
| от 2 | 1 139,65 |
| от 3 | 1 125,24 |
| от 5 | 1 106,51 |
| от 10 | 1 080,15 |
Описание
Источник питания MEAN WELL RD-3513 — это многоканальный блок, обеспечивающий стабильное выходное напряжение. Устройство рассчитано на номинальный ток до указанного значения в амперах. Компактный корпус позволяет использовать его в промышленной автоматике и системах управления.
Технические характеристики
| Модель | RD-3513 |
| Пульсации и шум | CH1 120mVp-p, CH2 120mVp-p |
| КПД | 80% |
| Пусковой ток | 36A/230VAC cold start |
| Время удержания | 80ms/230VAC; 16ms/115VAC at full load |
| Монтаж | Выводной |
| Упаковка | 45pcs/14kg/0.83CUFT |
| MTBF | 179Khrs min. MIL-HDBK-217F (25°C) |
| Вес | 0.3kg |
| Вибрация | 10 ~ 500Hz, 5G, 10min./1cycle, 60min. each along X, Y, Z axes |
| Размеры | 99 x 82 x 36mm (L x W x H) |
| Ch1 voltage | 13.5V |
| Ch2 voltage | -13.5V |
| Тип выхода | dual output |
| Ном. мощность | 35.1W |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), heavy industry level, criteria A |
| Ток утечки | <2mA/240VAC |
| Рег. линии | CH1 ±0.5%, CH2 ±0.5% |
| Рег. нагрузки | CH1 ±3.0%, CH2 ±3.0% |
| Время нарастания | 500ms, 30ms/230VAC; 1200ms, 30ms/115VAC at full load |
| Входной ток AC | 0.8A/115VAC, 0.55A/230VAC |
| Станд. безоп. | UL60950, TUV EN60950 approved |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Ch1 current range | 0.3 ~ 2A |
| Ch1 rated current | 1.3A |
| Ch2 current range | 0.2 ~ 1.5A |
| Ch2 rated current | 1.3A |
| Допуск напряжения | CH1 ±4.0%, CH2 ±4.0% |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC |
| Диап. вх. напр. | 88 ~ 264VAC, 125 ~ 373VDC |
| Защита от перегр. | 110 ~ 150% rated output power, hiccup mode, recovers automatically |
| Раб. температура | -25 ~ +70°C |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C / 70% RH |
| Диапазон вх. частоты | 47 ~ 63Hz |
| Input surge withstand | 300VAC surge for 5sec without damage |
| Защита от перенапр. | CH1: 16.87 ~ 19.57V, hiccup mode, recovers automatically |
| Темп. коэф. | ±0.03%/°C (0 ~ 50°C) on CH1 output |
| Диапазон регулировки напряжения | CH1: 11.5 ~ 15.5V |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
| Количество контактов | 3 |
| Напряжение катушки, В | 12 |
| Тип | Реле |
| Ток контактов, А | 10 |
