Описание

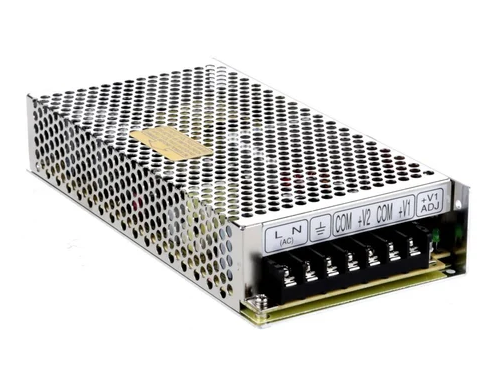

Источник питания MEAN WELL RD-125-2448 — это двухканальный блок с выходными напряжениями 24 В и 48 В и суммарной мощностью 144 Вт. Модель рассчитана на панельный монтаж, оснащена светодиодным индикатором и охлаждается за счет естественной конвекции. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Модель | RD-125-2448 |
| Мощность | 144 Вт |
| Пульсации и шум, канал 1 | 200mVp-p |
| Пульсации и шум, канал 2 | 240mVp-p |
| КПД | 86% |
| Пусковой ток | 40A cold start at 230VAC |
| Время удержания | 25ms (230VAC), 30ms (115VAC) |
| Защита от перенапряжения, канал 1 | 27.6~32.4V, hiccup mode, auto recovery |
| Упаковка | 20pcs/15Kg/0.8CUFT |
| Рабочая температура | -25…+70 °C |
| MTBF | 218.2Khrs min. MIL-HDBK-217F (25°C) |
| Вес | 0.7Kg |
| Охлаждение | свободная воздушная конвекция |
| Тип монтажа | панель |
| Гарантия | 3 years |
| Время нарастания | 20ms (230VAC), 30ms (115VAC) |
| Вибрация | 10~500Hz, 5G, 10min./cycle, 60min. each axis X,Y,Z |
| Переменный ток | 3A (115VAC), 2A (230VAC) |
| Размеры | 199*98*38mm (L*W*H) |
| Время установки | 500ms (230VAC), 1200ms (115VAC) |
| Ном. мощность | 144W |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), heavy industry level, criteria A |
| Светодиодный индикатор | Power on |
| Напряжение DC, канал 1 | 24V |
| Напряжение DC, канал 2 | 48V |
| Ток утечки | <2mA at 240VAC |
| Выходные каналы | 2 |
| Станд. безоп. | UL60950-1, TUV EN60950-1 |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~90% RH non-condensing |
| Диапазон тока, канал 1 | 0.5~4A |
| Диапазон тока, канал 2 | 0.2~2.5A |
| Номинальный ток, канал 1 | 2A |
| Номинальный ток, канал 2 | 2A |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC |
| Диап. вх. напр. | 88~132VAC / 176~264VAC (selectable) or 248~373VDC |
| Нестабильность по входу, канал 1 | ±0.5% |
| Нестабильность по входу, канал 2 | ±1.0% |
| Регулирование нагрузки, канал 1 | ±1.0% |
| Регулирование нагрузки, канал 2 | ±3.0% |
| Защита от перегр. | 110~150% rated output power, hiccup mode, auto recovery |
| Защита | Short circuit, Overload, Over voltage |
| Темп. хранения | -40~+85°C |
| Раб. температура | -25~+70°C |
| Сопр. изоляции | 100M Ohms at 500VDC, 25°C/70% RH |
| Диапазон вх. частоты | 47~63Hz |
| Допуск напряжения, канал 1 | ±1.0% |
| Допуск напряжения, канал 2 | ±4.0% |
| Темп. коэф. | ±0.03%/°C (0~50°C) on CH1 output |
| Диапазон регулировки напряжения, канал 1 | 22.8~26.4V |
| Каналы | 2 |
