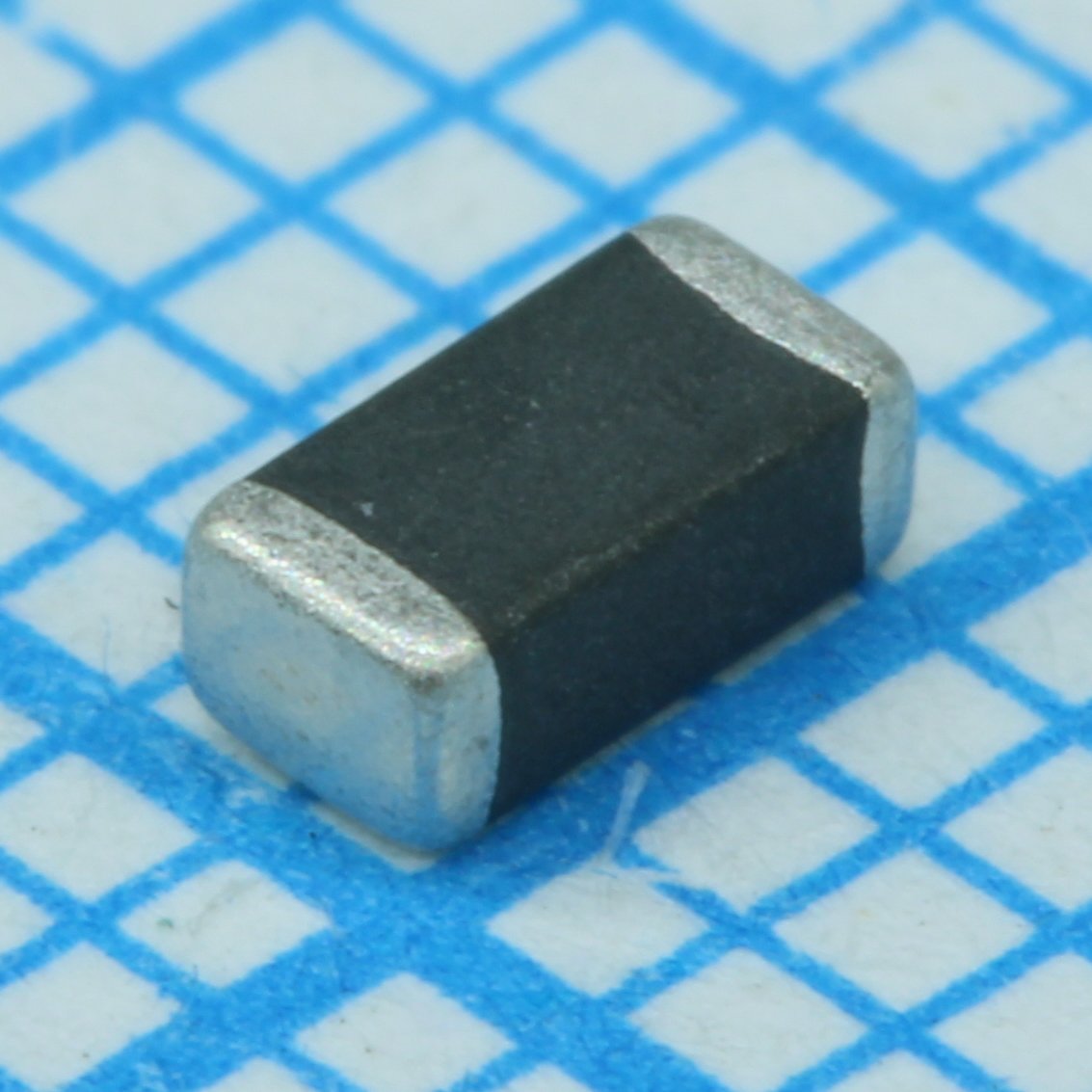

Толстопленочный ЧИП-резистор 1206 255Ом ±1% 0.25Вт -55°С...+155°С
У поставщика
ПроизводительHK Resistor
КатегорияРезисторы
У поставщиков
48 200 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:48 200 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 2000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,38 |
| от 1 600 | 0,31 |
| от 3 200 | 0,27 |
| от 10 000 | 0,24 |
| от 15 000 | 0,22 |
Описание
Толстопленочный чип-резистор от HK Resistor. Компонент имеет сопротивление 255 Ом с точностью 1%, рассчитан на мощность 0,25 Вт и выполнен в корпусе 1206. Рабочий диапазон температур — от -55 до +155°C. Подходит для поверхностного монтажа в промышленной автоматике и бытовой электронике.
Технические характеристики
| Сопротивление | 255Ohm |
| Допуск | 1 % |
| Корпус | 1206 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 200V |
| Рабочая температура | -55°C ~ 155°C |
| RoHS | Да |
| Тип | Chip Resistor - General Purpose (RoHS) |
| Серия | RCT |
| Срок службы под нагрузкой | ±1% + 0.05Ohm |
| Код размера | 06 |
| Размеры | Ширина: 1.60mm ±0.10mm; Длина: 3.10mm ±0.10mm; Толщина: 0.55mm ±0.10mm; Termination c: 0.45mm ±0.20mm; Termination d: 0.40mm ±0.20mm |
| Ток, А | 2 |
| Артикул | RCT06255RFLF |
| Bending test | 3mm for 1206 |
| Ном. мощность | 0.25W |
| Паяемость | Over 95% coverage |
| Прочность на изгиб | ±0.5% + 0.05Ohm |
| Температурный цикл | ±0.5% + 0.05Ohm |
| Нагрузочный ресурс при влажности | ±1% + 0.05Ohm |
| Номинальная мощность при 70°C | 1/4W |
| Кратковременная перегрузка | ±1% + 0.05Ohm |
| Макс. перенапр. | 400V |
| Примечание | чип 1206 255 1% |
| Сопр. изоляции | >1000MOhm |
| Resistance range 1pct | 1Ohm to 10MOhm |
| Resistance range 5pct | 1Ohm to 22MOhm |
| Темп. коэф. | ±100ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Экологическое соответствие | SONY SS-00259, 10 harmful materials excluded |
| Термостойкость пайки | ±0.5% + 0.05Ohm |
| Диап. раб. темп. | -55°C to +155°C |
| Описание (англ.) | Res Thick Film 1206 255 Ohm 1% 0.25W(1/4W) ±100ppm/C Epoxy Pad SMD T/R |
