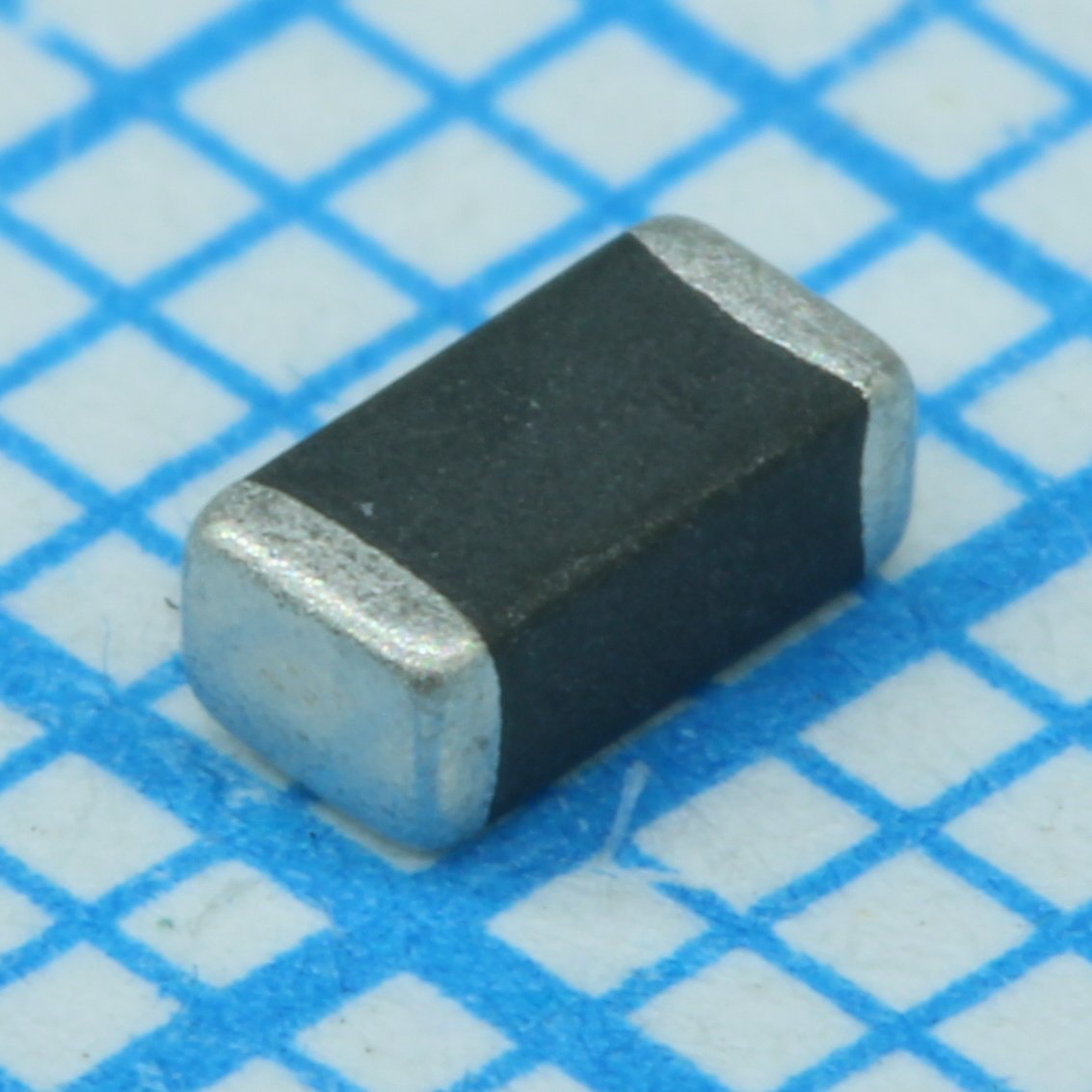

Толстопленочный ЧИП-резистор 1206 20Ом ±5% 0.25Вт -55°С...+155°С
У поставщика
ПроизводительHK Resistor
КатегорияРезисторы постоянные SMD 1206
У поставщиков
74 700 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт0,33 ₽
Сумма660,00 ₽
+ доплата 490,00 ₽
В наличии74 700 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 000 штюрлицам и ИП
от 3 100 — 0,29 ₽ (−12%)
Заказ со склада «Склад 13» с этой позицией — 660,00 ₽. До заказа без доплаты не хватает 16 640,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 000 шт · Склад 13 · 660,00 ₽
Описание
Толстопленочный чип-резистор от HK Resistor в корпусе 1206. Сопротивление 20 Ом с допуском ±5%, мощность рассеивания 0,25 Вт. Работает в широком диапазоне температур от -55°C до +155°C. Подходит для поверхностного монтажа в блоках питания и промышленной автоматике.
Технические характеристики
| Сопротивление | 20Ω |
| Допуск | 5 % |
| Корпус | 1206 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 200V |
| Рабочая температура | -55°C ~ 155°C |
| Тип | Chip Resistor - General Purpose (RoHS) |
| Маркировка | 3-digit code (E-24 series) |
| Без свинца | Да |
| Срок службы под нагрузкой | ΔR ≤ ±(3% + 0.05Ω) для допуска J |
| Код размера | RCT06 |
| Размеры | Ширина: 1.60 ±0.10 mm; Длина: 3.10 ±0.10 mm; Толщина: 0.55 ±0.10 mm; Ширина вывода C: 0.45 ±0.20 mm; Ширина оконцевания D: 0.40 ±0.20 mm |
| Описание | Толстопленочный ЧИП-резистор 1206 20Ом ±5% 0.25Вт -55°С...+155°С |
| Ток, А | 2 |
| Артикул | RCT0620RJLF |
| Размер корпуса | 1206 |
| Ном. мощность | 1/4W |
| Паяемость | Over 95% of termination must be covered with solder |
| Соотв. RoHS | Да |
| Прочность на изгиб | ΔR ≤ ±(1% + 0.05Ω) for J tolerance, no mechanical damage, bend 3mm |
| Температурный цикл | ΔR ≤ ±(1% + 0.05Ω) для допуска J, без механических повреждений |
| Нагрузочный ресурс при влажности | ΔR ≤ ±(3% + 0.05Ω) для допуска J |
| Кратковременная перегрузка | ΔR ≤ ±(2% + 0.05Ω) для допуска J |
| Макс. перенапр. | 400V |
| Примечание | чип 1206 20 5% |
| Сопр. изоляции | Over 1000MΩ |
| Темп. коэф. | ±100ppm/°C (10Ω~1MΩ) |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Термостойкость пайки | ΔR ≤ ±(1% + 0.05Ω) для допуска J, без механических повреждений |
| Диап. раб. темп. | -55~+155°C |
| Описание (англ.) | Res Thick Film 1206 20 Ohm 5% 0.25W(1/4W) ±100ppm/C Epoxy Pad SMD T/R |
