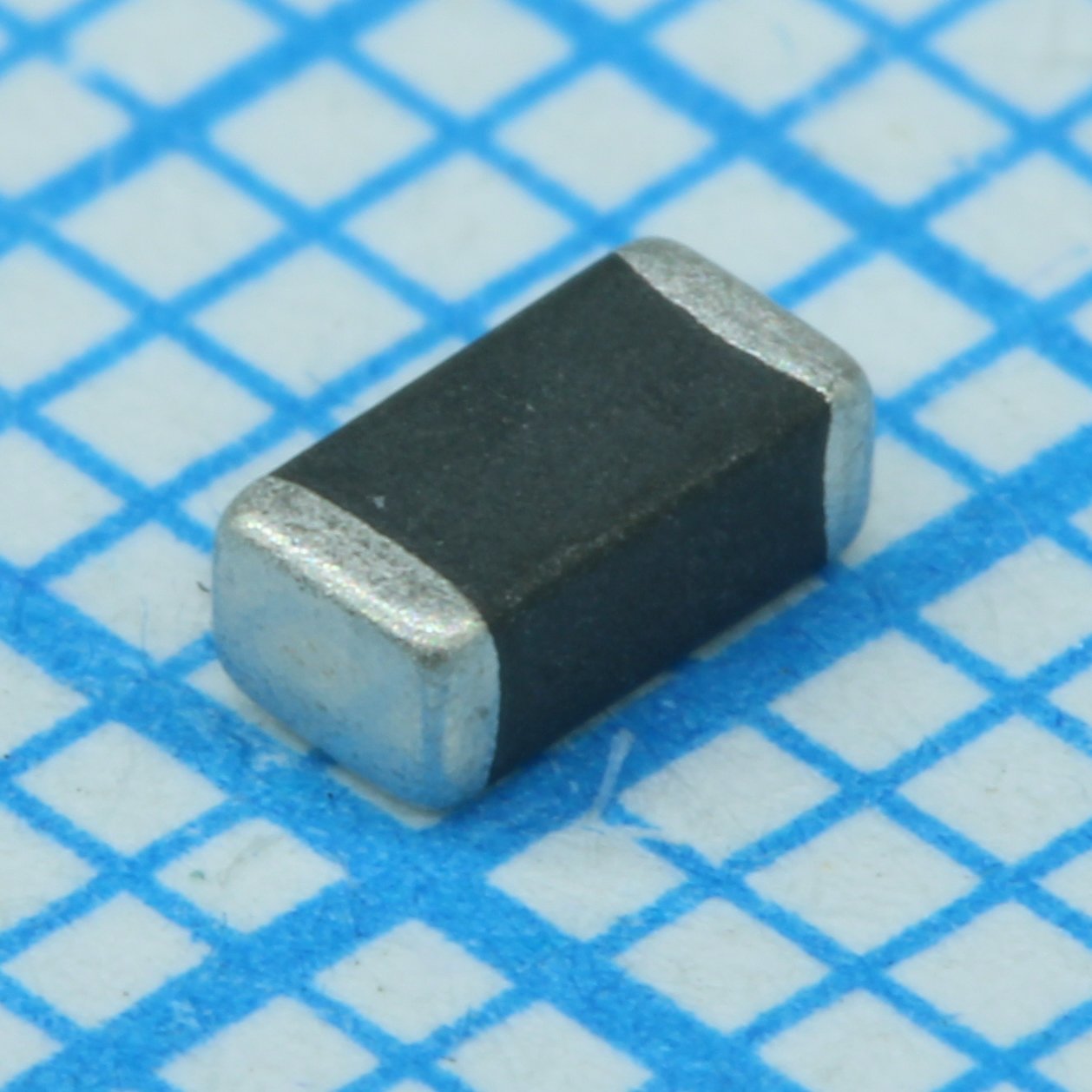

Толстопленочный ЧИП-резистор 1206 16Ом ±5% 0.25Вт -55°С...+155°С
У поставщика
ПроизводительHK Resistor
КатегорияРезисторы постоянные SMD 1206
У поставщиков
75 000 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт0,33 ₽
Сумма660,00 ₽
+ доплата 490,00 ₽
В наличии75 000 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 000 штюрлицам и ИП
от 3 100 — 0,29 ₽ (−12%)
Заказ со склада «Склад 13» с этой позицией — 660,00 ₽. До заказа без доплаты не хватает 16 640,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 000 шт · Склад 13 · 660,00 ₽
Описание
Толстопленочный чип-резистор от HK Resistor в корпусе 1206. Сопротивление 16 Ом с допуском 5%, мощность 0.25 Вт, рабочая температура от -55 до +155°C. Подходит для поверхностного монтажа в промышленной автоматике и бытовой электронике.
Технические характеристики
| Сопротивление | 16Ω |
| Допуск | 5 % |
| Корпус | 1206 |
| Монтаж | SMD |
| Рабочая температура | -55°C ~ 155°C |
| ТКС | ±200ppm/°C |
| RoHS | Да |
| Тип | RCT |
| Серия | RCT |
| Маркировка | 3-digit code for ±5% |
| Макс. рабочее напряжение постоянного тока | 200V |
| Без свинца | Да |
| Срок службы под нагрузкой | J: ΔR ≤ ±(3% + 0.05Ω) |
| Код размера | 06 |
| Размеры | C: 0.45 ±0.20 mm; D: 0.40 ±0.20 mm; Индуктивность: 3.10 ±0.10 mm; T: 0.55 ±0.10 mm; Мощность: 1.60 ±0.10 mm |
| Ток, А | 2 |
| Артикул | RCT0616RJLF |
| Производитель | Hong Kong Resistors Manufactory |
| Ном. мощность | 1/4W |
| Название продукта | Chip Resistor - General Purpose (RoHS) |
| Паяемость | Over 95% of termination must be covered with solder |
| Tcr condition | 0603 or above: 1Ω~10Ω; >1MΩ |
| Сертификаты | ISO 9001:2015, OHSAS 18001:2007, ISO 14001:2015 |
| Прочность на изгиб | J: ΔR ≤ ±(1% + 0.05Ω) |
| Методы пайки | пайка волной, Пайка оплавлением |
| Температурный цикл | J: ΔR ≤ ±(1% + 0.05Ω) |
| Нагрузочный ресурс при влажности | J: ΔR ≤ ±(3% + 0.05Ω) |
| Кратковременная перегрузка | J: ΔR ≤ ±(2% + 0.05Ω) |
| Макс. перенапр. | 400V |
| Примечание | чип 1206 16 5% |
| Сопр. изоляции | >1000MΩ |
| Условия номинальной мощности | at 70°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Экологическое соответствие | SONY SS-00259, no 10 harmful materials |
| Термостойкость пайки | J: ΔR ≤ ±(1% + 0.05Ω) |
| Стандартный диапазон сопротивления | ±1% (E-96): 1Ω~10MΩ; ±5% (E-24): 1Ω~22MΩ |
| Bending strength condition | 3mm for 1206 |
| Диап. раб. темп. | -55°C to +155°C |
| Описание (англ.) | Res Thick Film 1206 16 Ohm 5% 0.25W(1/4W) ±100ppm/C Epoxy Pad SMD T/R |
