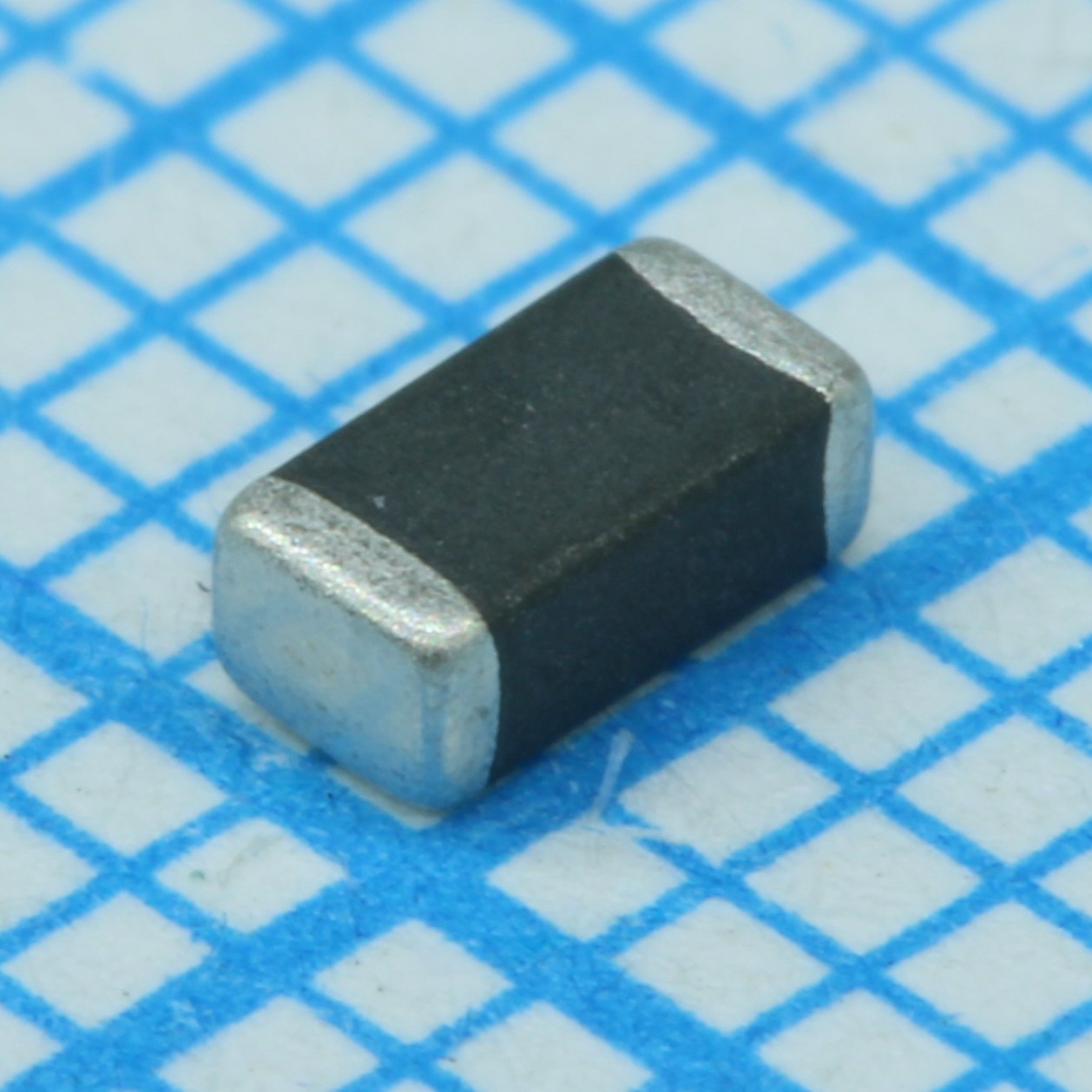

Толстопленочный ЧИП-резистор 1206 10кОм ±1% 0.25Вт -55°С...+155°С
У поставщика
ПроизводительHK Resistor
КатегорияРезисторы
У поставщиков
300 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:300 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,58 |
| от 1 200 | 0,46 |
| от 2 300 | 0,37 |
| от 5 000 | 0,32 |
| от 10 000 | 0,31 |
Описание
Толстопленочный чип-резистор от HK Resistor в корпусе 1206. Сопротивление 10 кОм с точностью ±1% и мощностью 0,25 Вт. Работает в широком диапазоне температур от -55 до +155 °C. Подходит для поверхностного монтажа в промышленной автоматике и бытовой электронике.
Технические характеристики
| RoHS | Да |
| Тип | Chip Resistor - General Purpose |
| Серия | RCT |
| Маркировка | 4-digit code for ±1% on 1206 |
| Корпус | 1206 |
| Монтаж | SMD |
| Стандарт | E-96 series for ±1% |
| Без свинца | Да |
| Код размера | 1206 |
| Допуск | 1 % |
| Размеры | Ширина: 1.60 ±0.10 mm; Длина: 3.10 ±0.10 mm; Толщина: 0.55 ±0.10 mm; Ширина вывода: 0.45 ±0.20 mm; Длина выводов: 0.40 ±0.20 mm |
| Сопротивление | 10kΩ |
| Ном. мощность | 0.25W |
| Кривая снижения мощности | Power derated above 70°C |
| Ном. напряжение | 200V |
| Напряжение перегрузки | 400V |
| Диапазон сопротивлений | 1Ω to 10MΩ |
| Профиль пайки | Reflow soldering: 260±5°C, 5±0.5s or 10±1s; Wave soldering: 270±10°C, 2±0.5s |
| Температурный рейтинг | 70°C |
| Примечание | чип 1206 10.0К 1% |
| Сопр. изоляции | >1000MΩ |
| Темп. коэф. | ±100ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -55°C to +155°C |
| Описание (англ.) | Res Thick Film 1206 10K Ohm 1% 0.25W(1/4W) ±100ppm/C Epoxy Pad SMD T/R |
| Рабочая температура | -55°C ~ 155°C |
