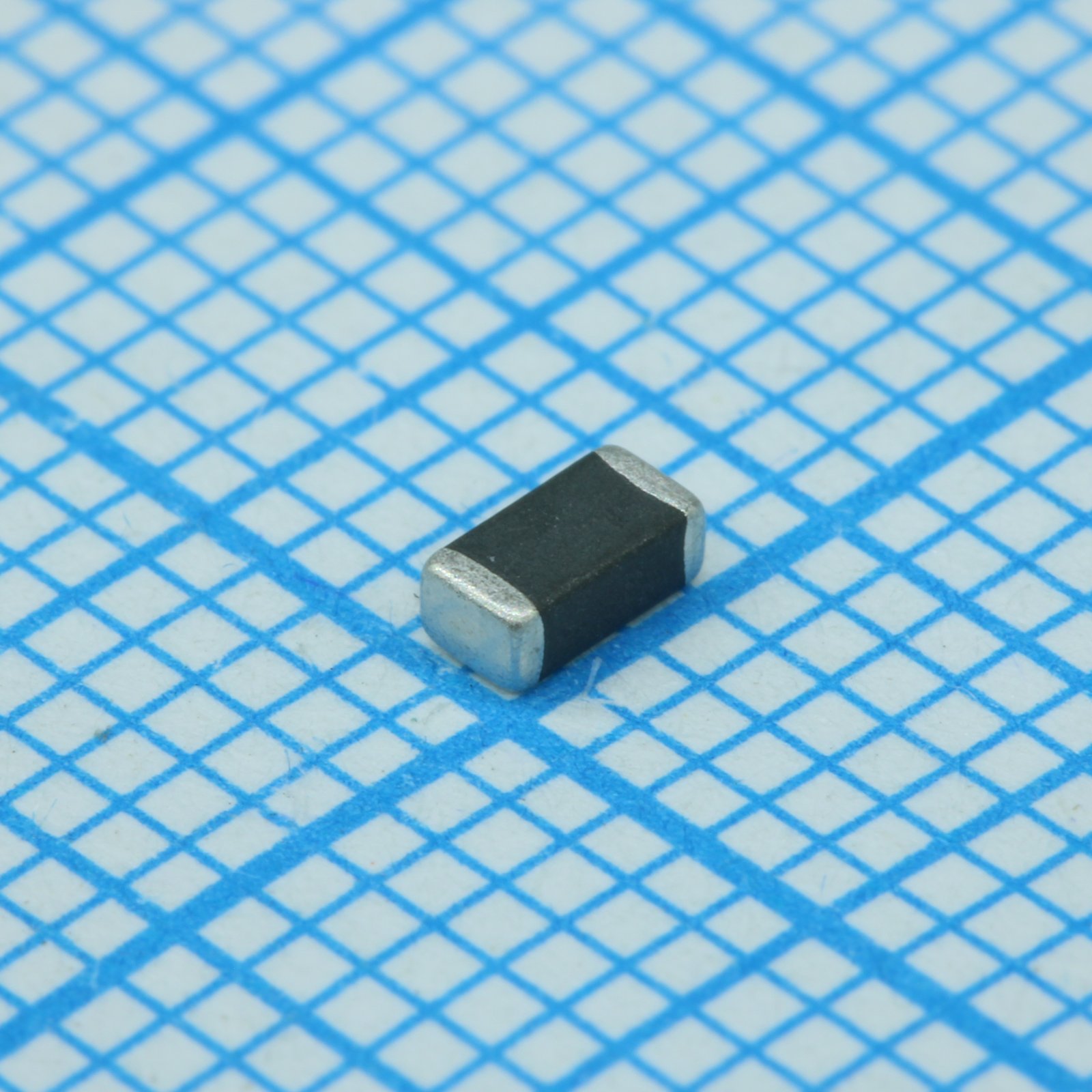

Толстопленочный ЧИП-резистор 0603 22Ом ±1% 0.1Вт -55°С...+155°С
У поставщика
ПроизводительHK Resistor
КатегорияРезисторы постоянные SMD 0603
У поставщиков
272 814 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт0,11 ₽
Сумма550,00 ₽
+ доплата 490,00 ₽
В наличии272 814 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 000 штюрлицам и ИП
от 10 000 — 0,09 ₽ (−18%)
Заказ со склада «Склад 13» с этой позицией — 550,00 ₽. До заказа без доплаты не хватает 16 750,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 000 шт · Склад 13 · 550,00 ₽
Описание
Толстопленочный чип-резистор от HK Resistor в корпусе 0603. Сопротивление 22 Ом с точностью ±1%, мощность 0.1 Вт, рабочая температура от -55 до +155°C. Подходит для поверхностного монтажа в промышленной автоматике и бытовой электронике.
Технические характеристики
| Сопротивление | 22Ω |
| Допуск | 1 % |
| Корпус | 0603 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 50V |
| Рабочая температура | -55°C ~ 155°C |
| RoHS | Да |
| Тип | Chip Resistor - General Purpose (RoHS) |
| Серия | RCT |
| Срок службы под нагрузкой | F: ΔR ≤ ±(1% + 0.05Ω) |
| Код размера | 03 |
| Соответствие | SONY SS-00259 |
| Размеры | C: 0.25 ±0.15 mm; D: 0.30 ±0.15 mm; Ширина: 0.80 ±0.10 mm; Длина: 1.60 ±0.10 mm; Толщина: 0.45 ±0.10 mm |
| Ток, А | 1 |
| Артикул | RCT0322RFLF |
| Ном. мощность | 0.1W |
| Паяемость | Over 95% of termination must be covered with solder |
| Прочность на изгиб | F: ΔR ≤ ±(0.5% + 0.05Ω) |
| Температурный цикл | F: ΔR ≤ ±(0.5% + 0.05Ω) |
| Нагрузочный ресурс при влажности | F: ΔR ≤ ±(1% + 0.05Ω) |
| Номинальная мощность при 70°C | 1/10W |
| Кратковременная перегрузка | F: ΔR ≤ ±(1% + 0.05Ω) |
| Макс. перенапр. | 100V |
| Примечание | чип 0603 22 1% |
| Сопр. изоляции | >1000MΩ |
| Диапазон сопротивления, 1% | 1Ω~10MΩ |
| Диапазон сопротивления, 5% | 1Ω~22MΩ |
| Темп. коэф. | ±100ppm/°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Термостойкость пайки | F: ΔR ≤ ±(0.5% + 0.05Ω) |
| Диап. раб. темп. | -55°C to +155°C |
| Описание (англ.) | Res Thick Film 0603 22 Ohm 1% 0.1W(1/10W) ±100ppm/C Epoxy Pad SMD T/R |
