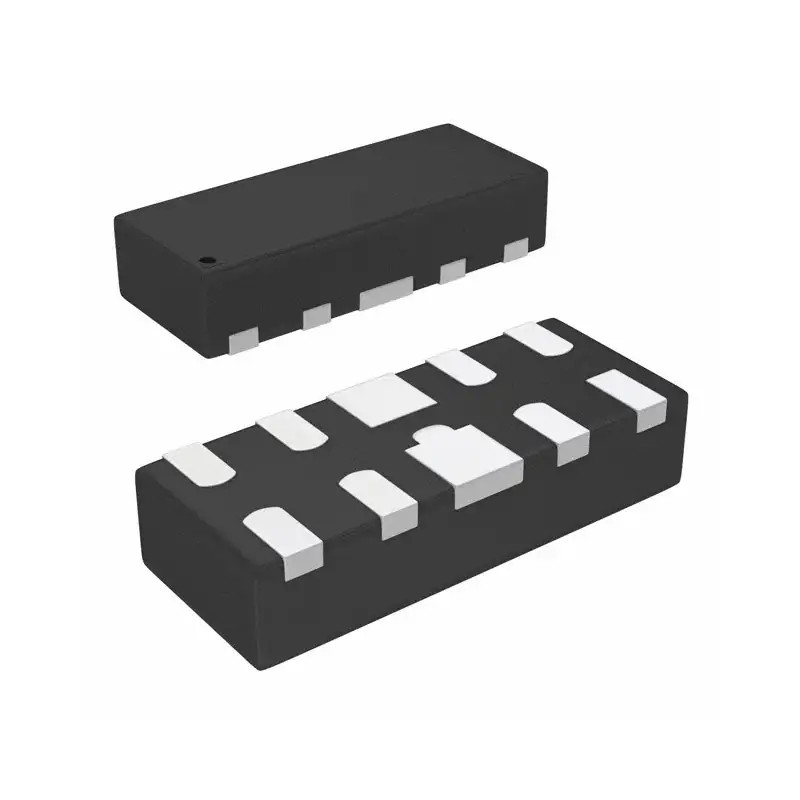

TVS диод (супрессор), 5VWM 15VC
У поставщика
ПроизводительSemtech Corp.
КатегорияУстройства защиты
У поставщиков
578 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:578 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,36 |
| от 183 | 9,97 |
| от 366 | 8,81 |
| от 732 | 7,92 |
| от 1 463 | 7,29 |
Описание
TVS-диод (супрессор) от Semtech Corp. Защищает четыре линии, отличается сверхнизкой ёмкостью. Рабочее напряжение — 5 В, напряжение ограничения — 15 В, корпус SLP2510P8. Применяется в высокоскоростных интерфейсах портативной электроники.
Технические характеристики
| Тип | TVS Diode Array (RailClamp) |
| ЭСР воздух | ±17kV |
| Маркировка | Marking Code |
| Корпус | SLP2510P8 |
| Тип монтажа | SMD |
| Упаковка | Tape and Reel, 3000 per reel (7 inch) |
| Кол-во выводов | 10 |
| Шаг выводов | 0.5mm |
| Eft current | 40A (5/50ns) |
| ЭСР контакт | ±12kV |
| Покрытие выводов | NiPdAu |
| Без галогенов | Да |
| Корпус | SLP2510P8 |
| Соотв. RoHS | Да |
| Ток утечки | 1μA at 5V |
| Кол-во линий | 4 |
| Напряжение фиксации | 15V (at 1A, 8/20μs) |
| Импульсная мощность макс. | 150W (8/20μs) |
| Напряжение пробоя | 6V (min at 1mA) |
| Capacitance io io | 0.30pF typical, 0.4pF max |
| Lightning current | 5A (8/20μs) |
| Capacitance io gnd | 0.8pF |
| Размеры упаковки | 2.5 x 1.0 x 0.58mm |
| Импульсный ток макс. | 5A (8/20μs) |
| Insertion loss io io | 1.8GHz: -0.062dB; 2.5GHz: -0.1087dB; 900MHz: -0.076dB |
| Insertion loss io gnd | 1.8GHz: -0.0336dB; 2.5GHz: -0.126dB; 900MHz: -0.086dB |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Обратное напряжение | 5V |
| Диап. темп. хр. | -55 to +150°C |
| Диап. раб. темп. | -55 to +125°C |
| Описание (англ.) | RailClamp® 4 Line, Ultra Low Cap TVS Array |
