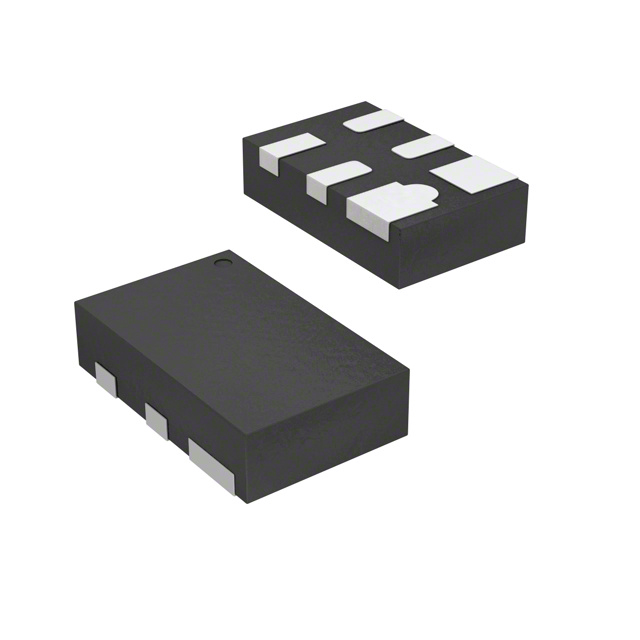

TVS диод (супрессор), 5VWM 15VC
У поставщика
ПроизводительSemtech Corp.
КатегорияСупрессоры
У поставщиков
3 801 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт21,40 ₽
Сумма1 070,00 ₽
+ доплата 490,00 ₽
В наличии3 801 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 85 — 19,32 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 1 070,00 ₽. До заказа без доплаты не хватает 16 230,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 1 070,00 ₽
Описание
TVS диод-супрессор от Semtech Corp. Защищает линии от перенапряжения до 15 В, имеет сверхнизкую ёмкость 0,3 пФ и работает в диапазоне температур от -55°C до 125°C. Выполнен в компактном корпусе SLP1610P4. Применяется в высокоскоростных интерфейсах портативной электроники и телекоммуникационного оборудования.
Технические характеристики
| Тип | TVS Diode Array (Suppressor) |
| Корпус | SLP1610P4 |
| Тип монтажа | SMD |
| Шаг выводов | 0.5mm |
| Описание | Ultra low capacitance TVS array for ESD protection, 2-line |
| Покрытие выводов | NiPdAu |
| Артикул | RCLAMP0522P.TCT |
| Применение | HDMI, DVI, DisplayPort, MDDI, PCI Express, eSATA |
| Eft capability | 40A at 5/50ns per IEC 61000-4-4 |
| ЭСР по воздуху | ±17kV per IEC 61000-4-2 |
| Соотв. RoHS | Да |
| Диап. частот | >3GHz |
| Ток утечки | 1uA max at Vrwm=5V, T=25C |
| Напряжение фиксации | 15V max at Ipp=1A, tp=8/20us |
| Импульсная мощность макс. | 150W at tp=8/20us |
| Напряжение пробоя | 6V min at It=1mA |
| Количество выводов корпуса | 6 |
| ESD контактный разряд | ±12kV per IEC 61000-4-2 |
| Размеры упаковки | 1.6 x 1.0 x 0.58mm |
| Импульсный ток макс. | 5A at tp=8/20us |
| Capacitance io to io | 0.3pF typical, 0.4pF max at Vr=0V, f=1MHz |
| Lightning capability | 5A at 8/20us per IEC 61000-4-5 |
| Insertion loss io to io | -0.076dB at 900MHz, -0.062dB at 1.8GHz, -0.109dB at 2.5GHz |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Capacitance io to ground | 0.8pF max at Vr=0V, f=1MHz |
| Insertion loss io to gnd | -0.086dB at 900MHz, -0.034dB at 1.8GHz, -0.126dB at 2.5GHz |
| Обратное напряжение | 5V |
| Number of protected lines | 2 |
| Диап. темп. хр. | -55 to +150C |
| Диап. раб. темп. | -55 to +125C |
| Описание (англ.) | 15 V 0.3 pF SMT Ultra-Low Capacitance TVS Diode Array - SLP-1610P4 |
| Рабочая температура | -55°C ~ 125°C (TJ) |
| Количество контактов | 2 |
| Рабочее напряжение, В | 5 |
