Диод защитный от перенапряжения - TVS (супрессор) 5В включение 17.5В ограничение 6SLP
У поставщика
ПроизводительSemtech Corp.
КатегорияСупрессоры
У поставщиков
1 077 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт24,94 ₽
Сумма748,20 ₽
+ доплата 490,00 ₽
В наличии1 077 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 54 — 23,69 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 748,20 ₽. До заказа без доплаты не хватает 16 551,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 748,20 ₽
Описание

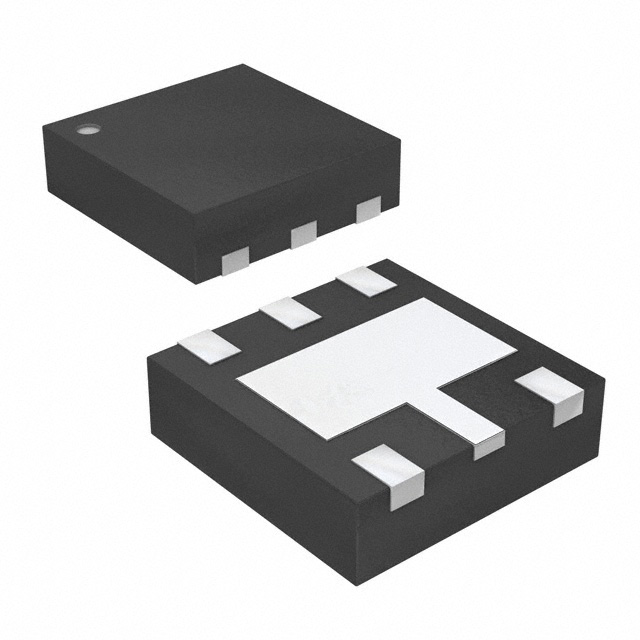

Защитный TVS-диод (супрессор) от Semtech Corp. предназначен для подавления электростатических разрядов. Работает при напряжении включения 5 В и ограничивает импульсы до 17,5 В, выпускается в компактном корпусе SLP2020P6 (2x2 мм). Подходит для защиты портов ввода-вывода в портативной и промышленной электронике.
Технические характеристики
| Тип | TVS Diode Array |
| Корпус | SLP2020P6 |
| Тип монтажа | SMD |
| Компонент | RClamp0504N.TCT |
| Упаковка | лента и катушка |
| Размеры | 2.0 x 2.0 x 0.60 mm |
| Устойчивость к EFT | 40A (5/50ns) |
| Шаг выводов | 0.65mm |
| Технология | solid-state silicon-avalanche |
| Описание | Low Capacitance TVS Diode Array (RailClamp) |
| Покрытие выводов | NiPdAu |
| Применение | USB 2.0 Power and Data Line Protection, Video Graphics Cards, Monitors and Flat Panel Displays, Digital Video Interface (DVI), 10/100/1000 Ethernet, Notebook Computers |
| Выводы корпуса | 6 |
| ЭСР по воздуху | ±15kV (IEC 61000-4-2) |
| Соотв. RoHS | RoHS/WEEE Compliant |
| Прямое напряжение | 1.2V max at 15mA |
| Напряжение фиксации | 12.5V at 1A, 17.5V at 5A (8/20µs) |
| Lightning rating | 12A (8/20µs) |
| Импульсная мощность макс. | 300W (8/20µs) |
| ESD контактный разряд | ±8kV (IEC 61000-4-2) |
| Импульсный ток макс. | 12A (8/20µs) |
| Frequency performance | 1GHz |
| Обратный ток утечки | 5µA max at 5V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Обратное напряжение | 5V |
| Number of protected lines | 4 I/O lines |
| Обратное пробивное напряжение | 6V min at 1mA |
| Диап. темп. хр. | -55°C to +150°C |
| Диап. раб. темп. | -55°C to +125°C |
| Описание (англ.) | ESD Suppressor Diode Diode Array Uni-Dir 5V 17.5Vc 6-Pin SLP EP T/R |
| Junction capacitance between ios | 1.5pF typical |
| Junction capacitance line to ground | 3pF typical, 5pF max |
| Рабочая температура | -55°C ~ 125°C (TJ) |
| Количество контактов | 4 |
