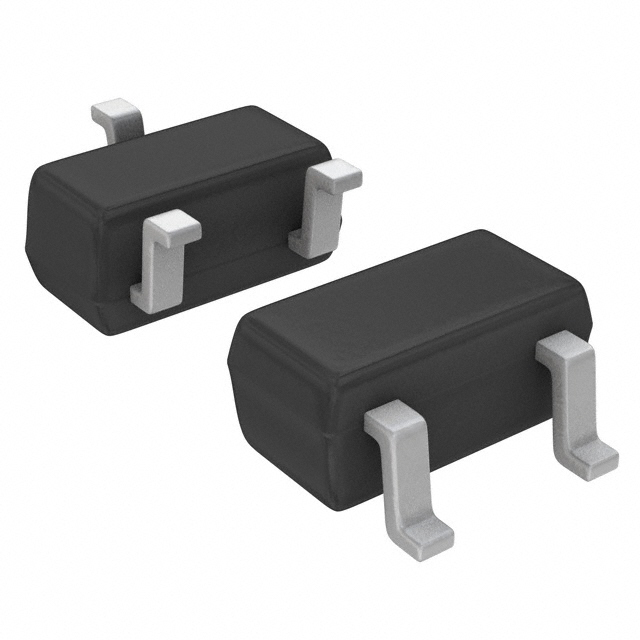

Диод защитный от перенапряжения - TVS (супрессор) 5В включение 25В ограничение SC75
У поставщика
ПроизводительSemtech Corp.
КатегорияСупрессоры
У поставщиков
2 520 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт35,44 ₽
Сумма708,80 ₽
+ доплата 490,00 ₽
В наличии2 520 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 55 — 32,35 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 708,80 ₽. До заказа без доплаты не хватает 16 591,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 708,80 ₽
Описание
Защитный TVS-диод (супрессор) от Semtech Corp. Предназначен для защиты от перенапряжений, работает при напряжении включения 5 В и ограничивает импульсы до 25 В. Выполнен в миниатюрном корпусе SOT-523 (SC-75) и обладает сверхнизкой ёмкостью 0,5 пФ. Подходит для защиты высокоскоростных интерфейсов в портативной и промышленной электронике.
Технические характеристики
| EFT | 40A (5/50ns) |
| Серия | RailClamp |
| ЭСР воздух | 15kV |
| Маркировка | P5 |
| Корпус | SC-75 (SOT-523) |
| Тип монтажа | SMD |
| Упаковка | Tape and Reel per EIA 481 |
| Кол-во выводов | 3 |
| Размеры | 1.60mm x 1.60mm x 0.75mm |
| Технология | Solid-state silicon-avalanche |
| Описание | Ultra-Low Capacitance TVS for ESD and CDE Protection |
| ЭСР контакт | 8kV |
| Покрытие выводов | Matte Tin |
| Артикул | RCLAMP0502B.TCT |
| Соотв. RoHS | Да |
| Соответствие WEEE | Да |
| Диап. частот | >3GHz |
| Protected lines | 1 bidirectional or 2 unidirectional |
| Импульсная мощность макс. | 125W |
| Импульсный ток макс. | 5A |
| Класс горючести | UL 94V-0 |
| Темп. хранения | -55°C to +150°C |
| Раб. температура | -55°C to +125°C |
| Обратный ток утечки | 1µA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Обратное напряжение | 5V |
| Обратное пробивное напряжение | 6V |
| Тип. ёмкость перехода | 0.50pF |
| Описание (англ.) | 25 V 0.5 pF Uni-Directional Ultra-Low Capacitance TVS Diode Array |
| Clamping voltage pin1 pin2 1a | 15V |
| Clamping voltage pin1 pin2 5a | 25V |
| Clamping voltage pin1 pin3 5a | 22V |
| Junction capacitance pin1 pin2 | 0.9pF |
| Junction capacitance pin1 pin3 | 1.2pF |
| Insertion loss 1 8ghz pin1 pin2 | 0.07870dB |
| Insertion loss 1 8ghz pin1 pin3 | 0.02010dB |
| Insertion loss 2 5ghz pin1 pin2 | 0.28040dB |
| Insertion loss 2 5ghz pin1 pin3 | -0.08180dB |
| Insertion loss 900mhz pin1 pin2 | 0.03430dB |
| Insertion loss 900mhz pin1 pin3 | 0.00460dB |
| Рабочая температура | -55°C ~ 125°C (TJ) |
| Количество контактов | 2 |
| Рабочее напряжение, В | 5 |
