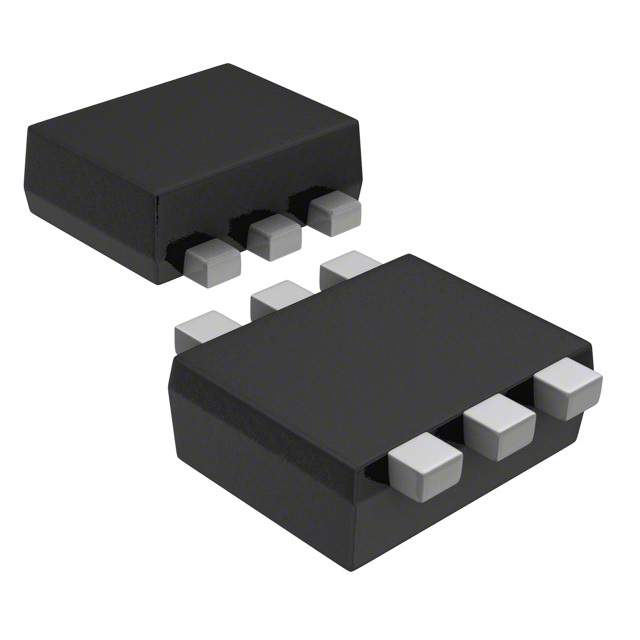

Диод защитный от перенапряжения - TVS (супрессор) 5В включение 18В ограничение SC89-6
У поставщика
ПроизводительSemtech Corp.
КатегорияУстройства защиты
У поставщиков
2 154 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 154 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,41 |
| от 56 | 35,96 |
| от 112 | 33,13 |
| от 224 | 31,00 |
| от 447 | 29,41 |
Описание
Защитный TVS-супрессор от Semtech Corp. на напряжение включения 5 В и ограничения до 18 В. Выполнен в компактном корпусе SC89-6 (SOT-563) с низкой ёмкостью 0,9 пФ. Подходит для защиты высокоскоростных интерфейсов в промышленной автоматике и портативной электронике.
Технические характеристики
| Eft rating | 40A (5/50ns) |
| Покрытие выводов | matte tin |
| Корпус | SOT563 |
| Тип монтажа | SMD |
| Esd rating air | ±15kV |
| Соотв. RoHS | Да |
| Ток утечки | 1μA at 5V |
| Low capacitance | Да |
| Импульсная мощность макс. | 50W (8/20μs) |
| Напряжение пробоя | 6V at 1mA |
| Capacitance io io | 0.3pF typical, 0.7pF max |
| Capacitance io gnd | 0.9pF typical |
| Esd rating contact | ±8kV |
| Размеры упаковки | 1.6 x 1.6 x 0.6mm |
| Импульсный ток макс. | 3A (8/20μs) |
| Flow through design | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Ultra small package area | less than 2.9mm² |
| Clamping voltage io io 3a | 18V at 3A |
| Number of protected lines | 2 I/O + power |
| Reverse stand off voltage | 5V |
| Диап. темп. хр. | -55 to +150°C |
| Clamping voltage io gnd 1a | 14V at 1A |
| Clamping voltage io gnd 3a | 16V at 3A |
| Диап. раб. темп. | -55 to +125°C |
| Описание (англ.) | 18 V 0.9 pF SMT RailClampВ® Low Capacitance TVS Array - SOT-563 |
| Рабочая температура | -55°C ~ 125°C (TJ) |
| Количество контактов | 2 |
| Рабочее напряжение, В | 5 |
