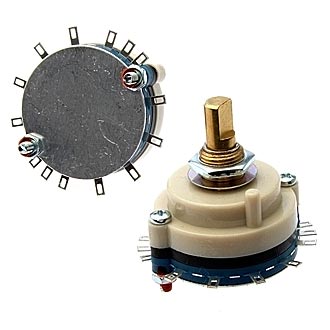

КОММУТАЦИЯ Галетный переключатель RUICHI RCL371-1-1-12, 12 положений, угол поворота 30°, 0.5 А, 30 В, 25 мОм, длина вала 9 мм
У поставщика
ПроизводительRUICHI
КатегорияГалетные переключатели
У поставщиков
1 502 шт.
Норм. уп.: 2
Цены поставщиков
Склад 15
В наличии:1 094 шт
Срок поставки: до 10 дн.
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 | 268,01 |
Склад 39
В наличии:388 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 412,59 |
| от 10 | 396,16 |
| от 17 | 387,31 |
| от 28 | 380,17 |
| от 48 | 373,33 |
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 344,84 |
| от 12 | 327,14 |
| от 24 | 313,10 |
| от 60 | 300,75 |
| от 120 | 292,40 |
Описание
Галетный переключатель RUICHI серии RCL371-1-1-12 предназначен для коммутации электрических цепей. Модель рассчитана на 12 фиксированных положений с шагом поворота 30°, что обеспечивает точное переключение режимов. Коммутатор отличается низким сопротивлением контактов и компактной длиной вала, подходит для применения в измерительной и радиоэлектронной аппаратуре.
Технические характеристики
| Глубина | 32.6mm |
| Серия | RCL371 |
| Резьба | M9X0.75 |
| Тип | Rotary Switch |
| Тип монтажа | панельный монтаж |
| Секции | 1 |
| Позиции | 12 |
| Shaft type | F |
| Артикул | RCL371-1-1-12 |
| Тип переключателя | галетный (wafer) |
| Вес брутто | 30.83g |
| Длина вала | 8mm |
| Монтаж | Through Hole |
| Диаметр корпуса | 29mm |
| Тип компонента | rotary wafer switch |
| Rotation angle | 30° |
| Shaft diameter | 6mm |
| Номинальный ток | 0.5A |
| Номинальное напряжение | 30V DC |
| Эл. прочность | 500V (50Hz, 1min) |
| Transport packaging | 42.2*25.4*30mm / 240pcs |
| Contact groups poles | 1 |
| Макс. сопротивление контакта | 25mΩ |
| Диаметр монтажного отверстия | 9mm |
| Напряжение теста изоляции | 500V DC |
| Мин. сопротивление изоляции | 100MΩ |
| Диап. раб. темп. | -20...+70°C |
| Кол-во контактов | 12 positions |
| Electrical switching cycles min | 10000 |
