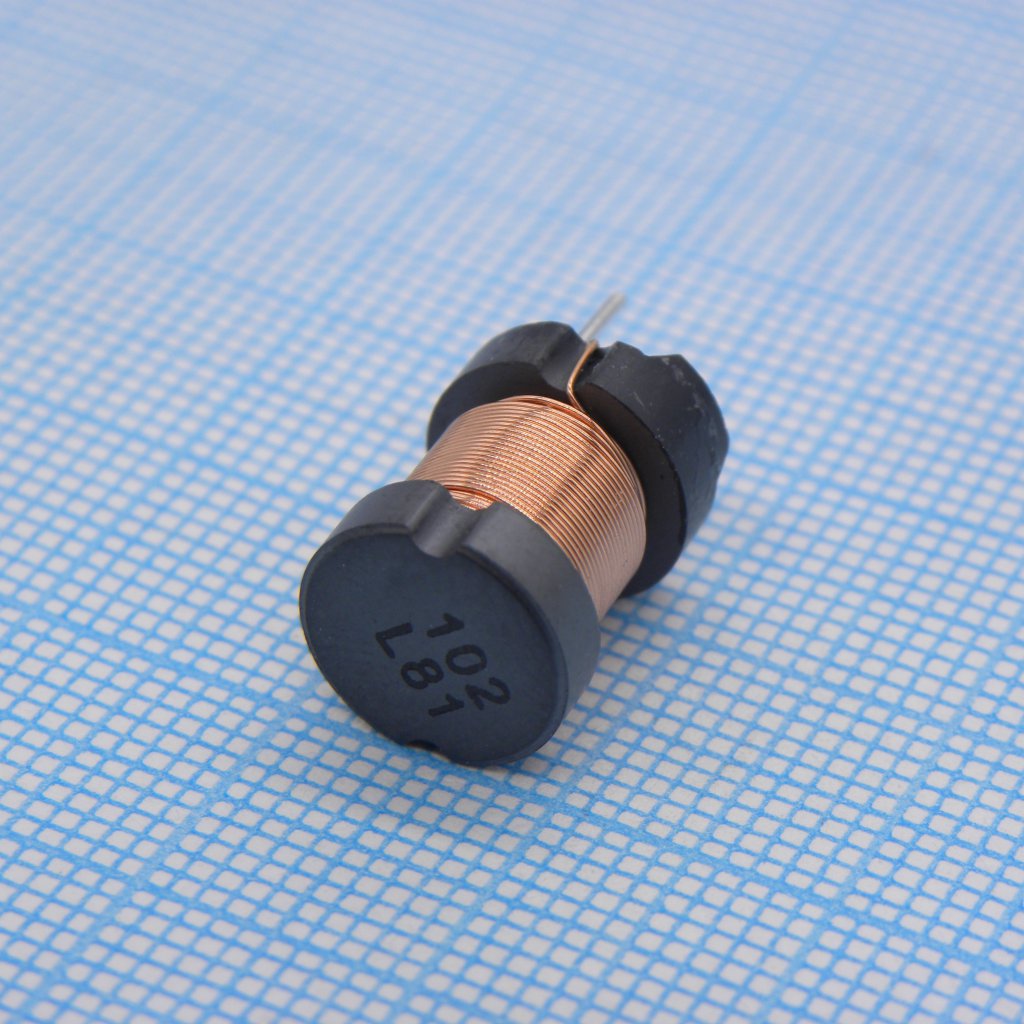

Дроссель выводной RCH114NP-102KB
У поставщика
У поставщиков
10 шт.
Норм. уп.: 100
Описание
Дроссель выводной RCH114NP-102KB от Sumida — компонент для фильтрации и подавления помех в цепях питания. Индуктивность 1 мГн, рассчитан на работу в компактных устройствах. Применяется в источниках питания, преобразователях напряжения и промышленной автоматике.
Технические характеристики
| Тип | Дроссель |
| Серия | RCH114 |
| Индуктивность | 1.0 mH ±10% |
| Допуск | 10 % |
| Корпус/типоразмер | 10.5×14.4 |
| Ширина | 10.5mm |
| Высота | 14.4mm |
| Длина | 10.5mm |
| Вес | 4.1g |
| Макс. DCR | 1.6 Ω |
| Тип. сопротивление постоянному току | 1.3 Ω |
| Тип монтажа | Выводной |
| Экранирование | Magnetically unshielded |
| Размеры | 10.5×10.5×14.4mm Max |
| Описание | PIN Power Inductor |
| Артикул | RCH114NP-102KB |
| Применение | Printers, LCD TV, DVD, Copy Machine, Main board of compounding machines etc. as DC-DC Converter inductors |
| Ном. ток | 0.52 A |
| Соответствие RoHS | Да |
| Нагрев | 40°C max |
| Конструкция сердечника | Ferrite drum core |
| Dcr measurement temp | 20°C |
| Допуск индуктивности | ±10% |
| Частота измерения индуктивности | 1.0 kHz |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C |
| Условия тока насыщения | DC current at which inductance decreases 90% of initial value or Δt=40°C, whichever is lower (Ta=20°C) |
