Дроссель выводной RCH114NP-101KB
У поставщика
У поставщиков
6 366 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт39,38 ₽
Сумма590,70 ₽
В наличии5 567 шт
от 15 штюрлицам и ИП
от 96 — 35,67 ₽ (−9%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии799 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
продаётся от 20 штпри 20 — 45,62 ₽
15 шт · Склад 39 · 590,70 ₽
Описание

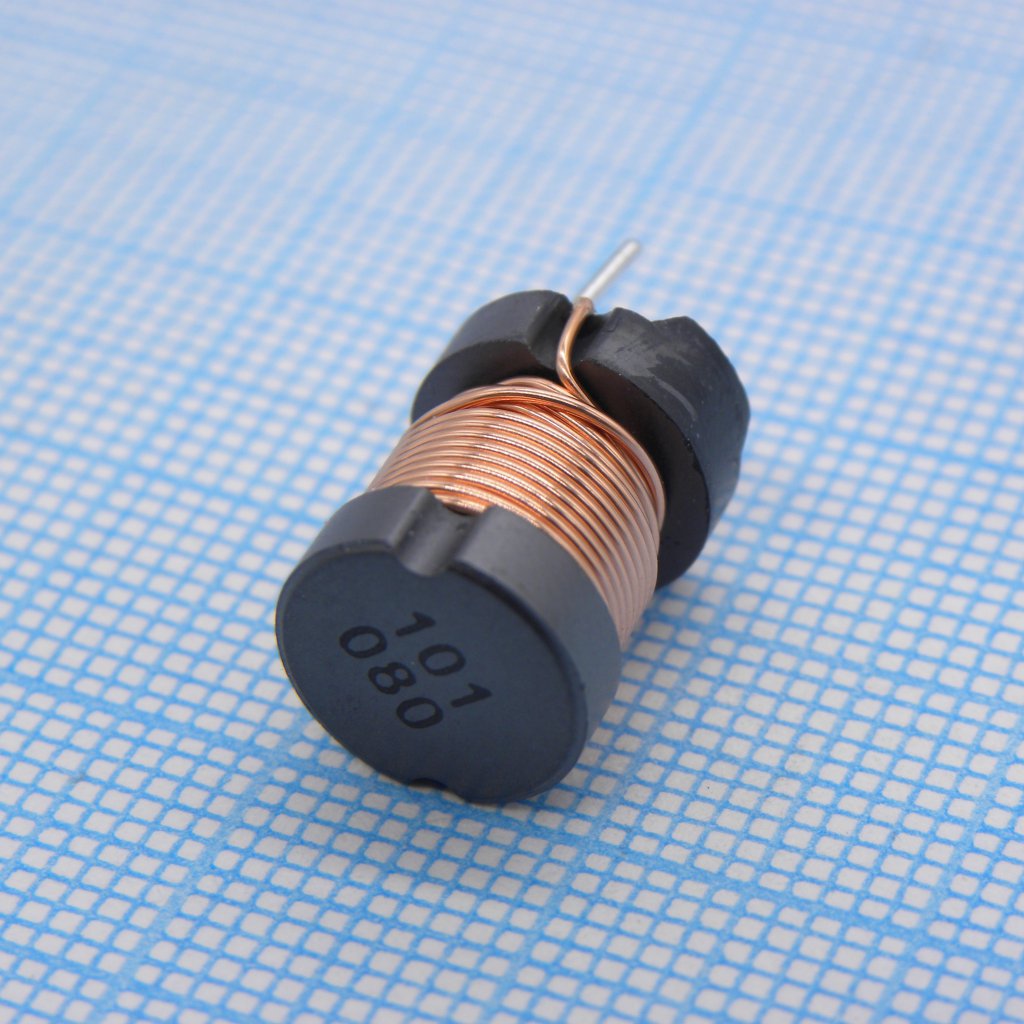

Выводной дроссель RCH114NP-101KB от Sumida. Индуктивность 100 мкГн, рассчитан на работу в цепях с высокими токами. Компонент в стандартном выводном корпусе для монтажа в отверстия. Применяется в импульсных источниках питания и фильтрах помех.
Технические характеристики
| Тип | силовой индуктор |
| Серия | RCH114 |
| Индуктивность | 100μH |
| Допуск | 10 % |
| Сопротивление постоянному току (DCR) | 0,143 Ом |
| Корпус/типоразмер | 10.5×14.4 |
| Магнитное экранирование | нет |
| Тестовая частота | 1kHz |
| RoHS | Да |
| Вес | 4.1g ref |
| Тип монтажа | Выводной |
| Тип сердечника | Ferrite drum |
| Экранирование | Unshielded |
| Размеры | 10.5mm x 10.5mm x 14.4mm max |
| Артикул | RCH114NP-101KB |
| Применение | Printers, LCD TV, DVD, Copy Machine, Main board of compounding machines etc. as DC-DC converter inductors |
| Расстояние между выводами | 5.0±1.0mm |
| Диаметр корпуса | φ10.0±0.5mm |
| Диаметр вывода | φ0.5mm |
| Ном. ток | 1.7A |
| Сопротивление DC макс. | 143mΩ |
| Тип. сопротивление DC | 110mΩ |
| Допуск индуктивности | ±10% |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -40°C to +100°C |
