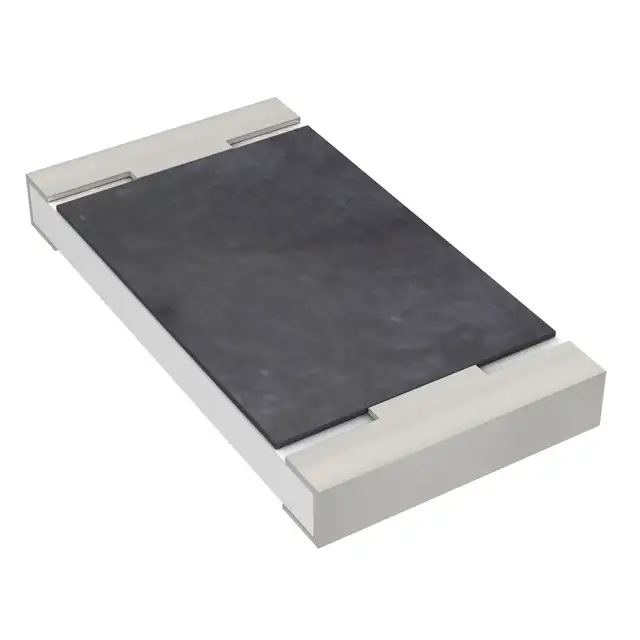

Толстопленочный ЧИП-резистор 2010 62кОм ±5% 0.75Вт -55°С...+155°С
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные SMD 2010
У поставщиков
63 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:63 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 126 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 63 | 0,47 |
| от 800 | 0,40 |
| от 900 | 0,35 |
| от 1 700 | 0,32 |
| от 4 000 | 0,30 |
Описание
Толстопленочный чип-резистор Yageo серии RC в типоразмере 2010. Имеет сопротивление 62 кОм с допуском ±5% и мощностью рассеивания 0,75 Вт. Предназначен для поверхностного монтажа, отличается широким рабочим диапазоном температур от -55°С до +155°С. Применяется в цепях общего назначения, где требуется стабильность параметров и компактность.
Технические характеристики
| Сопротивление | 62kΩ |
| Корпус | 2010 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 200V |
| Рабочая температура | -55°C ~ 155°C |
| Ширина | 2.50 ±0.15 mm |
| Высота | 0.55 ±0.10 mm |
| Длина | 5.00 ±0.10 mm |
| Серия | RC2010 |
| Маркировка | 4 digits (E-24 and E-96 series) |
| Life test | ±(3%+0.05Ω) for 5% tol. at 70±2°C for 1000 hours |
| Конструкция | Thick film process, high-grade ceramic body |
| Ном. мощность | 0.75W |
| Стиль упаковки | Embossed taping reel (K) |
| Паяемость | ≥95% covered |
| Термоудар | ±(1.0%+0.05Ω) for 5% tol. |
| Тип компонента | General Purpose Chip Resistor |
| Reel dimension | 7" (178 mm) |
| Прочность на изгиб | ±(1.0%+0.05Ω) for 5% tol. |
| Кол-во на катушке | 4000 units |
| Влагостойкость | ±(2.0%+0.05Ω) for 5% tol. |
| Кратковременная перегрузка | ±(2.0%+0.05Ω) for 5% tol. |
| Ном. ток перемычки | 2.0A |
| Допуск сопротивления | ±5% |
| Материал выводов | Lead free terminations (pure Tin) |
| Termination width i1 | 0.45 ±0.15 mm |
| Termination width i2 | 0.50 ±0.20 mm |
| Примечание | чип 2010 62К 5% |
| Humidity steady state | ±(2.0%+0.05Ω) for 5% tol. |
| Сопр. изоляции | ≥10 GΩ |
| Intermittent overload | ±(2.0%+0.05Ω) for 5% tol. |
| Maximum current jumper | 10.0A |
| Темп. коэф. | ±100 ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. напр. перегрузки | 500V |
| Low temperature operation | ±(1.0%+0.05Ω) for 5% tol. |
| Resistance range 1 percent | 1Ω to 10MΩ |
| Resistance range 5 percent | 1Ω to 22MΩ |
| Zero ohm jumper resistance | < 0.05Ω |
| Диап. раб. темп. | -55°C to +155°C |
| Power rating at temperature | 70°C |
| Описание (англ.) | Res Thick Film 2010 62K Ohm 5% 0.75W(3/4W) ±100ppm/C Epoxy Pad SMD T/R |
| Диэлектрическая прочность | 500V |
| Temperature coefficient condition | 10Ω < R ≤ 10MΩ |
