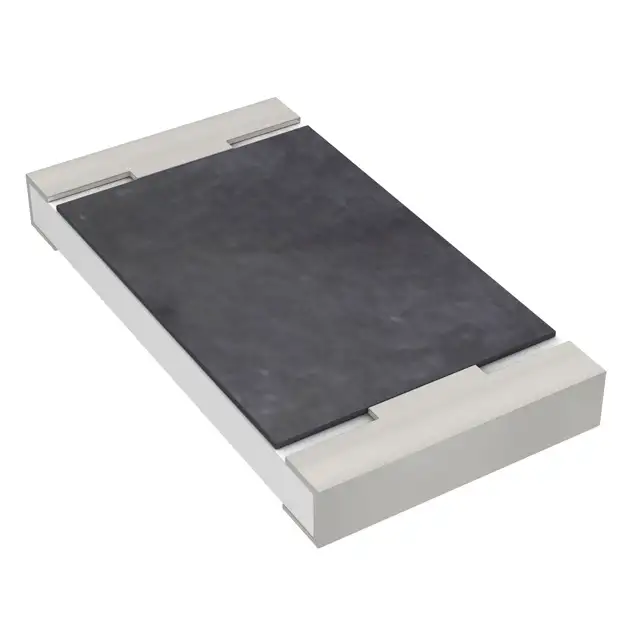

Толстопленочный ЧИП-резистор 2010 160кОм ±5% 0.75Вт -55°С...+155°С
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные SMD 2010
У поставщиков
4 749 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:4 749 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,96 |
| от 400 | 0,82 |
| от 500 | 0,72 |
| от 1 000 | 0,65 |
| от 1 900 | 0,61 |
Описание
Толстопленочный чип-резистор Yageo в корпусе 2010. Сопротивление 160 кОм с допуском ±5%, мощность 0,75 Вт. Работает в диапазоне температур от -55 до +155 °C. Подходит для поверхностного монтажа в промышленной автоматике и блоках питания.
Технические характеристики
| Сопротивление | 160kΩ |
| Допуск | 5 % |
| Корпус | 2010 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 200V |
| Рабочая температура | -55°C ~ 155°C |
| Размер | 2010 |
| Ширина | 2.50mm |
| Высота | 0.55mm |
| Длина | 5.00mm |
| Серия | RC2010 |
| Маркировка | 4 digits |
| Life test | ±(3%+0.05Ω) for 5% tol. |
| Ток, А | 10 |
| Выводы | Lead free (pure Tin) |
| Ном. мощность | 0.75W |
| Стиль упаковки | Embossed taping reel |
| Паяемость | ≥95% covered |
| Термоудар | ±(1.0%+0.05Ω) for 5% tol. |
| Reel dimension | 7 inch (178mm) |
| Noise 1m to 22m | 48dB |
| Прочность на изгиб | ±(1.0%+0.05Ω) for 5% tol. |
| Noise 100k to 1m | 46dB |
| Кол-во на катушке | 4000 units |
| Terminal width i1 | 0.45mm |
| Terminal width i2 | 0.50mm |
| Влагостойкость | ±(2.0%+0.05Ω) for 5% tol. |
| Номинальная мощность при 70°C | 3/4W |
| Кратковременная перегрузка | ±(2.0%+0.05Ω) for 5% tol. |
| Макс. перенапр. | 500V |
| Примечание | чип 2010 160К 5% |
| Humidity steady state | ±(2.0%+0.05Ω) for 5% tol. |
| Сопр. изоляции | ≥10GΩ |
| Intermittent overload | ±(2.0%+0.05Ω) for 5% tol. |
| Resistance range 1pct | 1Ω to 10MΩ |
| Resistance range 5pct | 1Ω to 22MΩ |
| Темп. коэф. | ±100ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Zero ohm jumper resistance | <0.05Ω |
| Диап. раб. темп. | -55°C to +155°C |
| Описание (англ.) | Res Thick Film 2010 160K Ohm 5% 0.75W(3/4W) ±100ppm/C Epoxy Pad SMD T/R |
| Диэлектрическая прочность | 500V |
| Temperature coefficient low high | ±200ppm/°C |
