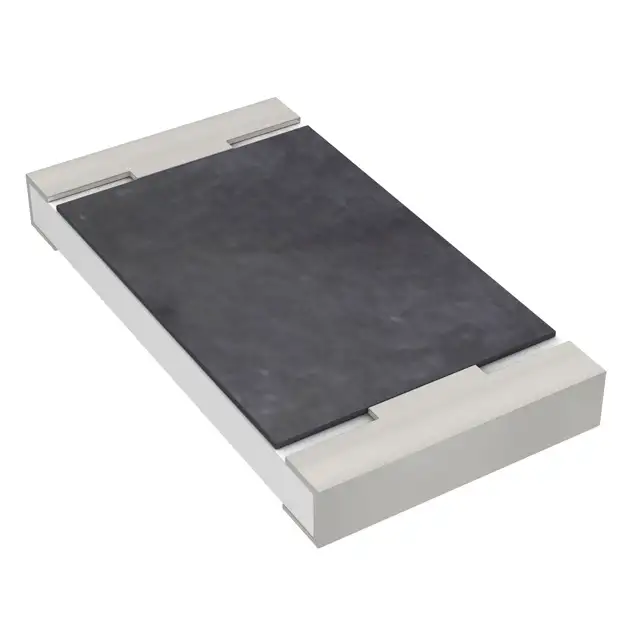

Толстопленочный ЧИП-резистор 2010 13кОм ±5% 0.75Вт -55°С...+155°С
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные SMD 2010
У поставщиков
9 675 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:9 675 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 1400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,73 |
| от 500 | 0,62 |
| от 600 | 0,54 |
| от 1 200 | 0,49 |
| от 2 400 | 0,46 |
Описание
Толстопленочный чип-резистор Yageo серии RC в типоразмере 2010. Компонент имеет номинальное сопротивление 13 кОм с допуском ±5% и рассчитан на мощность рассеивания 0,75 Вт. Предназначен для поверхностного монтажа, отличается широким рабочим диапазоном температур от -55°С до +155°С. Применяется в цепях общего назначения, блоках питания и промышленной электронике.
Технические характеристики
| Сопротивление | 13kΩ |
| Допуск | 5 % |
| Корпус | RC2010 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 200V |
| Рабочая температура | -55°C ~ 155°C |
| Тип | Thick film chip resistor |
| Серия | RC2010 (Pb Free) |
| Частота | — |
| Размеры | L=5.00±0.10mm, W=2.50±0.15mm, H=0.55±0.10mm, I1=0.45±0.15mm, I2=0.50±0.20mm |
| Ёмкость | — |
| Ток, А | 10 |
| Артикул | RC2010JK-0713KL |
| Производитель | Yageo |
| Ном. мощность | 0.75W at 70°C |
| Выводы | Lead free (pure tin) |
| Стиль упаковки | Embossed taping reel |
| Reel dimension | 7 inch (178mm) |
| Кол-во на катушке | 4000 units |
| Темп. диапазон | -55°C to +155°C |
| Макс. перенапр. | 500V |
| Примечание | чип 2010 13К 5% |
| Сопр. изоляции | ≥10GΩ |
| Темп. коэф. | ±100 ppm/°C for 10Ω<R≤10MΩ; ±200 ppm/°C for R≤10Ω or R>10MΩ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Resistance range 1 percent | 1Ω to 10MΩ |
| Resistance range 5 percent | 1Ω to 22MΩ |
| Zero ohm jumper resistance | <0.05Ω |
| Описание (англ.) | Res Thick Film 2010 13K Ohm 5% 0.75W(3/4W) ±100ppm/C Pad SMD T/R |
| Rated current jumper criteria | 2A |
| Диэлектрическая прочность | 500V |
