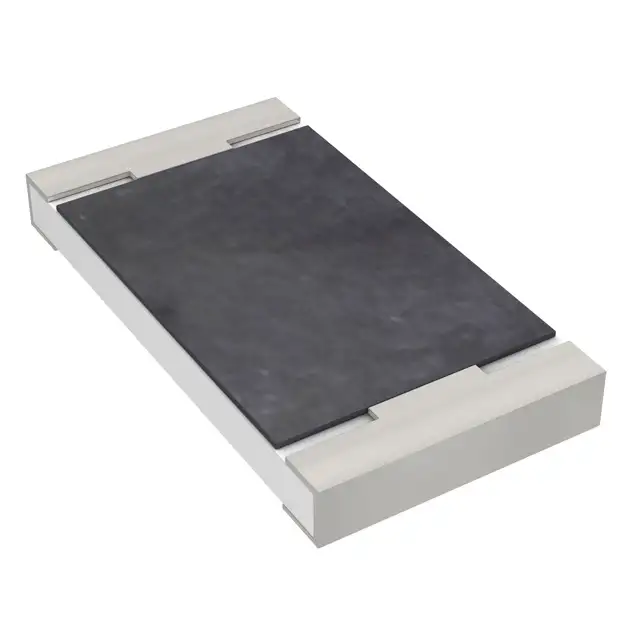

Толстопленочный ЧИП-резистор 2010 130кОм ±5% 0.75Вт -55°С...+155°С
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные SMD 2010
У поставщиков
2 971 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:2 891 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 800 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 1,09 |
| от 400 | 0,94 |
| от 500 | 0,82 |
| от 900 | 0,75 |
| от 1 800 | 0,70 |
Склад 39
В наличии:80 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,96 |
| от 300 | 4,71 |
| от 1 500 | 4,14 |
| от 6 400 | 3,81 |
| от 16 000 | 3,72 |
| от 32 000 | 3,66 |
Описание
Толстопленочный чип-резистор Yageo серии RC в типоразмере 2010. Компонент имеет сопротивление 130 кОм с допуском ±5% и рассчитан на мощность рассеивания 0,75 Вт. Предназначен для поверхностного монтажа, отличается широким рабочим диапазоном температур от -55°С до +155°С. Подходит для общего применения в цепях ограничения тока и делителях напряжения.
Технические характеристики
| Сопротивление | 130kΩ |
| Допуск | 5 % |
| Корпус | 2010 |
| Монтаж | SMD |
| Рабочая температура | -55°C ~ 155°C |
| Ширина | 2.50mm ±0.15mm |
| Высота | 0.55mm ±0.10mm |
| Длина | 5.00mm ±0.10mm |
| Серия | RC2010 |
| Упаковка | Embossed tape reel, 7 inch reel, 4000 units per reel |
| Код размера | 2010 |
| Описание | Thick film chip resistor, 2010 size, 130 kOhm, ±5%, 0.75W, -55°C to +155°C |
| Артикул | RC2010JK-07130KL |
| Выводы | Lead free (pure Tin) |
| Макс. напряжение | 200V |
| Конструкция | Thick film, high-grade ceramic body |
| Ном. мощность | 0.75W |
| Ном. ток | 2.0A |
| Макс. ток | 10.0A |
| Диапазон сопротивлений | 1Ω to 22MΩ (E24, 5%) |
| Ширина вывода | 0.45mm ±0.15mm |
| Длина выводов | 0.50mm ±0.20mm |
| Макс. напряжение перегрузки | 500V |
| Примечание | чип 2010 130К 5% |
| Темп. коэф. | ±100ppm/°C (10Ω < R ≤ 10MΩ) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Zero ohm jumper resistance | <0.05Ω |
| Диап. раб. темп. | -55°C to +155°C |
| Описание (англ.) | Res Thick Film 2010 130K Ohm 5% 0.75W(3/4W) ±100ppm/C Epoxy Pad SMD T/R |
| Zero ohm jumper rated current | 2.0A |
| Диэлектрическая прочность | 500V |
| Zero ohm jumper maximum current | 10.0A |
