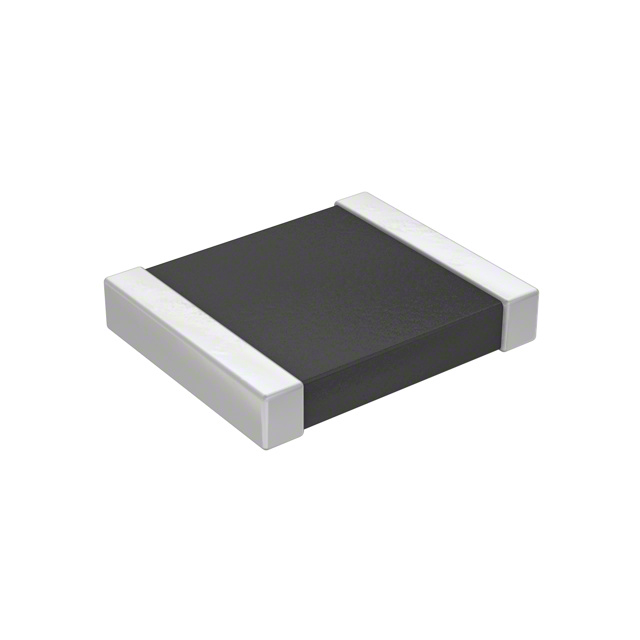

Толстопленочный ЧИП-резистор 1210 91Ом ±5% 0.5Вт -55°С...+155°С
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные SMD 1210
У поставщиков
3 000 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:3 000 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,82 |
| от 600 | 0,71 |
| от 1 100 | 0,62 |
| от 2 100 | 0,55 |
| от 5 000 | 0,50 |
Описание
Толстопленочный чип-резистор Yageo серии RC в типоразмере 1210. Компонент имеет сопротивление 91 Ом с допуском ±5% и рассчитан на мощность рассеивания 0,5 Вт. Предназначен для поверхностного монтажа, работает в широком диапазоне температур от -55°С до +155°С. Подходит для общего применения в цепях ограничения тока и делителях напряжения в различной электронной аппаратуре.
Технические характеристики
| Сопротивление | 91Ohm |
| Корпус | 1210 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 200V |
| Рабочая температура | -55°C ~ 155°C |
| Ширина | 2.60mm |
| Высота | 0.50mm |
| Длина | 3.10mm |
| Серия | RC1210 |
| Маркировка | 3 digits (E-24 series) |
| Технология | Thick Film |
| Ном. мощность | 0.5W |
| Паяемость | ≥95% covered |
| Тип компонента | General Purpose Chip Resistor |
| Тип упаковки | Paper/PE Taping Reel |
| Ном. ток перемычки | 2.0A |
| Допуск сопротивления | ±5% |
| Материал выводов | Pure Tin (Pb Free) |
| Termination width i1 | 0.45mm |
| Termination width i2 | 0.50mm |
| Примечание | чип 1210 91 5% |
| Сопр. изоляции | ≥10 GOhm |
| Maximum current jumper | 10.0A |
| Темп. коэф. | ±100ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. напр. перегрузки | 500V |
| Power rating temperature | 70°C |
| Reel size 7inch quantity | 5000 units |
| Reel size 13inch quantity | 20000 units |
| Resistance range 1 percent | 1 Ohm to 10 MOhm |
| Resistance range 5 percent | 1 Ohm to 22 MOhm |
| Zero ohm jumper resistance | <0.05 Ohm |
| Диап. раб. темп. | -55°C to +155°C |
| Описание (англ.) | Res Thick Film 1210 91 Ohm 5% 0.5W(1/2W) ±100ppm/C Epoxy Pad SMD T/R |
| Life test tolerance 5 percent | ±(3%+0.05 Ohm) |
| Диэлектрическая прочность | 500V |
| Thermal shock tolerance 5 percent | ±(1.0%+0.05 Ohm) |
| Bending strength tolerance 5 percent | ±(1.0%+0.05 Ohm) |
| Short time overload tolerance 5 percent | ±(2.0%+0.05 Ohm) |
| Humidity steady state tolerance 5 percent | ±(2.0%+0.05 Ohm) |
| Intermittent overload tolerance 5 percent | ±(2.0%+0.05 Ohm) |
| Moisture resistance heat tolerance 5 percent | ±(2.0%+0.05 Ohm) |
