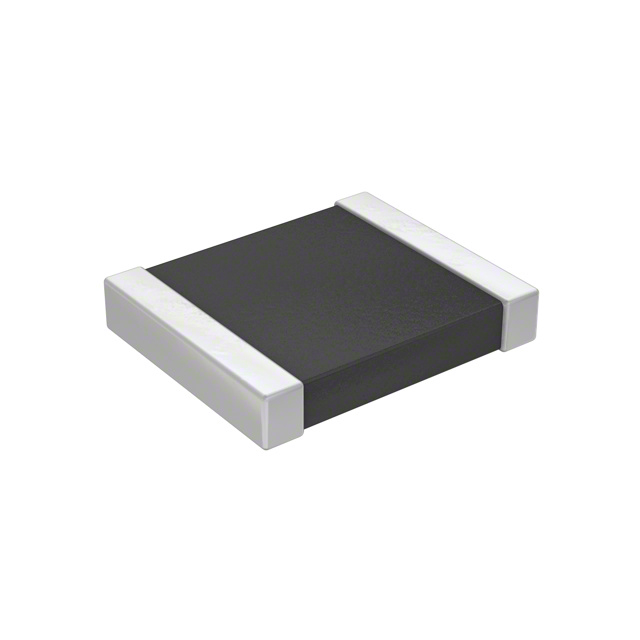

Толстопленочный ЧИП-резистор 1210 13кОм ±5% 0.5Вт -55°С...+155°С
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные SMD 1210
У поставщиков
2 400 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:2 400 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 1600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,55 |
| от 700 | 0,48 |
| от 1 400 | 0,42 |
| от 2 800 | 0,37 |
| от 5 000 | 0,33 |
Описание
Толстопленочный чип-резистор от Yageo серии RC в типоразмере 1210. Компонент имеет сопротивление 13 кОм с допуском ±5% и рассчитан на мощность рассеивания 0.5 Вт. Предназначен для поверхностного монтажа, работает в широком диапазоне температур от -55°С до +155°С, что обеспечивает стабильность в различных условиях эксплуатации.
Технические характеристики
| Сопротивление | 13kΩ |
| Корпус | 1210 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 200V |
| Рабочая температура | -55°C ~ 155°C |
| Ширина | 2.60 ±0.15 mm |
| Высота | 0.50 ±0.10 mm |
| Длина | 3.10 ±0.10 mm |
| Серия | RC1210 |
| Marking e24 | 3 digits |
| Marking e96 | 4 digits |
| Выводы | Pb Free (pure Tin) |
| Ном. мощность | 0.5W |
| Стиль упаковки | Paper/PE Taping Reel (R) |
| Тип компонента | General Purpose Chip Resistor |
| Прочность на изгиб | 2 mm |
| Life test duration | 1000 hours |
| Noise r less 100ohm | 10 dB |
| Ном. ток перемычки | 2.0A |
| Reel dimension 7inch | 178 mm |
| Допуск сопротивления | ±5% |
| Termination width i1 | 0.45 ±0.15 mm |
| Termination width i2 | 0.50 ±0.20 mm |
| Thermal shock cycles | 25 cycles |
| Примечание | чип 1210 13К 5% |
| Сопр. изоляции | ≥10 GΩ |
| Life test temperature | 70±2°C |
| Noise 100ohm to 1kohm | 24 dB |
| Noise 1kohm to 10kohm | 34 dB |
| Noise 1mohm to 22mohm | 48 dB |
| Reel dimension 13inch | 330 mm |
| Resistance range 1pct | 1Ω to 10MΩ |
| Resistance range 5pct | 1Ω to 22MΩ |
| Humidity test duration | 1000 hours |
| Humidity test humidity | 93(+2/-3)% RH |
| Maximum current jumper | 10.0A |
| Noise 100kohm to 1mohm | 46 dB |
| Noise 10kohm to 100kohm | 44 dB |
| Quantity per reel 7inch | 5000 units |
| Темп. коэф. | ±100 ppm/°C (10Ω < R ≤ 10MΩ) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. напр. перегрузки | 500V |
| Power rating temperature | 70°C |
| Quantity per reel 13inch | 20000 units |
| Humidity test temperature | 40±2°C |
| Leaching test temperature | 260±5°C |
| Температура пайки | 245±3°C |
| Leaching test dipping time | 30±1 seconds |
| Solderability dipping time | 2±0.5 seconds |
| Zero ohm jumper resistance | < 0.05Ω |
| Диап. раб. темп. | -55°C to +155°C |
| Описание (англ.) | Res Thick Film 1210 13K Ohm 5% 0.5W(1/2W) ±100ppm/C Pad SMD T/R |
| Диэлектрическая прочность | 500V |
| Thermal shock temperature range | -65°C to +155°C |
