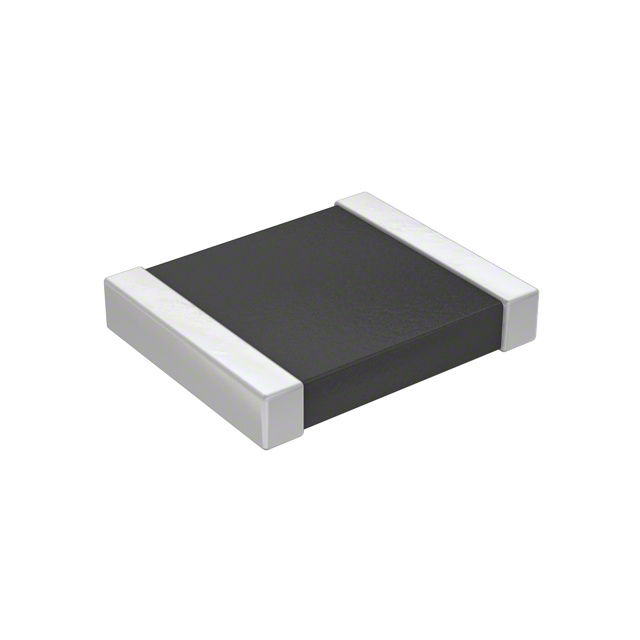

Резисторы постоянные RC1210FR-07240RL
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные SMD 1210
У поставщиков
28 454 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 39
В наличии:27 254 шт.
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,81 |
| от 1 382 | 2,27 |
| от 2 303 | 1,98 |
| от 3 857 | 1,74 |
| от 6 390 | 1,58 |
Склад 13
В наличии:1 200 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 1,77 |
| от 500 | 1,53 |
| от 1 000 | 1,33 |
| от 1 900 | 1,20 |
| от 3 800 | 1,10 |
Описание
Это постоянный резистор для поверхностного монтажа от Yageo, серии RC. Компонент выполнен в типоразмере 1210 и имеет сопротивление 240 Ом. Отличается высокой точностью и стабильностью параметров, подходит для общего применения в цепях ограничения тока и делителях напряжения.
Технические характеристики
| Сопротивление | 240Ω |
| Сопротивление | 240Ω |
| Сопротивление | 240 Ом |
| Допуск | 1 % |
| Корпус | RC1210 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 200V |
| Макс. рабочее напряжение | 200V |
| Срок службы | ±(1%+0.05Ω) for 1% tol. |
| Размер | 1210 |
| Шум | 34 dB for 1KΩ ≤ R < 10KΩ |
| Ширина | 2.60mm ±0.15mm |
| Высота | 0.50mm ±0.10mm |
| Длина | 3.10mm ±0.10mm |
| Серия | RC1210 |
| Упаковка | Paper/PE tape reel |
| Leaching | No visible damage |
| Ширина, мм | 2.60 ±0.15 |
| Высота, мм | 0.50 ±0.10 |
| Длина, мм | 3.10 ±0.10 |
| Размер катушки | 7 inch (178mm) or 13 inch (330mm) |
| Размеры | 3.10mm x 2.60mm x 0.50mm |
| Ном. мощность | 0.5W |
| Taping reel | 7 inch dia. Reel |
| Выводы | Lead free (pure tin) |
| Код маркировки | 4 digits (E96) or 3 digits (E24) |
| Ном. мощность | 1/2W |
| Выводы | Lead free (pure Tin) |
| Ном. ток | 2.0A |
| Паяемость | Well tinned (≥95% covered) |
| Термоудар | ±(0.5%+0.05Ω) for 1% tol. |
| Тип упаковки | Paper/PE taping reel |
| Макс. ток | 10.0A |
| Прочность на изгиб | ±(1.0%+0.05Ω) for 1% tol. |
| Кол-во на катушке | 5000 (7"), 20000 (13") |
| Номинальная мощность при 70°C | 0.5W |
| Кратковременная перегрузка | ±(1.0%+0.05Ω) for 1% tol. |
| Макс. перенапр. | 500V |
| Termination width i1 | 0.45mm ±0.15mm |
| Termination width i2 | 0.50mm ±0.20mm |
| Humidity steady state | ±(0.5%+0.05Ω) for 1% tol. |
| Сопр. изоляции | ≥10 GΩ |
| Intermittent overload | ±(1.0%+0.05Ω) for 1% tol. |
| Resistance to solvent | No smeared |
| Темп. коэф. | ±100 ppm/°C |
| Макс. напр. перегрузки | 500V |
| Moisture resistance heat | ±(0.5%+0.05Ω) for 1% tol. |
| Packaging quantity 7inch | 5000 units |
| Low temperature operation | ±(0.5%+0.05Ω) for 1% tol. |
| Packaging quantity 13inch | 20000 units |
| Resistance range 1 percent | 1Ω to 10MΩ |
| Resistance range 5 percent | 1Ω to 22MΩ |
| Zero ohm jumper resistance | <0.05Ω |
| Диап. раб. темп. | -55°C to +155°C |
| Диэлектрическая прочность | 500V |
| Стойкость к теплу пайки | ±(0.5%+0.05Ω) for 1% tol. |
| Диэлектрическая прочность | 500V |
| Temperature coefficient 10ohm to 10Mohm | ±100 ppm/°C |
| Temperature coefficient le 10ohm or gt 10Mohm | ±200 ppm/°C |
