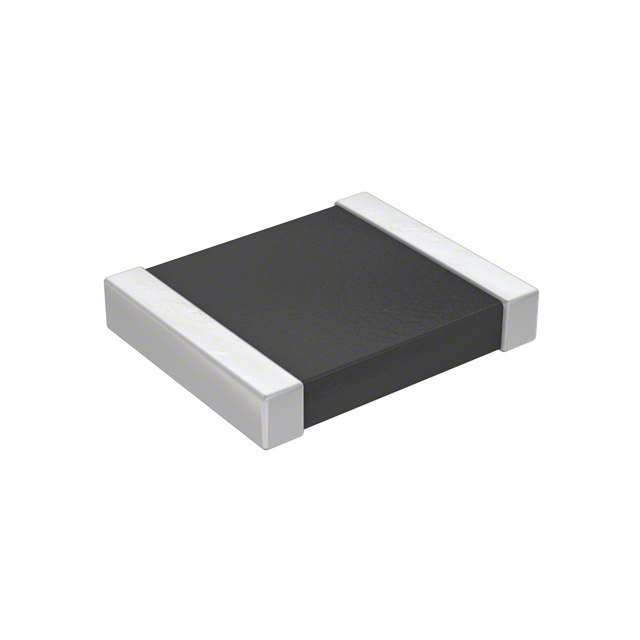

Резисторы постоянные RC1210FR-071RL
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные SMD 1210
У поставщиков
25 430 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 39
В наличии:20 180 шт.
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,91 |
Склад 13
В наличии:5 250 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 3,96 |
| от 500 | 3,31 |
| от 900 | 2,77 |
| от 1 800 | 2,37 |
| от 3 500 | 2,13 |
Описание
Резистор постоянный RC1210FR-071RL производства Yageo. Компонент выполнен в стандартном корпусе 1210 для поверхностного монтажа. Отличается высокой точностью и стабильностью параметров, предназначен для ограничения тока и деления напряжения в цепях общего назначения.
Технические характеристики
| Сопротивление | 1Ω |
| Сопротивление | 1 Ом |
| Мощность | 0,5 Вт |
| Допуск | 1 % |
| Корпус | 1210 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 200V |
| Макс. рабочее напряжение | 200V |
| Серия | RC1210 |
| Маркировка | 3 digits for E24, 4 digits for E96 |
| Упаковка | 7-inch reel, 5000 units per reel |
| Размеры | H: 0.50 ±0.10 mm; L: 3.10 ±0.10 mm; W: 2.60 ±0.15 mm; I1: 0.45 ±0.15 mm; I2: 0.50 ±0.20 mm |
| Выводы | Lead free (pure Tin) |
| Конструкция | thick film on ceramic body, laser trimmed |
| Габаритная высота | 0.50 ±0.10 mm |
| Габариты Д | 3.10 ±0.10 mm |
| Габариты Ш | 2.60 ±0.15 mm |
| Размер корпуса | 1210 |
| Dimensions I1 | 0.45 ±0.15 mm |
| Dimensions I2 | 0.50 ±0.20 mm |
| Диапазон сопротивлений | 1Ω to 22MΩ (5%), 1Ω to 10MΩ (1%) |
| Reel quantity 7inch | 5000 units |
| Макс. перенапр. | 500V |
| Reel quantity 13inch | 20000 units |
| Материал выводов | Pure Tin (lead-free) |
| Сопр. изоляции | ≥10 GΩ |
| Темп. коэф. | ±100 ppm/°C for 10Ω < R ≤ 10MΩ; ±200 ppm/°C for R≤10Ω or R>10MΩ |
| Макс. напр. перегрузки | 500V |
| Диап. раб. темп. | -55°C to +155°C |
| Zero ohm jumper max current | 10.0 A |
| Диэлектрическая прочность | 500V |
| Packaging quantity 7inch reel | 5000 units |
| Zero ohm jumper rated current | 2.0 A |
| Packaging quantity 13inch reel | 20000 units |
| Диэлектрическая прочность | 500V |
