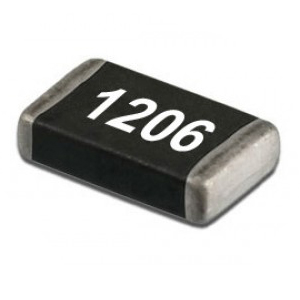

Резистор постоянный SMD 1206 3,9K% / RC1206JR-073K9L
У поставщика
У поставщиков
108 575 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 39
В наличии:72 075 шт.
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,90 |
| от 5 000 | 0,45 |
| от 10 000 | 0,39 |
| от 15 000 | 0,33 |
| от 25 000 | 0,30 |
Склад 13
В наличии:33 900 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 1200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,64 |
| от 2 000 | 0,49 |
| от 5 000 | 0,37 |
| от 10 000 | 0,30 |
| от 20 000 | 0,26 |
Склад 12
В наличии:2 600 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 5000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,04 |
| от 5 000 | 0,16 |
Описание
Резистор постоянный SMD от Yageo в корпусе 1206. Сопротивление 3,9 кОм, подходит для поверхностного монтажа. Применяется в бытовой электронике и промышленной автоматике.
Технические характеристики
| Ширина | 1.60 ±0.10 mm |
| Высота | 0.55 ±0.10 mm |
| Длина | 3.10 ±0.10 mm |
| Серия | RC1206 |
| Маркировка | 4 digits (E-24 and E-96 series) |
| Корпус | 1206 |
| Монтаж | SMD |
| Life test | ±(3%+0.05Ω) for 5% tol., 1000 hours at 70±2°C |
| Допуск | 5 % |
| Сопротивление | 3.9kΩ |
| Ток, А | 10 |
| Выводы | Lead-free (pure Tin) |
| Конструкция | Thick film process, high-grade ceramic body |
| Ном. мощность | 0.25W |
| Стиль упаковки | Paper/PE Taping Reel (R) |
| Паяемость | ≥95% covered, 245±3°C, 2±0.5s |
| Термоудар | ±(1.0%+0.05Ω) for 5% tol. |
| Тип компонента | General Purpose Chip Resistor |
| Прочность на изгиб | ±(1.0%+0.05Ω) for 5% tol., 5mm |
| Ширина | 1.60mm ±0.10mm |
| Тип выводов | lead free (pure Tin) |
| Высота | 0.55mm ±0.10mm |
| Длина | 3.10mm ±0.10mm |
| Точность,% | 5 |
| Макс. рабочее напряжение | 200V |
| Кратковременная перегрузка | ±(2.0%+0.05Ω) for 5% tol. |
| Макс. перенапр. | 400V |
| Reel dimension 7inch | 178 mm |
| Termination width i1 | 0.45 ±0.20 mm |
| Termination width i2 | 0.40 ±0.20 mm |
| Сопр. изоляции | ≥10 GΩ |
| Reel dimension 10inch | 254 mm |
| Reel dimension 13inch | 330 mm |
| Resistance range 1pct | 1Ω to 10MΩ |
| Resistance range 5pct | 1Ω to 22MΩ |
| Quantity per reel 7inch | 5000 units |
| Темп. коэф. | ±100ppm/°C |
| Power rating temperature | 70°C |
| Quantity per reel 10inch | 10000 units |
| Quantity per reel 13inch | 20000 units |
| Low temperature operation | ±(1.0%+0.05Ω) for 5% tol. |
| Zero ohm jumper resistance | < 0.05Ω |
| Диап. раб. темп. | -55°C to +155°C |
| Стойкость к теплу пайки | ±(1.0%+0.05Ω) for 5% tol. |
| Диэлектрическая прочность | 500V |
| Temperature coefficient low high | ±200 ppm/°C (R ≤ 10Ω; R > 10MΩ) |
| Единица измерения | кОм |
| Cопротивление (значение) | 3.9 |
| Сопротивление (диапазон) | 3.9 |
