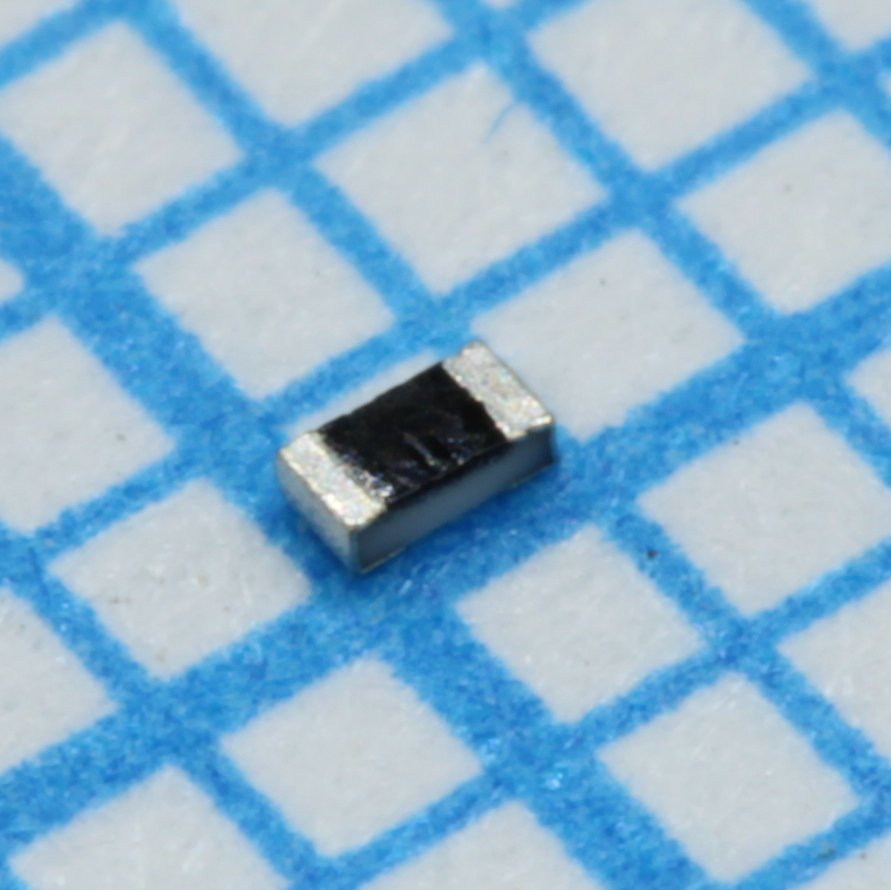

Резисторы постоянные RC0402FR-07143RL
У поставщика
ПроизводительYageo
КатегорияРезисторы постоянные SMD 0402
У поставщиков
724 939 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 39
В наличии:629 939 шт.
Срок поставки: до недели
Норм. уп.: 10000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,02 |
Склад 13
В наличии:95 000 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 2400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,31 |
| от 2 800 | 0,23 |
| от 5 600 | 0,18 |
| от 10 000 | 0,14 |
| от 30 000 | 0,12 |
Описание
Резистор постоянный RC0402FR-07143RL от Yageo — компонент для поверхностного монтажа в типоразмере 0402. Относится к серии RC с допуском ±1% и обеспечивает стабильное сопротивление в компактном корпусе. Предназначен для использования в цепях ограничения тока и делителях напряжения в портативной и промышленной электронике.
Технические характеристики
| RoHS | Соответствует |
| Размер | 0402 |
| Шаг | 2mm |
| Серия | RC |
| Вес | 0.0002g |
| Маркировка | No marking |
| Влажность | 40°C, 90-95% RH for 1000h |
| Монтаж | SMD |
| Стандарт | EIA-96, E24 |
| Срок службы под нагрузкой | 70°C, 1000h |
| Упаковка | Tape and Reel |
| Допуск | 1 % |
| Сопротивление | 143Ω |
| Ширина ленты | 8mm |
| Артикул | RC0402FR-07143RL |
| Ном. мощность | 0.0625W |
| Конструкция | Thick film |
| Без галогенов | Да |
| Производитель | Yageo |
| Код маркировки | No marking for 0402 size |
| Ном. мощность | 0.0625W |
| Корпус | 0402 |
| Диаметр катушки | 178mm |
| Паяемость | 95% coverage |
| Тип компонента | Chip Resistor Surface Mount |
| Дата даташита | Jun 01, 2011 |
| Код сопротивления | 1430 |
| Tolerance range | ±0.1% to ±5% |
| Resistance drift | ≤±1% |
| Диапазон сопротивлений | 1Ω to 10MΩ |
| Сопротивление | 143Ω |
| Datasheet version | V.2 |
| Рабочее напряжение | 50V |
| Resistor material | RuO2 |
| Substrate bending | ≥2mm |
| Темп. диапазон | -55°C to +155°C |
| Материал клеммы | Sn plating |
| Прочность выводов | ≥5N |
| Размеры упаковки | 1.0mm x 0.5mm x 0.35mm |
| Количество в упаковке | 10000pcs/reel |
| Substrate material | Alumina |
| Макс. рабочее напряжение | 50V |
| Кратковременная перегрузка | 100V |
| Темп. хранения | -55°C to +155°C |
| Термоциклирование | -55°C to +155°C, 5 cycles |
| Макс. перенапр. | 100V |
| Допуск сопротивления | ±1% |
| Сопр. изоляции | ≥1000MΩ |
| Раб. температура | -55°C to +155°C |
| Low temperature storage | -55°C for 1000h |
| Темп. коэф. | ±100ppm/°C |
| High temperature storage | +155°C for 1000h |
| Уровень чувствительности к влаге | MSL 1 |
| Сопротивление | 143 Ом |
| Стойкость к теплу пайки | 260°C for 10s |
| Диэлектрическая прочность | 100V |
| Temperature coefficient of resistance | ±100ppm/°C |
