Ограничитель напряжения 24В ток 40А на линии питания с встроенным диодом -защитой от питания неправильной полярности
У поставщика
ПроизводительSTMicroelectronics
КатегорияУстройства защиты
У поставщиков
52 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:52 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 136,02 |
| от 6 | 133,62 |
| от 12 | 130,35 |
| от 23 | 125,42 |
| от 50 | 118,08 |
Описание

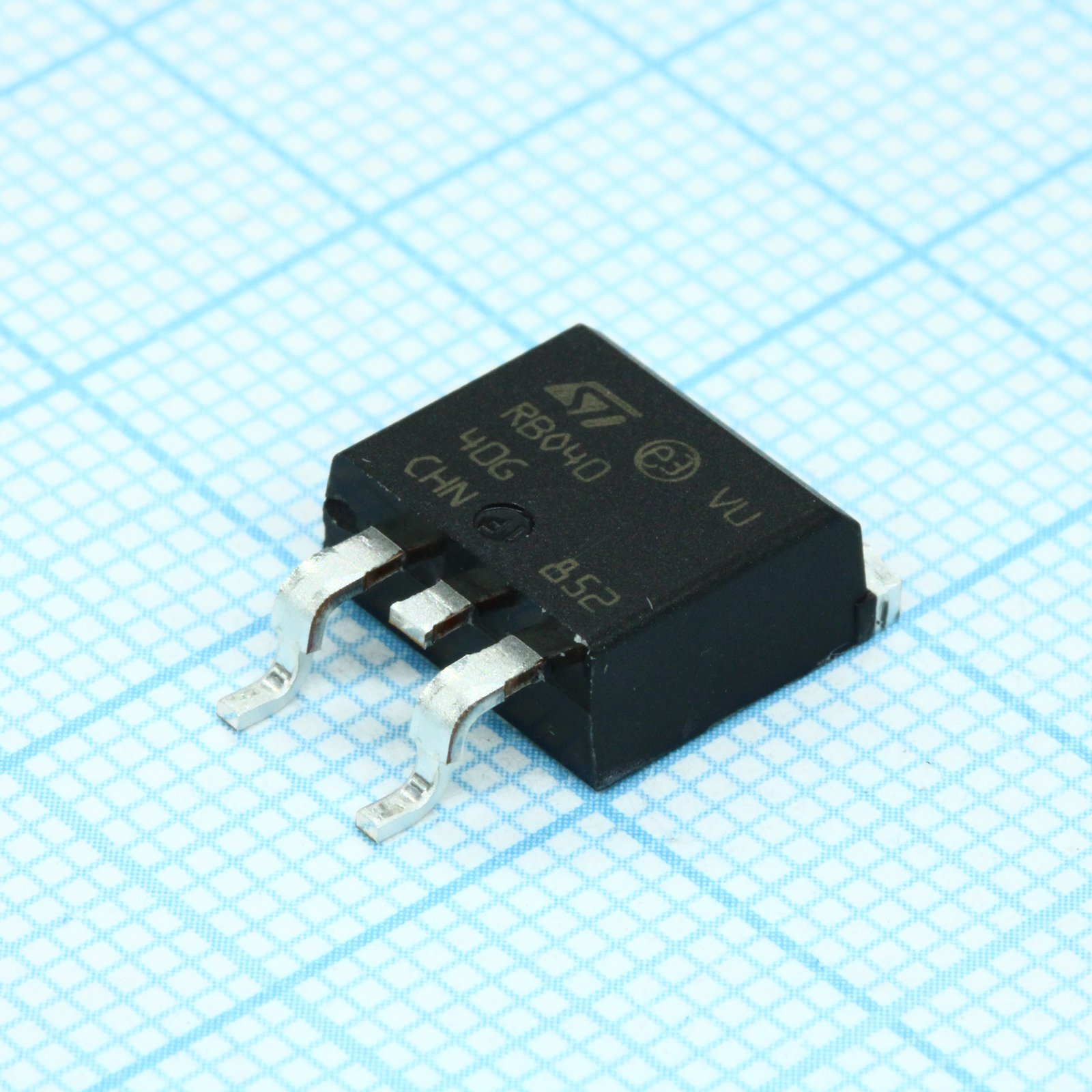

Ограничитель напряжения RBO40-40G от STMicroelectronics защищает линию питания от перенапряжения и неправильной полярности. Устройство рассчитано на ток до 40 А и напряжение 24 В, выпускается в корпусе D2Pak (TO-263). Применяется в автомобильной электронике и промышленной автоматике для защиты чувствительных цепей.
Технические характеристики
| Цоколевка | Gnd: Pin 2 connected to base tab; Input: Pin 1; Output: Pin 3 |
| Корпус | D2PAK |
| Тип монтажа | SMD |
| Footprint | 16.90mm x 10.30mm x 5.08mm x 1.30mm x 3.70mm x 8.90mm |
| Functions | D1 reversed battery protection diode, T1 clamping against negative overvoltages, T2 Transil function against load dump |
| Vbr31 max | 35V |
| Vbr31 min | 22V |
| Vbr32 max | 35V |
| Vbr32 min | 22V |
| Соответствие | ISO/DTR7637 |
| Размеры | A: 4.30 to 4.60mm; B: 0.70 to 0.93mm; C: 0.45 to 0.60mm; D: 8.95 to 9.35mm; E: 10.00 to 10.28mm; G: 4.88 to 5.28mm; L: 15.00 to 15.85mm; R: 0.40mm; A1: 2.49 to 2.69mm; A2: 0.03 to 0.23mm; B2: 1.40mm; C2: 1.21 to 1.36mm; L2: 1.27 to 1.40mm; L3: 1.40 to 1.75mm; V2: 0° to 8° |
| Описание | Reversed battery and overvoltage protection ASD |
| Артикул | RBO40-40G |
| Capacitance c13 | 3000pF |
| Capacitance c31 | 3000pF |
| Capacitance c32 | 8000pF |
| Vbr31 at 25c max | 32V |
| Vbr31 at 25c min | 24V |
| Vbr32 at 25c max | 32V |
| Vbr32 at 25c min | 24V |
| Макс. U фиксации | 40V |
| Peak pulse power ppp | 1500W |
| Мин. пробойное напр. | 24V |
| Clamping voltage cl31 | 40V |
| Clamping voltage cl32 | 40V |
| Dc forward current if | 40A |
| Тип упаковки | Tube (туба) |
| Leakage current rm31 max | 100µA |
| Leakage current rm32 max | 100µA |
| Диап. темп. хр. | -40 to +150°C |
| Peak load dump voltage vpp | 80V |
| Standoff voltage transil t1 | 20V |
| Standoff voltage transil t2 | 20V |
| Temperature coefficient vbr | 9e-4/°C |
| Описание (англ.) | REVERSED BATTERY AND OVERVOLTAGE PROTECTION |
| Forward voltage drop vf13 at 1a | 1V |
| Leakage current rm31 at 25c max | 10µA |
| Leakage current rm32 at 25c max | 10µA |
| Forward voltage drop vf13 at 20a | 1.45V |
| Forward voltage drop vf13 at 40a | 1.9V |
| Forward voltage drop vf13 at 100ma | 0.95V |
| Maximum lead temperature soldering | 260°C |
| Тепл. сопр. переход-корпус | 1.0°C/W |
| Диапазон темп. перехода | -40 to +150°C |
| Термосопротивление переход-среда | 60°C/W |
| Nonrepetitive surge peak forward current ifsm | 120A |
