Преобразователь DC/DC, без изоляции, 1А 7-28В - 3.3В
У поставщика
ПроизводительRECOM
КатегорияИсточники питания
У поставщиков
67 шт.
Норм. уп.: 42
Цены поставщиков
Склад 13
В наличии:49 шт
Срок поставки: до недели
Норм. уп.: 42
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 730,39 |
| от 4 | 691,70 |
| от 8 | 660,18 |
| от 16 | 636,77 |
| от 31 | 619,36 |
Склад 39
В наличии:18 шт.
Срок поставки: до недели
Норм. уп.: 42
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 651,39 |
| от 7 | 629,14 |
| от 11 | 617,30 |
| от 19 | 607,72 |
| от 31 | 597,89 |
Описание

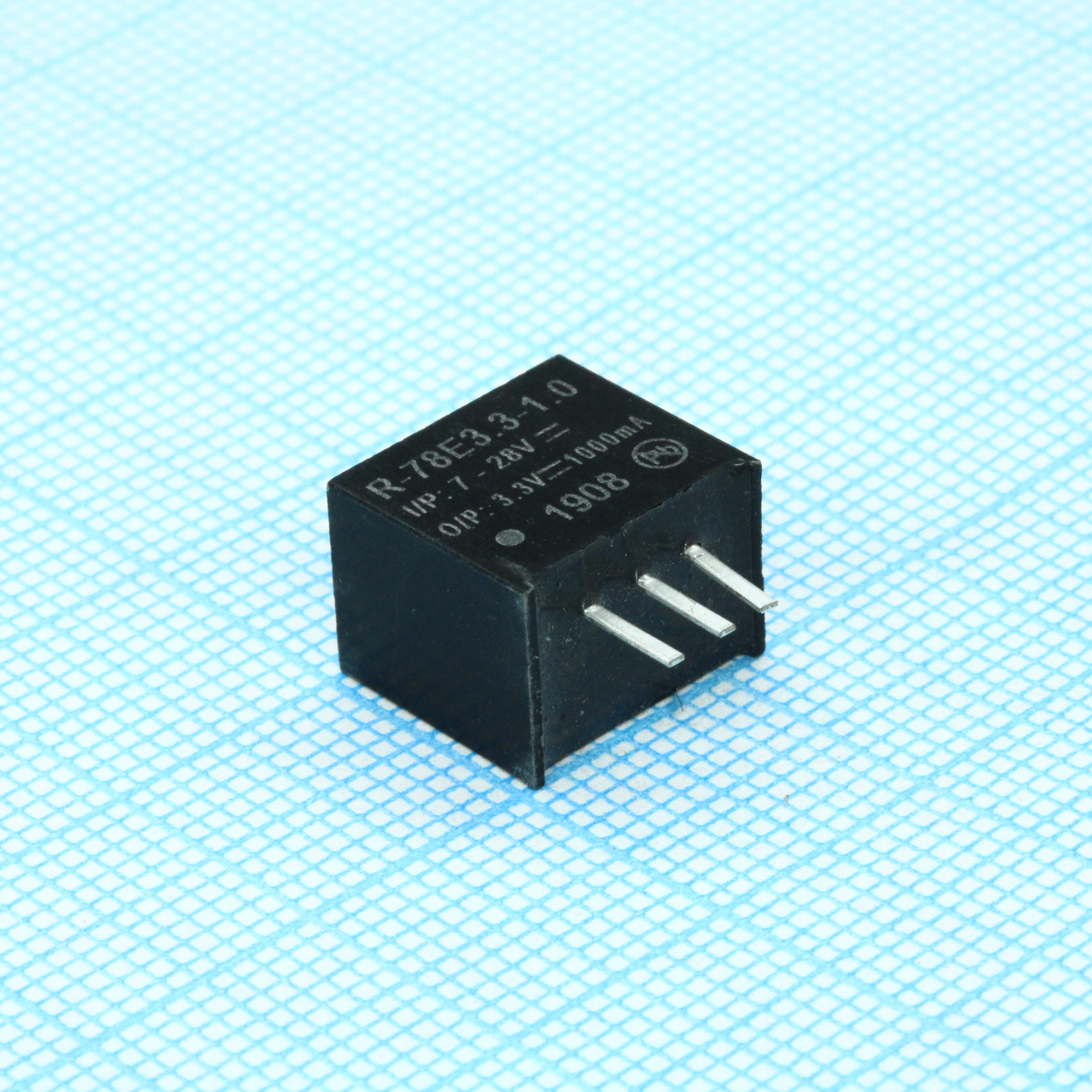

RECOM R-78E3.3-1.0 — это не изолированный DC/DC-преобразователь в компактном корпусе SIP3. Модель преобразует входное напряжение от 7 до 28 В в стабильные 3,3 В при токе до 1 А. Подходит для замены линейных стабилизаторов в системах промышленной автоматики и распределённого питания.
Технические характеристики
| MTBF | 3875 x 10^3 hours |
| Тип | non-isolated switching regulator |
| Вес | 2g typ |
| Категория | DC/DC converter |
| Влажность | 95% RH max non-condensing |
| Тип монтажа | THT |
| Топология | step-down (buck) |
| Гарантия | 3 years |
| Упаковка | трубка |
| Шаг выводов | 2.54mm |
| КПД | 87% typ @ min Vin |
| Артикул | R-78E3.3-1.0 |
| Вых. мощность | 3.3W |
| Тип упаковки | SIP3 |
| Корпус | SIP3 |
| Материал корпуса | non-conductive black plastic (UL94 V-0) |
| Сертификаты | IEC60950-1, EN60950-1, EAC, RoHS 2+ |
| Соответствие ЭМС | EN55032 Class A and B with external filter |
| Вых. ток | 1.0A |
| Вых. напряжение | 3.3VDC |
| Рег. линии | ±1.0% max |
| Рег. нагрузки | ±1.5% max |
| Точность выхода | ±3.0% typ / ±5.0% max |
| Соединения выводов | 1: +Vin; 2: GND; 3: +Vout |
| Potting material | silicone (UL94 V-0) |
| Макс. входной ток | 1000mA |
| Ток покоя | 1.5mA |
| Размеры упаковки | 11.6 x 8.5 x 10.4mm |
| Количество в упаковке | 42pcs |
| Pin out compatible | LM78XX series |
| Диап. вх. напр. | 7-28VDC |
| Макс. емк. нагрузка | 220µF |
| Пульсации и шум выхода | 120mVp-p (20MHz BW, with 100nF MLCC) |
| Размеры упаковки | 520.0 x 11.2 x 18.2mm |
| Ном. входное напряжение | 24VDC |
| Защита от перегрузки по току | 200% load (2A) |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | automatic recovery |
| Диап. темп. хр. | -55°C to +125°C |
| External emc filter class a | C1: 10µF 100V MLCC; C2: 10µF 100V MLCC; L1: 12µH choke RLS-126 |
| External emc filter class b | C1: 10µF 100V MLCC; C2: 2.2µF 100V MLCC; L1: 68µH choke RLS-686 |
| Диап. раб. темп. | -40°C to +85°C |
| Internal operating frequency | 330kHz @ Vin=12VDC |
| Описание (англ.) | DC-DC 1-OUT 3.3V 1A 3-Pin SIP Module Tube |
