Преобразователь DC/DC, без изоляции, вход 6-28В: выход 3В 0,5А 1Вт
У поставщика
ПроизводительRECOM
КатегорияDC-DC преобразователи
У поставщиков
363 шт.
Норм. уп.: 42
Цены поставщиков
Склад 39
В наличии:242 шт.
Срок поставки: до недели
Норм. уп.: 42
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 579,93 |
| от 7 | 559,29 |
| от 12 | 548,27 |
| от 21 | 539,36 |
| от 35 | 530,39 |
Склад 13
В наличии:121 шт
Срок поставки: до недели
Норм. уп.: 42
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 567,77 |
| от 4 | 554,60 |
| от 7 | 547,04 |
| от 13 | 542,41 |
| от 25 | 538,59 |
Описание

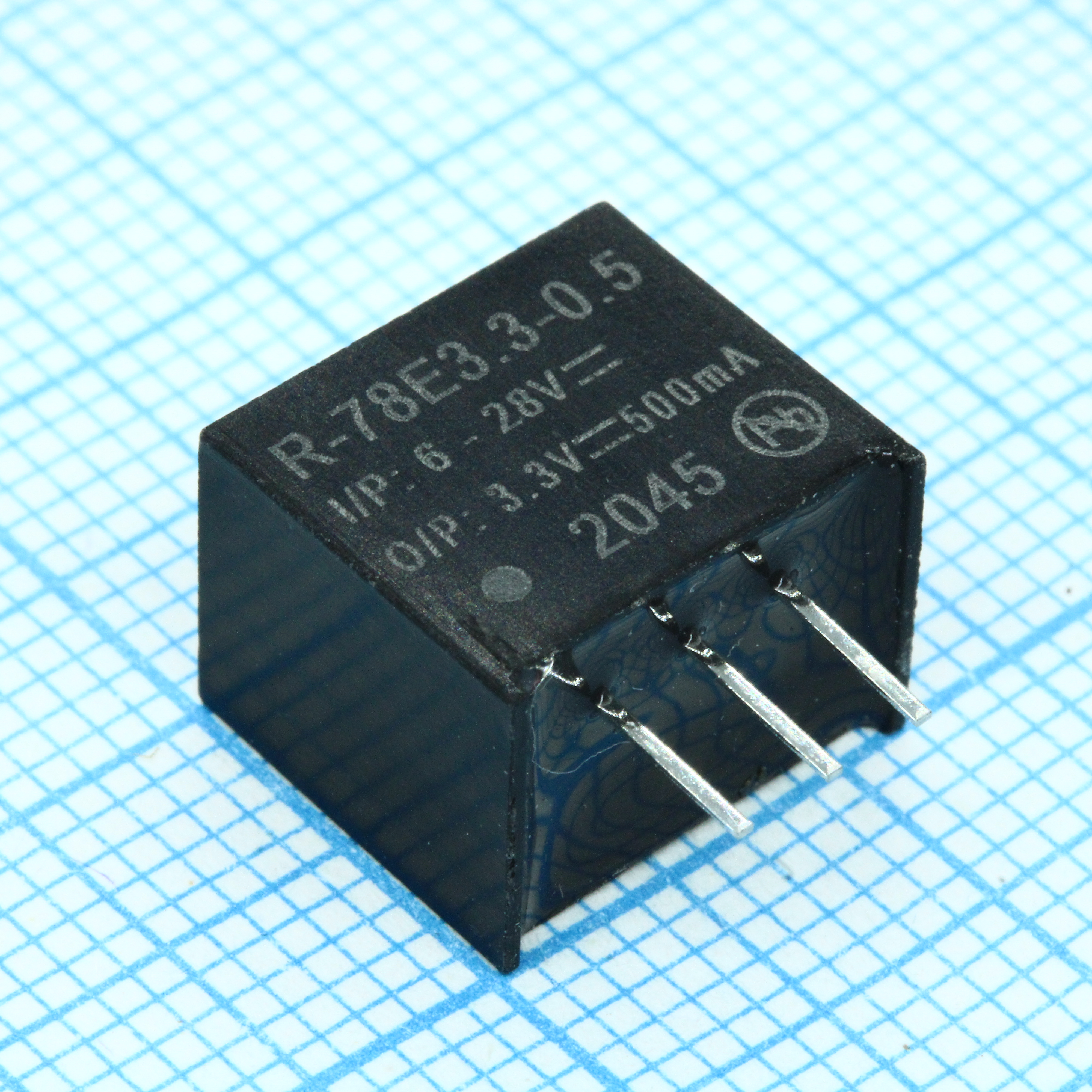

RECOM R-78E3.3-0.5 — это не изолированный DC/DC преобразователь в компактном корпусе SIP3. Устройство работает при входном напряжении от 6 до 28 В, выдаёт стабильные 3,3 В при токе до 0,5 А и мощности 1 Вт. Подходит для замены линейных стабилизаторов в промышленной автоматике и встраиваемых системах.
Технические характеристики
| Цоколевка | 1: +Vin; 2: GND; 3: +Vout |
| Вес | 2g |
| Корпус | SIP3 |
| Тип монтажа | Выводной |
| MTBF при 25°C | 7976 x 10^3 hours |
| Mtbf 70c | 2182 x 10^3 hours |
| Кол-во выводов | 3 |
| Шаг выводов | 2.54mm |
| Вибрация | 10-55Hz, 2G, 30min along X,Y,Z |
| Размеры | 11.6 x 8.5 x 10.4mm |
| Длина вывода | 3.21mm |
| Описание | Non-isolated DC/DC switching regulator, 0.5A, SIP3 |
| Артикул | R-78E3.3-0.5 |
| Минимальная нагрузка | 2% |
| Вых. мощность | 1.65W |
| Диаметр штыря | 0.50 +0.10/-0.05mm |
| Материал корпуса | non-conductive black plastic (UL94 V-0) |
| Сертификаты | IEC60950-1:2005 2nd Edition + AM2:2013, EN60950-1:2006 + AM2:2013, EAC RU-AT.49.09571 TP TC 004/2011, RoHS 2011/65/EU + AM2015/863, REACH |
| Соответствие ЭМС | EN55032 Class A and B with external filter |
| Вых. напряжение | 3.3VDC |
| Тип упаковки | трубка |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Точность выхода | ±3.0% |
| Efficiency up to | 95% |
| Potting material | silicone (UL94 V-0) |
| Макс. вх. напр. | 28VDC |
| Мин. входное напряжение | 6VDC |
| Ток покоя | 1.5mA |
| КПД при макс. Vin, % | 75% |
| КПД при мин. Vin, % | 88% |
| Макс. вых. ток | 0.5A |
| Количество в упаковке | 42pcs |
| Макс. емк. нагрузка | 220µF |
| Пульсации и шум выхода | 50mVp-p |
| Температура корпуса макс. | 100°C |
| Размеры упаковки | 520.0 x 11.2 x 18.2mm |
| Ном. вх. напр. | 24VDC |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | continuous, automatic recovery |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Internal operating frequency | 570kHz |
| Описание (англ.) | DC-DC 1-OUT 3.3V 0.5A 3-Pin Tube |
| Ток, А | 0,5 |
