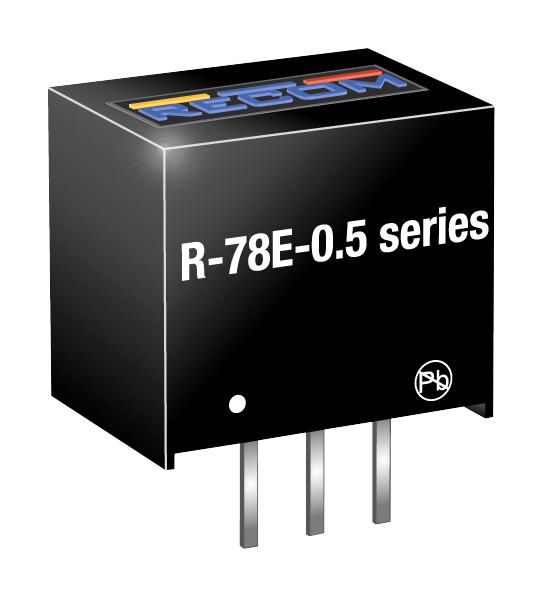

Преобразователь DC/DC на печатную плату вход 15-28В выход 12В 500мА SIP3
У поставщика
ПроизводительRECOM
КатегорияИсточники питания
У поставщиков
5 шт.
Норм. уп.: 42
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 42
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 635,89 |
| от 5 | 601,88 |
| от 9 | 574,17 |
| от 17 | 553,60 |
| от 42 | 538,28 |
Описание
Преобразователь DC/DC от RECOM в компактном корпусе SIP3. Рассчитан на входное напряжение 15-28 В и выдаёт стабильные 12 В при токе до 500 мА. Подходит для встраиваемых систем и промышленной автоматики.
Технические характеристики
| MTBF | 7976 x 10^3 hours @ +25°C; 2182 x 10^3 hours @ +70°C |
| Ширина | 8.5mm |
| Высота | 10.4mm |
| Длина | 11.6mm |
| Вес | 2g |
| Корпус | SIP3 |
| Особенности | low cost switching regulator, high start-up current capability, efficiency up to 95%, short circuit protection, pin compatible with 78 series regulators, IEC/EN60950-1+AM2 certified |
| Материал | case non-conductive black plastic (UL94 V-0); potting silicone (UL94 V-0) |
| Тип монтажа | THT |
| Изоляция | non-isolated |
| Шаг выводов | 2.54mm |
| Вибрация | 10-55Hz, 2G, 30min along X,Y,Z |
| Размеры | 11.6 x 8.5 x 10.4mm |
| КПД | 95% typ. @ min Vin; 92% typ. @ max Vin |
| Описание | Non-isolated DC/DC switching regulator module, SIP3, 0.5A |
| Артикул | R-78E12-0.5 |
| Минимальная нагрузка | 2% |
| Вых. мощность | 6W |
| Корпус | SIP3 |
| Тип упаковки | TO-220 compatible SIP3 |
| Сертификаты | IEC60950-1, EN60950-1, EAC, RoHS2+, REACH |
| Соответствие ЭМС | EN55032 Class A and B with external filter |
| Вых. ток | 0.5A |
| Вых. напряжение | 12VDC |
| Рег. линии | ±0.5% typ. |
| Рег. нагрузки | ±1.0% typ. |
| Точность выхода | ±3.0% typ. |
| Соединения выводов | 1: +Vin; 2: GND; 3: +Vout |
| Макс. вх. напр. | 28VDC |
| Мин. входное напряжение | 15VDC |
| Ток покоя | 1.5mA |
| Макс. емк. нагр. | 220µF |
| Диап. вх. напр. | 15-28VDC |
| Efficiency at max vin | 92% |
| Efficiency at min vin | 95% |
| Пульсации и шум | 70mVp-p (12Vout, 20MHz BW, with 100nF MLCC across output) |
| Тип упаковки | Tube (туба) |
| Макс. температура корпуса | 100°C |
| Защита от КЗ | continuous, automatic recovery |
| Диап. темп. хр. | -55°C to +125°C |
| Диап. раб. темп. | -40°C to +85°C |
| Internal operating frequency | 570kHz |
| Описание (англ.) | DC/DC Conv 15-28V:12V 500mA SIP3 |
