Преобразователь DC/DC, на печатную плату вход 32В выход 3.3В 1A 3-Pin SIP туба
У поставщика
ПроизводительRECOM
КатегорияDC-DC преобразователи
У поставщиков
30 шт.
Норм. уп.: 42
Цены поставщиков
Склад 13
В наличии:30 шт
Срок поставки: до недели
Норм. уп.: 42
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 456,49 |
| от 2 | 450,21 |
| от 4 | 441,99 |
| от 8 | 430,07 |
| от 15 | 410,34 |
Описание

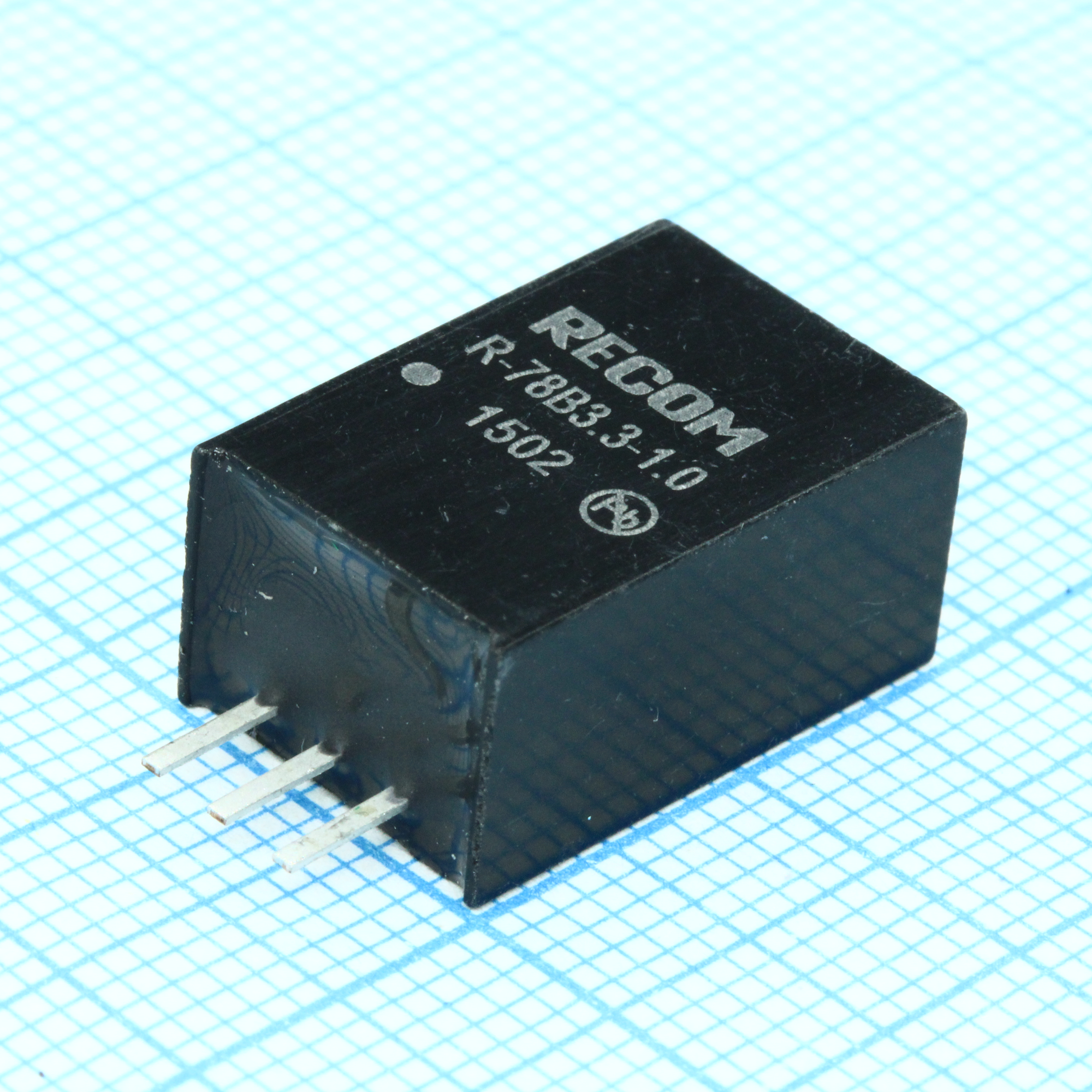

Преобразователь DC/DC от RECOM. Модель R-78B3.3-1.0 работает с входным напряжением до 32 В и выдаёт стабильные 3,3 В при токе 1 А. Компонент выполнен в компактном корпусе SIP3. Подходит для питания цепей в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 8593 x 10^3 hours |
| Серия | R-78Bxx-1.0(L) |
| Вес | 4g |
| ЭСР воздух | ±8kV |
| Корпус | SIP3 |
| Тип монтажа | Выводной |
| Кол-во выводов | 3 |
| Шаг выводов | 2.54mm |
| Размеры | 11.5 x 8.5 x 17.5mm |
| Описание | DC/DC Converter, switching regulator, pin compatible with LM78XX linear regulators |
| ЭСР контакт | ±4kV |
| Тип выхода | Single Output |
| Артикул | R-78B3.3-1.0 |
| Минимальная нагрузка | 0% |
| Материал корпуса | non-conductive black plastic, UL94 V-0 |
| Макс. КПД | 97% |
| Соответствие ЭМС | EN55032 Class A and B with external filter |
| Вых. ток | 1.0A |
| Вых. напряжение | 3.3V |
| Степень загрязнения | PD2 |
| Potting material | silicone, UL94 V-0 |
| Макс. вх. напр. | 32V |
| Мин. входное напряжение | 4.75V |
| Устойчивость к излучению | 3V/m |
| Thermal impedance | 60K/W |
| Рабочая высота | 2000m |
| Макс. регулировка линии | ±0.4% |
| Стаб. по линии тип. | ±0.2% |
| Макс. регулировка нагрузки | ±0.6% |
| Типовая регулировка нагрузки | ±0.4% |
| Output accuracy max | ±3.0% |
| Output accuracy typ | ±2.0% |
| Efficiency at max vin | 83% |
| Efficiency at min vin | 89% |
| Макс. ток покоя | 7mA |
| Ток покоя тип. | 5mA |
| Сертиф. безоп. | IEC/EN60950-1, EAC, RoHS 2+ |
| Макс. раб. влажность | 95% RH |
| Transient response max | ±150mV |
| Transient response typ | ±100mV |
| Пульсации вых. макс. | 20mVp-p |
| Темп. коэф. | ±0.015%/K |
| Тип упаковки | Tube (туба) |
| Макс. температура корпуса | +100°C |
| Minimum load recommended | 10mA |
| Защита от КЗ | below 100mW continuous, automatic recovery |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. входное напряжение | 34V |
| Internal power dissipation | 0.65W |
| Ref back ripple current max | 200mAp-p |
| Ref back ripple current typ | 150mA |
| Макс. время восст. | 1.5ms |
| Тип. время восст. перех. | 1.0ms |
| Absolute max capacitive load | 470µF |
| Описание (англ.) | DC-DC 32VIN 1-OUT 3.3V 1A 3-Pin SIP Tube |
| Output ripple noise condition | 20MHz BW, 10% to 100% load |
| Short circuit input current max | 60mA |
| Internal operating frequency max | 380kHz |
| Internal operating frequency min | 280kHz |
| Internal operating frequency typ | 330kHz |
| Absolute max capacitive load with diode | 6800µF |
| Ток, А | 1 |
