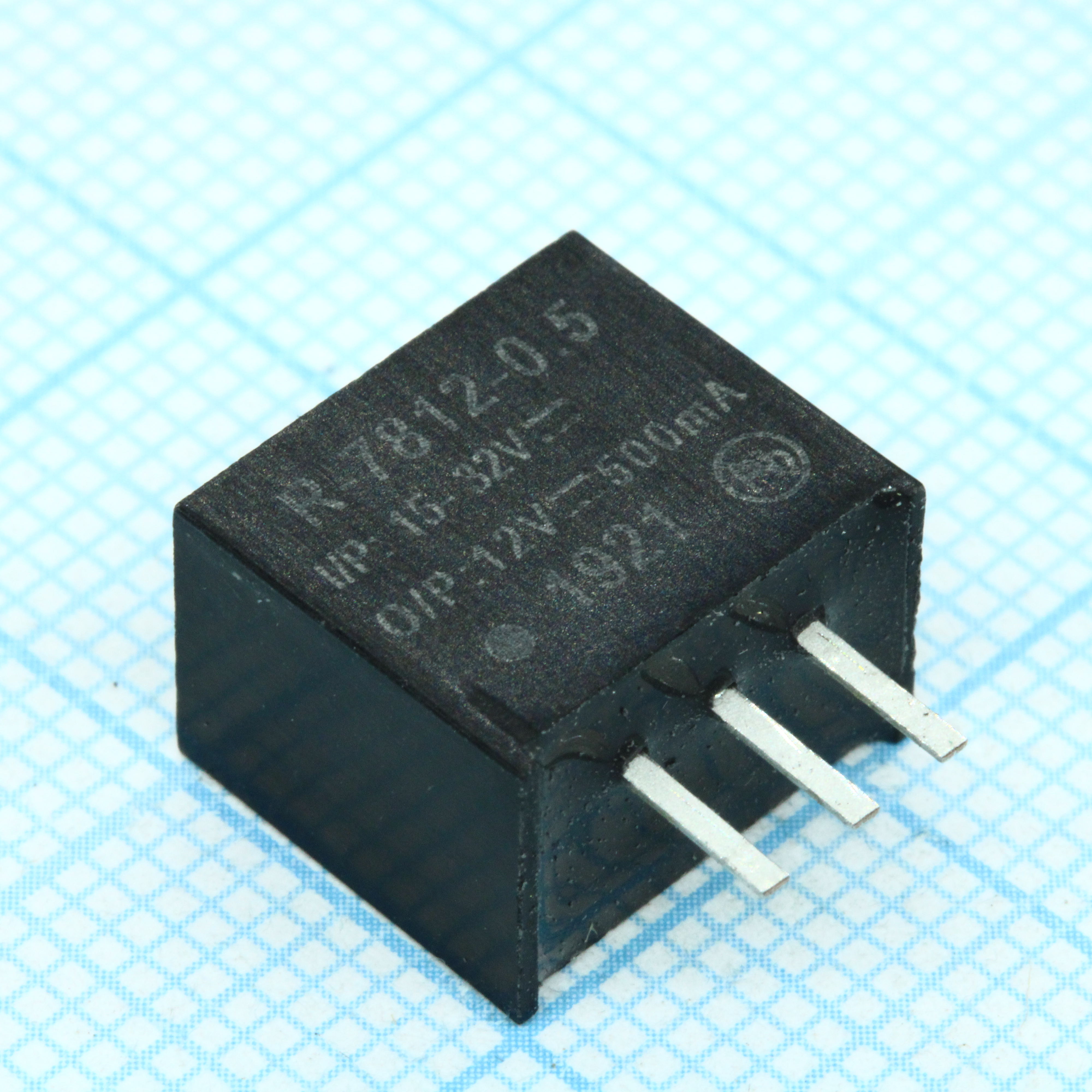

Преобразователь DC/DC, на печатную плату 6Вт вход 15-32В выход 12В 0.5A 3-Pin SIP туба
У поставщика
ПроизводительRECOM
КатегорияDC-DC преобразователи
У поставщиков
53 шт.
Норм. уп.: 42
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт910,18 ₽
дешевле всех
Сумма910,18 ₽
В наличии48 шт
юрлицам и ИП
Склад 13срок до недели
Цена за шт1 344,63 ₽
Сумма1 344,63 ₽
+ доплата 490,00 ₽
В наличии5 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 1 280,27 ₽ (−5%)
1 шт · Склад 39 · 910,18 ₽
Описание
DC/DC-преобразователь RECOM R-7812-0.5 мощностью 6 Вт работает от входного напряжения 15–32 В и выдаёт стабильные 12 В при токе до 0,5 А. Компонент выполнен в компактном корпусе SIP3 для монтажа на печатную плату. Подходит для питания цепей в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 26163 x 10^3 hours |
| Серия | R-78xx-0.5 |
| Шаг выводов | 2.54mm |
| Длина вывода | 5.08mm |
| Описание | DC/DC Converter, Switching Regulator, 0.5 Amp, SIP3 |
| Артикул | R-7812-0.5 |
| Устойчивость ESD | Contact ±6kV EN61000-4-2, Criteria A |
| Минимальная нагрузка | 0% |
| Вых. мощность | 6W |
| Корпус | SIP3 |
| Материал платы | FR4, UL94 V-0 |
| Диаметр штыря | 0.70+0.10/-0.05mm |
| Материал корпуса | non-conductive black plastic, UL94 V-0 |
| Тип монтажа | THT |
| Efficiency max | 94% |
| Мин. КПД | 97% |
| Выходной ток | 0.5 A |
| Выходное напряжение | 12 VDC |
| Соответствие ЭМС | EN55032 Class A and B with external filter |
| Вых. ток | 0.5A |
| Вых. напряжение | 12V |
| Вес упаковки | 1.9g typ |
| Рег. линии | ±0.1% typ, ±0.2% max |
| Рег. нагрузки | ±0.25% typ, ±0.4% max |
| Точность выхода | ±2.0% typ, ±3.0% max |
| Соединения выводов | 1: +Vin, 2: GND, 3: +Vout |
| Степень загрязнения | PD2 |
| Материал заливки | silicone, UL94 V-0 |
| Ток покоя | 5mA typ, 7mA max |
| Устойчивость к излучению | 3V/m EN61000-4-3, Criteria A |
| Тепловое сопротивление | 70K/W |
| Устойчивость к кондуктивным помехам | 3V EN61000-4-6, Criteria A |
| КПД при макс. Vin, % | 94% |
| КПД при мин. Vin, % | 97% |
| Emc filter class a | C1: 10µF 100V MLCC, C2: 3.3µF 100V MLCC, L1: 3.9µH choke RLS-397 |
| Emc filter class b | C1: 10µF 100V MLCC, C2: 3.3µF 100V MLCC, L1: 5.6µH choke RLS-567 |
| Рабочая высота | 2000m |
| Раб. влажность | 95% RH max, non-condensing |
| Размеры упаковки | 11.5 x 7.55 x 10.2mm |
| Диапазон входного напряжения | 15 - 32 VDC |
| Диап. вх. напр. | 15-32V |
| Сертиф. безоп. | IEC60950-1:2005, 2nd Edition + Am 2:2013; EN60950-1:2006 + Am 2:2013; EAC RU-AT.49.09571 TP TC 004/2011; RoHS 2011/65/EU + AM2015/863 |
| Fast transient immunity | ±1.0kV EN61000-4-4, Criteria A |
| Темп. коэф. | ±0.015%/K |
| Тип упаковки | Tube (туба) |
| Макс. температура корпуса | +100°C |
| Защита от КЗ | continuous, automatic recovery |
| Абс. макс. входное напряжение | 34V |
| Внутренняя рассеиваемая мощность | 0.4W |
| Диап. раб. темп. | -40°C to +85°C |
| Short circuit input current | +Vin +6V0 ou m t A max |
| Internal operating frequency | 280kHz min, 330kHz typ, 380kHz max |
| Описание (англ.) | DC-DC 1-OUT 12V 0.5A 3-Pin SIP Tube |
| Power magnetic field immunity | 50Hz, 3A/m EN61000-4-8, Criteria A |
| Transient response 100 10 load | ±100mV max |
| Transient response 100 50 load | ±75mV typ |
| Absolute max capacitive load 1s startup | 220µF |
| Output ripple and noise 20mhz bw with cap | 25mVp-p typ, 35mVp-p max |
| Output ripple and noise 20mhz bw without cap | 30mVp-p typ, 40mVp-p max |
| Absolute max capacitive load 1s startup diode protection | 6800µF |
| Ток, А | 0,5 |
