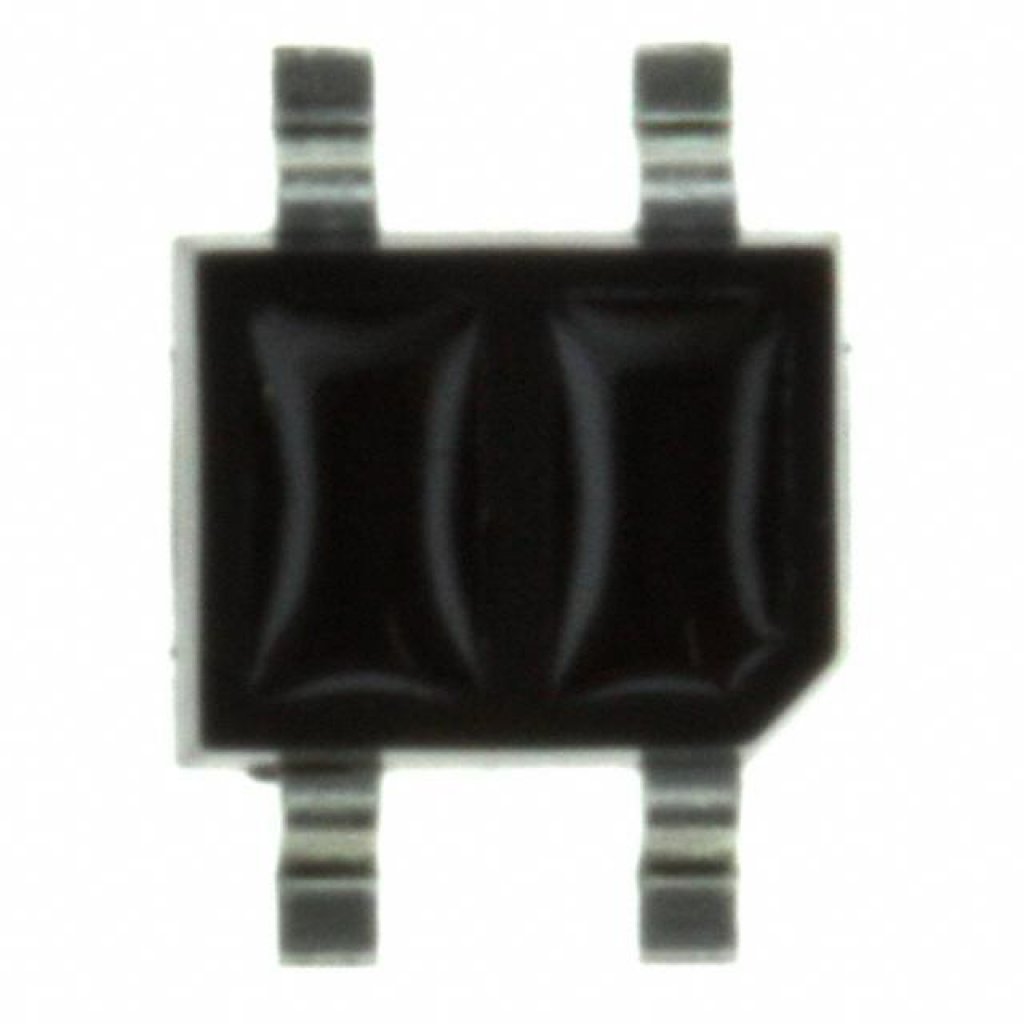

МИКРОСХЕМЫ QRE1113GR, Фототранзисторный выходной рефлекторный датчик ON Semiconductor, корпус SMD-4
У поставщика
ПроизводительON Semiconductor
КатегорияФототранзистор
У поставщиков
3 374 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:2 699 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,66 |
| от 120 | 28,06 |
| от 240 | 26,00 |
| от 479 | 24,21 |
| от 1 000 | 23,00 |
Склад 15
В наличии:675 шт
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 25 | 32,64 |
Описание
Фототранзисторный рефлекторный датчик QRE1113GR от ON Semiconductor выполнен в миниатюрном корпусе SMD-4. Устройство объединяет инфракрасный светодиод и фототранзистор, ориентированные для работы с отражённым сигналом. Применяется в системах обнаружения объектов, датчиках приближения и оптических энкодерах.
Технические характеристики
| Тип | Reflective Object Sensor with Phototransistor Output |
| Тип | Фототранзистор |
| Корпус | SMD-4 |
| Тип монтажа | SMD |
| Время спада | 20µs |
| Время нарастания | 20µs |
| Артикул | QRE1113GR |
| Dark current | 100nA |
| Производитель | ON Semiconductor |
| Корпус | SMD |
| Монтаж | SMD |
| Коэф. сниж. | 1.00 mW/°C |
| Мощность | 75 мВт |
| Размеры упаковки | 5.5mm x 3.73mm x 1.98mm |
| Saturation voltage | 0.3V |
| Макс. прямое напряжение | 1.6V |
| Типовое прямое напряжение | 1.2V |
| Обратный ток утечки | 10µA |
| Макс. темп. хр. | +90°C |
| Мин. темп. хр. | -40°C |
| Пиковая длина волны | 940nm |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Soldering temperature flow | 260°C for 10s |
| Soldering temperature iron | 240°C for 5s |
| Emitter reverse voltage max | 5V |
| Cross talk collector current | 1µA |
| Макс. ток коллектора | 20mA |
| Макс. рассеиваемая мощность | 50mW |
| Emitter power dissipation max | 75mW |
| On state collector current max | 0.90mA |
| On state collector current min | 0.10mA |
| Emitter peak forward current max | 1A |
| Макс. Uкэ | 30V |
| Макс. Uэк | 5V |
| Emitter continuous forward current max | 50mA |
