Светодиод SMD трехцветный синий/зеленый/красный автомобильного применения 4-Pin Chip 0606 лента на катушке
У поставщика
ПроизводительQTB
У поставщиков
143 шт.
Норм. уп.: 160
Цены поставщиков
Склад 13
В наличии:143 шт
Срок поставки: до недели
Норм. уп.: 160
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,00 |
| от 12 | 31,05 |
| от 21 | 29,70 |
| от 42 | 28,23 |
| от 83 | 26,71 |
Описание

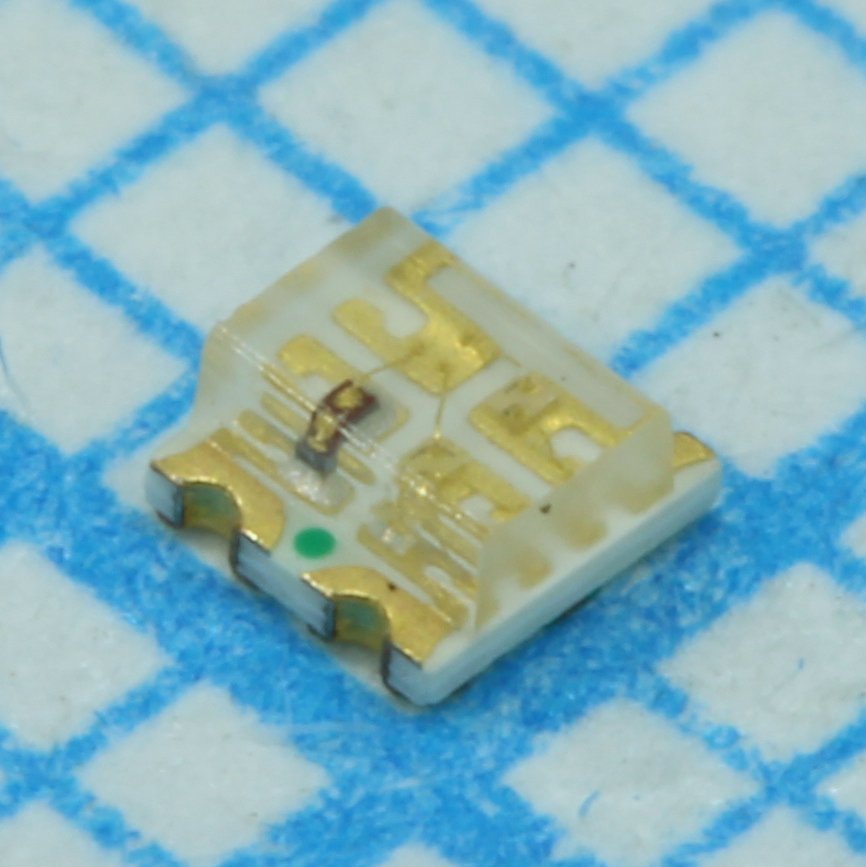

Светодиод QTB QBLP600-RGB-2897 — это трехцветный SMD-компонент синего, зеленого и красного свечения в компактном корпусе 0606. Модель имеет 4 вывода для раздельного управления каждым цветом и поставляется на ленте для автоматизированного монтажа. Подходит для автомобильной электроники, индикации и декоративной подсветки.
Технические характеристики
| Lens | water clear |
| Корпус | 0606 |
| Тип монтажа | SMD |
| Упаковка | Reel dimension: unit: mm; Tape dimension: unit: mm; Кол-во на катушке: 1000 units |
| Размеры | Высота: 0.80mm; Допуск: +/-0.1mm |
| Технология | Red: AlInGaP; Blue: InGaN; Green: InGaN |
| Описание | 0606 RGB LED, tri-color, high brightness version |
| Артикул | QBLP600-RGB5-2897 |
| Применение | Status indication, Back lighting, Keypad backlighting, Color mixing |
| Common anode | Да |
| Угол обзора | 140 deg typ. |
| Сертификаты | ISO9001, RoHS |
| Forward voltage bins | Red: Bin: □; Max: 2.3V; Min: 1.7V; Green blue: Bin: A; Max: 2.9V; Min: 2.6V, Bin: B; Max: 3.2V; Min: 2.9V |
| Luminous intensity bins | Red: Bin: C; Max: 25mcd; Min: 20mcd, Bin: D; Max: 32mcd; Min: 25mcd, Bin: E; Max: 40mcd; Min: 32mcd, Bin: F; Max: 50mcd; Min: 40mcd, Bin: G; Max: 63mcd; Min: 50mcd; Blue: Bin: C; Max: 25mcd; Min: 20mcd, Bin: D; Max: 32mcd; Min: 25mcd, Bin: E; Max: 40mcd; Min: 32mcd, Bin: F; Max: 50mcd; Min: 40mcd, Bin: G; Max: 63mcd; Min: 50mcd; Green: Bin: K; Max: 160mcd; Min: 125mcd, Bin: L; Max: 200mcd; Min: 160mcd, Bin: M; Max: 250mcd; Min: 200mcd, Bin: N; Max: 320mcd; Min: 250mcd, Bin: O; Max: 400mcd; Min: 320mcd |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Предельные значения | Red: Пиковый ток: 125mA; Прямой ток: 30mA; Обратное напряжение: 5V; Рассеиваемая мощность: 69mW; Темп. хранения: -40 ~ +85 °C; Раб. температура: -40 ~ +80 °C; Температура пайки: 260 °C (IR reflow, no more than 10 sec); Blue: Пиковый ток: 125mA; Прямой ток: 30mA; Обратное напряжение: 5V; Рассеиваемая мощность: 93mW; Темп. хранения: -40 ~ +85 °C; Раб. температура: -40 ~ +80 °C; Температура пайки: 260 °C (IR reflow, no more than 10 sec); Green: Пиковый ток: 125mA; Прямой ток: 30mA; Обратное напряжение: 5V; Рассеиваемая мощность: 93mW; Темп. хранения: -40 ~ +85 °C; Раб. температура: -40 ~ +80 °C; Температура пайки: 260 °C (IR reflow, no more than 10 sec) |
| Dominant wavelength bins | Red: Bin: s; Max: 620nm; Min: 615nm, Bin: t; Max: 625nm; Min: 620nm, Bin: u; Max: 630nm; Min: 625nm; Blue: Bin: I; Max: 467.5nm; Min: 465nm, Bin: J; Max: 470nm; Min: 467.5nm, Bin: K; Max: 472.5nm; Min: 470nm, Bin: L; Max: 475nm; Min: 472.5nm; Green: Bin: W; Max: 527.5nm; Min: 525nm, Bin: X; Max: 530nm; Min: 527.5nm, Bin: Y; Max: 532.5nm; Min: 530nm, Bin: Z; Max: 535nm; Min: 532.5nm |
| Описание (англ.) | LED Tri-Color Blue/Green/Red Automotive 4-Pin Chip 0606 T/R |
| Electrical optical characteristics | Red: Макс. прямое напряжение: 2.3V; Типовое прямое напряжение: 1.9V; Мин. сила света: 20mcd; Типовая сила света: 38mcd; Доминирующая длина волны макс.: 630nm; Доминирующая длина волны мин.: 615nm; Доминирующая длина волны тип.: 620nm; Blue: Макс. прямое напряжение: 3.1V; Типовое прямое напряжение: 2.8V; Мин. сила света: 20mcd; Типовая сила света: 38mcd; Доминирующая длина волны макс.: 480nm; Доминирующая длина волны мин.: 470nm; Доминирующая длина волны тип.: 470nm; Green: Макс. прямое напряжение: 3.1V; Типовое прямое напряжение: 2.8V; Мин. сила света: 125mcd; Типовая сила света: 240mcd; Доминирующая длина волны макс.: 535nm; Доминирующая длина волны мин.: 525nm; Доминирующая длина волны тип.: 528nm; Тестовый ток: 5mA |
