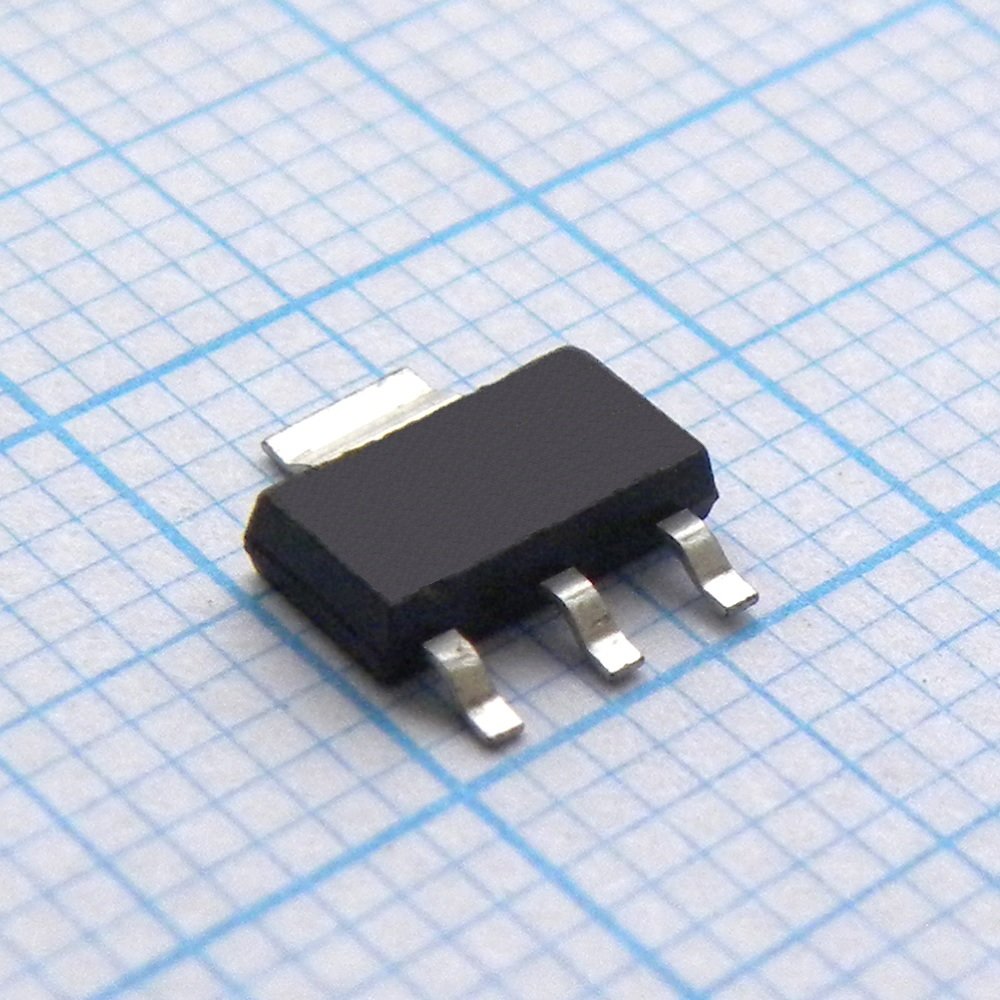

Транзистор биполярный PZTA92T1G / PNP, 0.05А, 300В, SOT-223
У поставщика
ПроизводительON Semiconductor
КатегорияТранзисторы
У поставщиков
3 690 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:3 690 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,62 |
| от 75 | 25,93 |
| от 149 | 23,72 |
| от 298 | 22,03 |
| от 596 | 20,79 |
Описание
Транзистор биполярный PZTA92T1G производства ON Semiconductor. Это PNP-прибор, рассчитанный на напряжение коллектор-эмиттер 300 В и ток до 0.05 А. Компонент выполнен в компактном корпусе SOT-223 для поверхностного монтажа. Применяется в высоковольтных цепях управления, драйверах и схемах коммутации.
Технические характеристики
| C c | 6pF |
| F t | 50MHz |
| Hfe | Min 1: 25; Min 2: 40; Min 3: 25; Condition 1: IC=-1mA; VCE=-10V; Condition 2: IC=-10mA; VCE=-10V; Condition 3: IC=-30mA; VCE=-10V |
| I c | -100mA |
| T j | 150C |
| I bm | -100mA |
| I cm | -200mA |
| Тип | PNP high-voltage transistor |
| I cbo | -20nA |
| I ebo | -100nA |
| P tot | 1.2W |
| T amb | -65C to +150C |
| T stg | -65C to +150C |
| V cbo | -300V |
| V ceo | -300V |
| V ebo | -5V |
| Цоколевка | 1: base; 2: collector; 3: emitter; 4: collector |
| Корпус | SOT223 |
| Особенности | Low current (max. 100 mA), High voltage (max. 300 V) |
| Тип монтажа | SMD |
| R th j a | 104K/W |
| R th j s | 23K/W |
| V be sat | -900mV |
| V ce sat | -500mV |
| Компонент | PZTA92 |
| Кол-во выводов | 4 |
| Применение | Video equipment, Telephony, Professional communication equipment |
| C c condition | IE=0; VCB=-20V; f=1MHz |
| Размеры мм | A: 1.5 to 1.8; D: 6.3 to 6.7; E: 3.3 to 3.7; Q: 0.85 to 0.95; C: 0.22 to 0.32; E: 2.3; V: 0.2; W: 0.1; Y: 0.1; A1: 0.01 to 0.10; Lp: 0.7 to 1.1; B1: 2.9 to 3.1; Bp: 0.60 to 0.80; E1: 4.6; H E: 6.7 to 7.3 |
| F t condition | IC=-10mA; VCE=-20V; f=100MHz |
| Iec reference | SC-73 |
| I cbo condition | IE=0; VCB=-200V |
| I ebo condition | IC=0; VBE=-5V |
| Outline version | SOT223 |
| P tot condition | Tamb <= 25C, mounted on PCB with 1cm2 collector pad |
| N p n complement | PZTA42 |
| V be sat condition | IC=-20mA; IB=-2mA |
| V ce sat condition | IC=-20mA; IB=-2mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | PNP 300V 0.05A |
