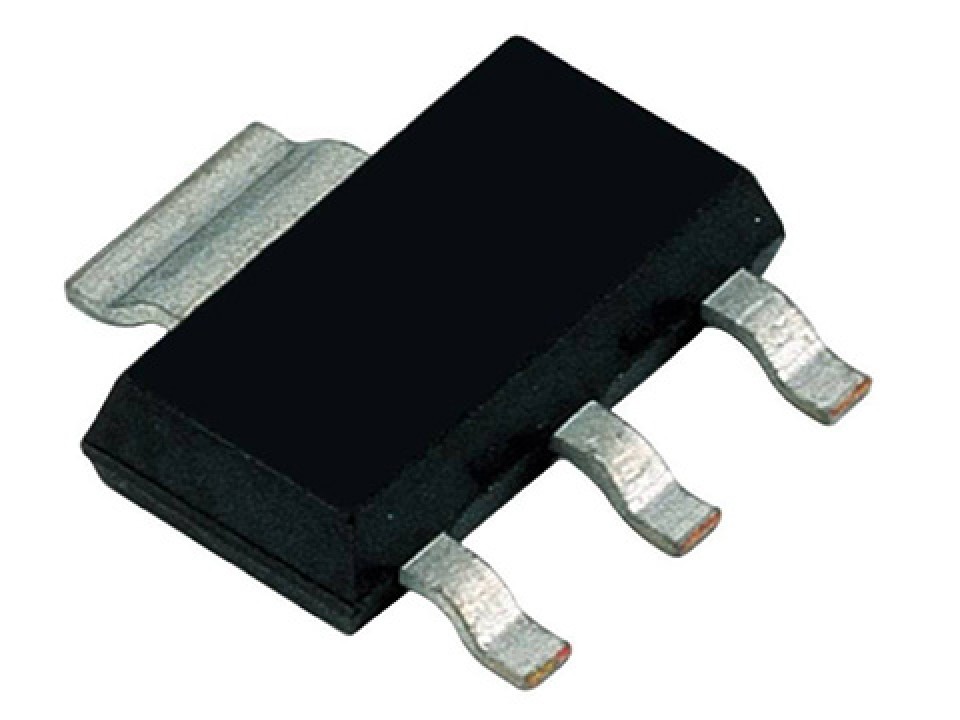

PZTA42 SOT-223 транзистор биполярный HotTech (арт. 024119)
У поставщика
ПроизводительHOTTECH
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
27 500 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:27 500 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,87 |
Описание
Транзистор биполярный PZTA42 от HotTech в компактном корпусе SOT-223 предназначен для применения в схемах усиления и коммутации. Эта модель отличается повышенным рабочим напряжением, что позволяет использовать её в цепях с высоковольтным питанием. Компонент подходит для поверхностного монтажа, обеспечивая надежную работу в различных электронных устройствах.
Технические характеристики
| Тип | NPN |
| Тип | Биполярный транзистор |
| Корпус | SOT-223 |
| Тип монтажа | SMD |
| Производитель | Guangdong Hottech Industrial Co., Ltd. |
| Complementary type | PZTA92 (PNP) |
| Частота перехода | 50MHz @ Vce=20V, Ic=10mA |
| Макс. ток коллектора | 500mA |
| Dc current gain min 1 | 25 @ Vce=10V, Ic=1mA |
| Dc current gain min 2 | 40 @ Vce=10V, Ic=10mA |
| Dc current gain min 3 | 40 @ Vce=10V, Ic=30mA |
| Макс. рассеиваемая мощность | 1W |
| Ток отсечки эмиттера | 0.1µA @ Veb=6V |
| Ток отсечки коллектора | 0.1µA @ Vcb=200V |
| Напряжение эмиттер-база макс. | 6V |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -55 to +150°C |
| Напряжение коллектор-база макс. | 300V |
| Выходная емкость коллектора | 3pF @ Vcb=20V, f=1MHz |
| Макс. напр. К-Э | 300V |
| Напр. нас. база-эмиттер | 0.9V @ Ic=20mA, Ib=2mA |
| Напряжение насыщения коллектор-эмиттер | 0.5V @ Ic=20mA, Ib=2mA |
